آتشسوزی و انفجار همواره از تهدیدهای جدی در صنایع شیمیایی، نفت، گاز و پتروشیمی بودهاند. استفاده از دتکتورهای شعله بهعنوان یکی از اجزای مهم سامانههای ایمنی صنعتی، نقش حیاتی در شناسایی زودهنگام و کاهش خسارات ناشی از حوادث دارد. با این حال، انتخاب دتکتور مناسب همواره چالشبرانگیز بوده و نیاز به درک عمیقی از فناوریها، محیط فرآیند و ویژگیهای سوختهای موجود دارد.
نقش دتکتور شعله در ایمنی فرآیند
دتکتورهای شعله با دریافت و تحلیل تابشهای ساطعشده از شعله، هشدار اولیه برای وقوع حریق را فراهم میکنند. این هشدار، زمان واکنش اضطراری را کاهش داده و به جلوگیری از گسترش حادثه کمک میکند. اما عملکرد صحیح این تجهیزات بستگی به تطابق آنها با شرایط محیطی و نوع مواد قابل اشتعال دارد.
معیارهای کلیدی انتخاب دتکتور شعله
نوع سوخت و طیف تابش:
نوع مواد قابل اشتعال موجود در منطقه تعیینکننده نوع مناسب دتکتور است. برای مثال، شعلههای حاصل از هیدروژن یا الکلها ممکن است تابش مادون قرمز ضعیفی داشته باشند و با دتکتورهای IR شناسایی نشوند. در این شرایط، استفاده از دتکتورهای UV یا ترکیبی توصیه میشود.
برد و زمان پاسخدهی:
دتکتورهای شعله باید قادر باشند در فاصلههای مختلف با سرعت مناسب (کمتر از 30 ثانیه طبق استاندارد EN 54-10) به شعله واکنش دهند. دتکتورهای مادون قرمز چندطیفی (Multi-IR) معمولاً برد بیشتری داشته و حساسیت بالایی در برابر شعلههای مختلف دارند.
کاهش هشدارهای کاذب:
یکی از بزرگترین چالشها، آلارمهای اشتباه ناشی از نور خورشید، مشعلها یا سطوح داغ است. دتکتورهای پیشرفته با فناوری تشخیص چندطیفی، الگوریتمهای پردازش هوشمند و زاویه نصب مناسب، میتوانند احتمال هشدار اشتباه را به حداقل برسانند.
زاویه دید و موقعیت نصب:
اکثر دتکتورها زاویه دید 90 تا 120 درجه دارند. نصب در ارتفاع بالا و با زاویه مناسب میتواند پوشش بهتری فراهم کرده و خط دید بهتری به منطقه هدف بدهد. همچنین در فضاهای با موانع زیاد، استفاده ترکیبی از چند دتکتور توصیه میشود.
دمای بالا، گردوغبار، مه روغنی، بخارات خورنده و نور مستقیم از عوامل محیطی مؤثر در عملکرد دتکتورها هستند. باید دتکتوری انتخاب شود که مقاوم به شرایط سخت و دارای تاییدیههای عملکردی نظیر FM 3260، EN 54-10 یا ULC/ORD-C386 باشد.
قابلیتهای ارتباطی:
دتکتورها باید توانایی ارسال سیگنال به سیستمهای کنترل را از طریق خروجیهای آنالوگ (مانند 4-20 میلیآمپر)، رلهها یا پروتکلهای دیجیتال مانند HART یا Modbus داشته باشند. این قابلیتها امکان مانیتورینگ و تشخیص خطا را فراهم میکند.
معرفی انواع دتکتور شعله و کاربرد آنها

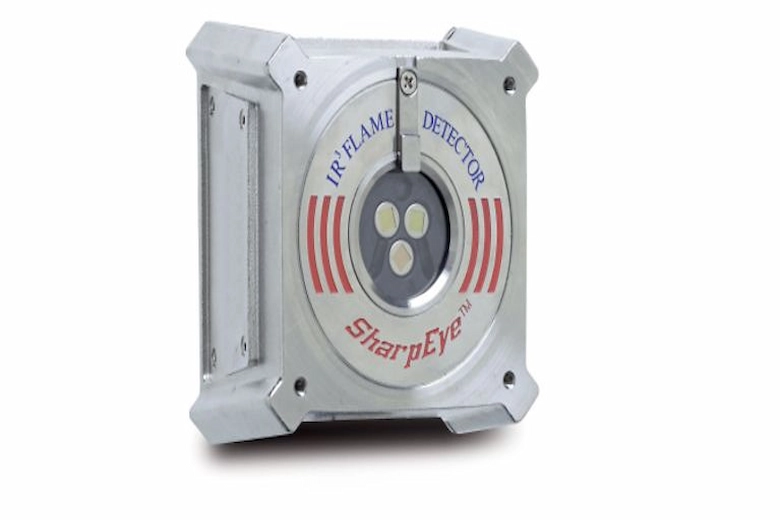

دتکتور شعله مادون قرمز (IR):
ویژه شعلههای هیدروکربنی، با برد بالا و حساسیت مناسب. اما ممکن است نسبت به شعلههای با تابش ضعیف مانند هیدروژن یا الکلها پاسخ ضعیفی داشته باشند.

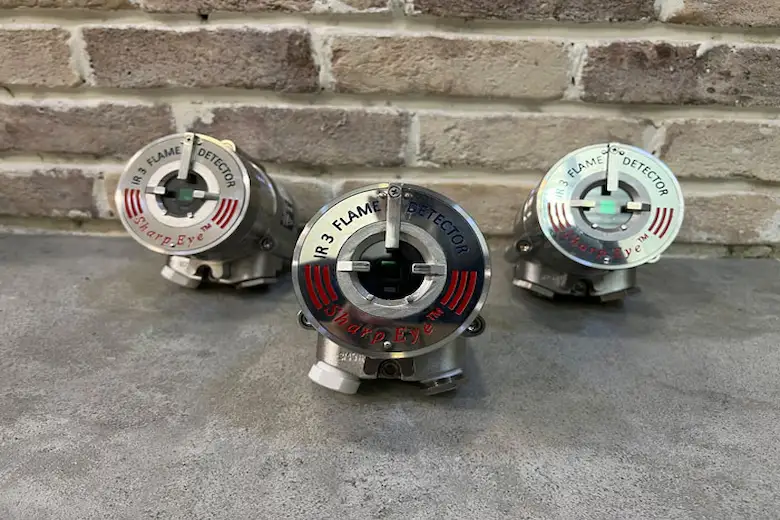

دتکتور مادون قرمز چندطیفی (Multi-IR):
کاربرد گسترده در صنایع نفت و گاز، مقاوم در برابر هشدارهای اشتباه، مناسب برای محیطهای پرخطر با سوختهای متنوع.

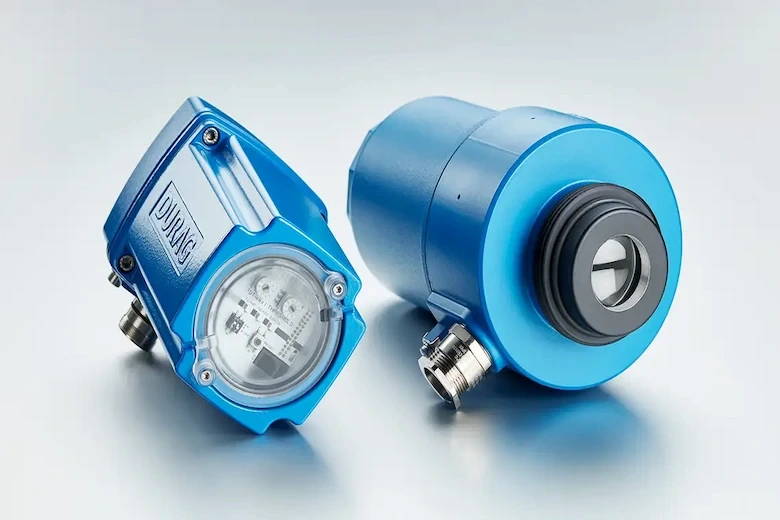

دتکتور شعله فرابنفش (UV):
مناسب برای شناسایی شعلههای تمیز با تابش UV زیاد مانند گاز طبیعی و هیدروژن. در برابر دود حساس است و باید در ارتفاع پایینتر از سقف نصب شود.

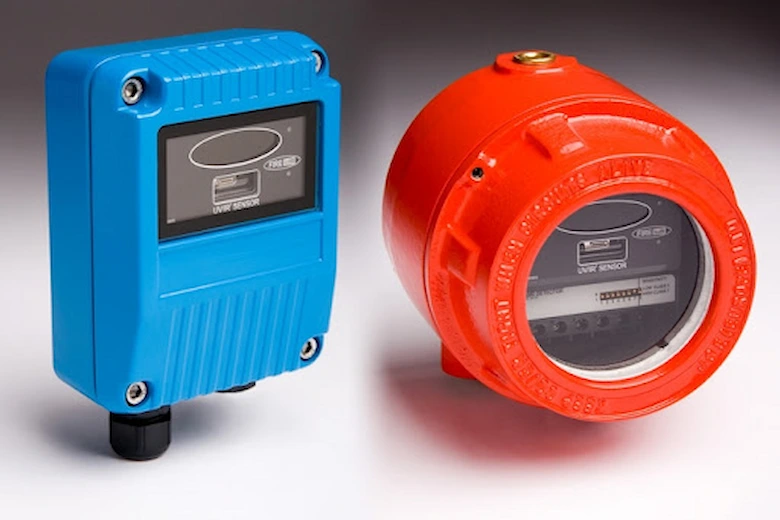

دتکتور ترکیبی UV/IR:
ترکیب مزایای UV و IR با احتمال پایین آلارم کاذب. برای سوختهای رایج هیدروکربنی و فضاهای دارای نور مشعل مناسب است.
دتکتور شعله دوربینی (CCTV Flame Detector):
با تحلیل تصویر ویدئویی، ویژگیهای شعله را تشخیص داده و امکان تأیید بصری حریق را در مرکز کنترل فراهم میکند. برای فضاهای بدون حضور پرسنل و مناطق فوقحساس بسیار مؤثر است.
برنامهریزی برای نگهداری دورهای و تمیز کردن سنسورها از گردوغبار و آلودگیها

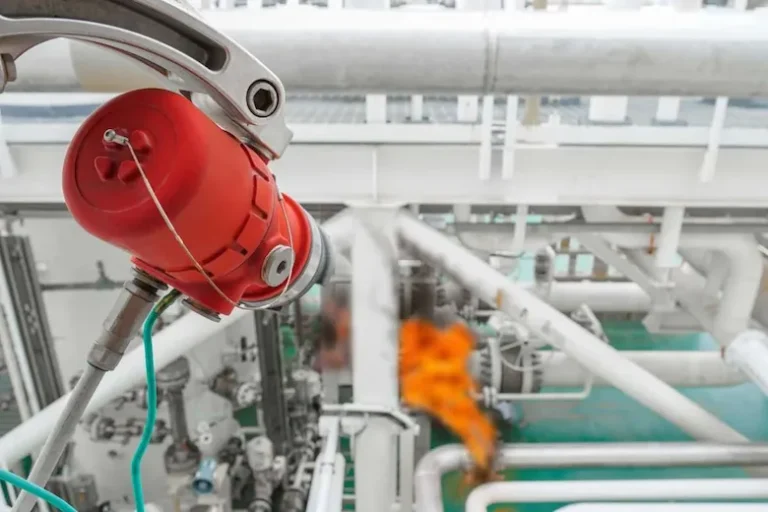

ترکیب دتکتورها برای پوشش کامل
در بسیاری از صنایع، بهکارگیری تنها یک نوع دتکتور کفایت نمیکند. ترکیب دتکتور شعله با حسگرهای دما، دود و حتی سیستمهای پنوماتیکی میتواند ایمنی چندلایه را فراهم آورد. برخی مقررات بینالمللی نیز الزام به استفاده ترکیبی را مطرح میکنند.
جمعبندی و توصیه نهایی
دتکتور شعله، ابزار حیاتی برای حفظ ایمنی و کاهش خسارت در برابر آتشسوزیهای ناگهانی در صنایع فرآیندی است. انتخاب مناسب این تجهیز بر اساس ویژگیهای سوخت، شرایط محیطی، اهداف حفاظتی و الزامات مقرراتی انجام میشود. مدلهای IR چندطیفی بهعنوان گزینهای همهکاره و مقاوم در برابر هشدارهای کاذب، در بسیاری از سایتها ترجیح داده میشوند. با این حال، هیچ نوعی از دتکتور بهتنهایی برای همه شرایط مناسب نیست و در طراحی سیستم ایمنی، استفاده ترکیبی از فناوریها توصیه میشود. با انتخاب آگاهانه و نصب اصولی دتکتور شعله، میتوان گام بلندی در مسیر پیشگیری از حوادث و افزایش ایمنی واحدهای صنعتی برداشت.
برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.
دتکتور ترکیبی چیست؟ نوعی دتکتور است که با بهره گیری همزمان از چند حسگر مانند دود، حرارت و در برخی مدلها گاز، امکان تشخیص سریع و دقیق حریق واقعی را فراهم میکند و در عین حال از بروز هشدارهای کاذب جلوگیری مینماید. با افزایش پیچیدگی ساختمانها و تنوع کاربری فضاهای مسکونی، تجاری و صنعتی، نیاز به تجهیزاتی با دقت بالا و عملکرد هوشمند بیش از گذشته احساس میشود. یکی از این تجهیزات، دتکتور ترکیبی است. امروز و در این مقاله قصد داریم به بررسی این موضوع بپردازیم که دتکتور ترکیبی چیست؟ پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.
دتکتور ترکیبی چیست؟
در پاسخ به این سوال که دتکتور ترکیبی چیست، باید گفت که یکی از پیشرفتهترین تجهیزات سیستم اعلام حریق است که با هدف افزایش دقت تشخیص آتش سوزی و کاهش آلارمهای کاذب طراحی شده است. این نوع دتکتور با ترکیب همزمان دو یا چند حسگر مختلف مانند دتکتور دود، دتکتور حرارتی و در برخی مدلها حسگر گاز یا مونوکسید کربن، قادر است شرایط محیطی را به صورت هوشمند تحلیل کرده و وقوع حریق را سریعتر و دقیقتر شناسایی کند. دتکتور ترکیبی با بررسی همزمان تغییرات دما، میزان دود و گازهای حاصل از احتراق، احتمال خطا در محیطهایی مانند آشپزخانه، پارکینگ، موتور خانه و فضاهای صنعتی را به حداقل میرساند و عملکردی قابل اعتماد ارائه میدهد.
استفاده از دتکتور ترکیبی در سیستمهای اعلام حریق باعث افزایش ایمنی ساختمان، بهبود سرعت واکنش در شرایط اضطراری و کاهش هزینههای نگهداری میشود و به همین دلیل انتخابی هوشمندانه برای پروژههای مسکونی، تجاری و صنعتی به شمار میآید. در ادامه با همراه باشید تا بیشتر و بیشتر بررسی کنیم که ویژگیهای دتکتور ترکیبی چیست.
در سیستمهای اعلام حریق، دتکتور ترکیبی به طور کلی در دو دسته اصلی دتکتور ترکیبی متعارف و دتکتور ترکیبی آدرس پذیر تولید و استفاده میشود که هر کدام ویژگیها، کاربردها و مزایای خاص خود را دارند. در این قسمت از مقاله خواهیم گفت که ویژگیهای هر کدام از دتکتور ترکیبی چیست:
دتکتور ترکیبی متعارف
دتکتور ترکیبی متعارف نوعی دتکتور اعلام حریق است که با ترکیب دو یا چند حسگر مانند دود و حرارت در یک بدنه واحد، امکان تشخیص همزمان چند نشانه از آتش سوزی را فراهم میکند. این دتکتور در سیستمهای اعلام حریق متعارف به صورت زون بندی شده عمل میکند و در هنگام بروز حریق، تنها محدوده یا زون مربوطه را به پنل مرکزی گزارش میدهد، نه محل دقیق دتکتور را. دتکتور ترکیبی متعارف به دلیل ساختار سادهتر، قیمت اقتصادیتر و نصب آسان، گزینهای مناسب برای محیطهای کوچک خانگی و اداری محسوب میشود. استفاده از این نوع دتکتور ترکیبی باعث کاهش هشدارهای کاذب و افزایش اطمینان عملکرد سیستم اعلام حریق در محیطهایی با شرایط متغیر دما و دود میشود.
دتکتور ترکیبی آدرس پذیر
اما دتکتور ترکیبی آدرسپذیر یکی دیگر از پیشرفتهترین تجهیزات سیستم اعلام حریق است که علاوه بر بهره مندی از چند حسگر مانند دود و حرارت، دارای آدرس اختصاصی بوده و میتواند موقعیت دقیق وقوع حریق را به پنل مرکزی اعلام کند. این نوع دتکتور با پردازش هوشمند اطلاعات دریافتی از حسگرها، شرایط محیط را به صورت لحظهای تحلیل کرده و با دقت بسیار بالا وقوع حریق واقعی را از عوامل بی خطر تشخیص میدهد. دتکتور ترکیبی آدرس پذیر به طور گسترده در ساختمانهای بزرگ مانند مراکز تجاری، بیمارستانها، هتلها و همچنین پروژههای صنعتی مورد استفاده قرار میگیرد، زیرا علاوه بر افزایش سطح ایمنی، امکان مانیتورینگ، عیب یابی سیستم اعلام حریق به شکل سریع و کاهش هزینههای نگهداری را فراهم میکند.
طریقه عملکرد دتکتور ترکیبی چیست؟
به طور کلی، دتکتور ترکیبی بر پایه تحلیل همزمان چند عامل اثر گذار در بروز آتش سوزی طراحی شده است و همین موضوع آن را به یکی از دقیقترین تجهیزات سیستم اعلام حریق تبدیل میکند. این دتکتور با استفاده از چند حسگر مجزا مانند حسگر دود، حرارت و در برخی مدلها گاز یا مونوکسید کربن، به صورت پیوسته شرایط محیط را پایش میکند و دادههای دریافتی را در یک مدار پردازشی داخلی تحلیل مینماید. زمانی که تغییرات غیر عادی مانند افزایش دما، غلظت دود یا گازهای حاصل از احتراق به طور همزمان یا مطابق با الگوی تعریف شده رخ دهد، دتکتور ترکیبی وقوع حریق واقعی را تشخیص داده و سیگنال هشدار را به پنل مرکزی سیستم اعلام حریق ارسال میکند.
این روش عملکرد باعث کاهش چشمگیر آلارمهای کاذب ناشی از بخار، گرد و غبار یا نوسانات دمایی شده و واکنش سریعتر و دقیقتری را در شرایط اضطراری فراهم میسازد. در همین راستا، دتکتور ترکیبی با عملکرد هوشمند و چند لایه خود نقش مهمی در افزایش ایمنی ساختمانها و حفاظت از جان و اموال ایفا میکند.
نکات مهم در انتخاب دتکتور ترکیبی چیست؟
قطعا تا کنون متوجه شدهاید که در محیطهای مختلف، اهمیت دتکتور ترکیبی چیست؟ با این حال، توجه به چند نکته ساده در هنگام خرید و استفاده از این محصولات، میتواند تاثیر بسیار زیادی در افزایش ایمنی محیط مد نظر شما بگذارد. با ما همراه باشید تا بررسی کنیم که نکات مهم در انتخاب دتکتور ترکیبی چیست:
نوع سیستم اعلام حریق
اولین و مهمترین نکته در انتخاب دتکتور ترکیبی چیست؟ سازگاری آن با نوع سیستم اعلام حریق ساختمان. دتکتورهای ترکیبی متعارف برای سیستمهای زون بندی شده مناسب هستند و محل دقیق حریق را مشخص نمیکنند، در حالی که دتکتورهای ترکیبی آدرس پذیر دارای آدرس اختصاصی بوده و موقعیت دقیق وقوع آتش سوزی را گزارش میدهند. انتخاب صحیح بین این دو نوع دتکتور ترکیبی بر اساس ابعاد پروژه، سطح ایمنی مورد نیاز و بودجه، تاثیر مستقیمی بر کارایی کل سیستم اعلام حریق خواهد داشت.
نوع حسگرهای به کار رفته در دتکتور ترکیبی
همانطور که پیشتر هم گفتیم، دتکتور ترکیبی میتواند شامل ترکیب حسگر دود، حرارت و در برخی مدلها حسگر گاز یا مونوکسید کربن باشد. انتخاب نوع حسگر باید متناسب با شرایط محیطی انجام شود. برای مثال در فضاهایی با نوسانات دمایی یا احتمال ایجاد دود غیر حریقی، استفاده از دتکتور ترکیبی با منطق تشخیص هوشمند اهمیت بیشتری دارد. هر چه هماهنگی بین حسگرها دقیقتر باشد، دقت تشخیص حریق افزایش یافته و احتمال آلارم کاذب کاهش پیدا میکند.
شرایط محیطی محل نصب
بگذارید ابتدا بررسی کنیم که منظور از شرایط محیطی برای نصب دتکتور ترکیبی چیست؟ شرایط محیطی شامل میزان رطوبت، گرد و غبار، بخار، تغییرات دما و نوع کاربری فضا میباشد که تاثیر مستقیمی بر انتخاب دتکتور مورد نظر شما دارد. در محیطهایی مانند آشپزخانههای صنعتی، پارکینگ و موتور خانه باید دتکتوری انتخاب شود که در برابر عوامل مزاحم مقاوم باشد و عملکرد پایداری ارائه دهد. فراموش نکنید که توجه به این نکته باعث افزایش طول عمر دتکتور ترکیبی و کاهش هزینههای تعمیر و نگهداری سیستم اعلام حریق میشود.
استانداردها و تاییدیههای فنی
یکی دیگر از مهمترین معیارها در انتخاب دتکتور ترکیبی، دارا بودن استانداردها و تاییدیههای معتبر بین المللی و داخلی است. استانداردهایی مانند EN54 نشان دهنده کیفیت ساخت، دقت عملکرد و ایمنی بالای دتکتور هستند. استفاده از دتکتور ترکیبی استاندارد تضمین میکند که دستگاه در شرایط واقعی حریق عملکرد قابل اعتماد داشته و با الزامات ایمنی ساختمانها همخوانی کامل دارد.
برند، کیفیت ساخت و خدمات پس از فروش
اما در نهایت، انتخاب برند معتبر و با سابقه در زمینه تجهیزات اعلام حریق یکی دیگر از نکات مهم در خرید دتکتور ترکیبی است. کیفیت ساخت بالا، استفاده از قطعات الکترونیکی مقاوم و ارائه خدمات پس از فروش مناسب، نقش مهمی در عملکرد بلند مدت دتکتور دارد. دتکتور ترکیبی از برندهای معتبر علاوه بر دقت تشخیص بالا، امکان پشتیبانی فنی و تامین قطعات در آینده را فراهم کرده و خیال مصرف کننده را از بابت ایمنی و دوام سیستم اعلام حریق راحت میکند.
دتکتور ترکیبی به دلیل ساختار پیشرفته و عملکرد هوشمند، امروزه به یکی از پر کاربردترین تجهیزات سیستم اعلام حریق تبدیل شده است. این نوع دتکتور علاوه بر افزایش دقت تشخیص، مزایا و کاربردهای گستردهای در فضاهای مختلف دارد. در ادامه، بررسی خواهیم کرد سایر کاربردهای دتکتور ترکیبی چیست:
تشخیص هوشمند و بسیار دقیق حریق واقعی
مهمترین مزیت دتکتور ترکیبی، توانایی آن در تشخیص دقیق آتش سوزی واقعی بر اساس تحلیل همزمان چند پارامتر محیطی است. این دتکتور با دریافت داده از حسگرهای دود، حرارت و در برخی مدلها گاز، الگوی رفتاری محیط را بررسی کرده و تنها زمانی هشدار فعال میشود که نشانههای واقعی حریق به طور همزمان یا منطقی تشخیص داده شوند. این عملکرد هوشمند باعث میشود دتکتور ترکیبی نسبت به دتکتورهای تک حسگر واکنش دقیقتر، سریعتر و قابل اعتمادتری داشته باشد و نقش قابل توجهی در حفاظت از جان و اموال ایفا کند.
کاهش چشمگیر آلارمهای کاذب و خطاهای سیستم
یکی از مشکلات رایج در سیستمهای اعلام حریق، هشدارهای اشتباه ناشی از بخار، گرد و غبار، دود غیر حریقی یا نوسانات دما است. حال در این شرایط نقش دتکتور ترکیبی چیست؟ دتکتور ترکیبی با ترکیب چند حسگر و استفاده از منطق تصمیم گیری پیشرفته، این عوامل مزاحم را از حریق واقعی تفکیک میکند. به همین دلیل، استفاده از دتکتور ترکیبی در محیطهای پر چالش و پر خطر باعث کاهش قابل توجه آلارمهای کاذب و افزایش اعتماد به سیستم اعلام حریق میشود.
افزایش سرعت واکنش سیستم اعلام حریق
دتکتور ترکیبی به دلیل پایش همزمان چند شاخص خطر، میتواند حریق را در مراحل اولیه و پیش از گسترش شدید شناسایی کند. تشخیص زود هنگام آتش سوزی موجب ارسال سریع سیگنال هشدار به پنل مرکزی شده و فرصت کافی برای تخلیه افراد و اقدامهای کنترلی فراهم میکند. این مزیت به ویژه در ساختمانهای بزرگ، مراکز تجاری، بیمارستانها و هتلها اهمیت بالایی دارد و میتواند از خسارات سنگین مالی و جانی جلوگیری کند.
کاربرد موثر در فضاهای با شرایط محیطی متغیر
یکی دیگر از مهمترین کاربردهای دتکتور ترکیبی، استفاده در فضاهایی است که شرایط محیطی آنها به طور مداوم در حال تغییر است. محیطهایی که با تغییر دما، رطوبت، گرد و غبار یا آلودگی هوا مواجه هستند، معمولا برای دتکتورهای معمولی چالش برانگیز محسوب میشوند. دتکتور ترکیبی با سازگاری بالا و تحلیل چند لایه اطلاعات، عملکرد پایداری در این فضاها ارائه داده و گزینهای ایده آل برای پروژههای صنعتی و نیمه صنعتی به شمار میآید.
کاهش هزینههای نگهداری و افزایش طول عمر سیستم
استفاده از دتکتور ترکیبی باعث کاهش نیاز به تعمیرات مکرر و بررسیهای اضافی ناشی از هشدارهای اشتباه میشود. این موضوع به طور مستقیم هزینههای نگهداری سیستم اعلام حریق را کاهش داده و بهره وری کلی سیستم را افزایش میدهد. علاوه بر این، کیفیت ساخت بالای دتکتورهای ترکیبی و عملکرد متعادل حسگرها، موجب افزایش طول عمر تجهیزات و پایداری بلند مدت سیستم ایمنی ساختمان میشود. مجموعه این موارد سبب شده تا امروزه استفاده از دتکتور ترکیبی گسترش قابل توجهی پیدا کند.
سازگاری با سیستمهای پیشرفته و پروژههای بزرگ
جالب است بدانید که دتکتور ترکیبی به ویژه در مدلهای آدرس پذیر، امکان ارتباط دقیق و هوشمند با پنل مرکزی را فراهم میکند و اطلاعات کاملی از وضعیت محیط ارائه میدهد. این ویژگی در پروژههای بزرگ مانند مراکز اداری، مجتمعهای تجاری و غیره، اهمیت زیادی دارد. به طور کلی، استفاده از دتکتور ترکیبی در چنین پروژههایی باعث مدیریت بهتر بحران، عیب یابی سریعتر و افزایش سطح ایمنی کلی سیستم اعلام حریق میشود.
همانگونه که دیدید در این مقاله به طور کامل به بررسی این موضوع پرداختیم که دتکتور ترکیبی چیست؟ گفتیم که دتکتور ترکیبی به عنوان یکی از مدرنترین تجهیزات سیستم اعلام حریق، راهکاری مطمئن برای تشخیص دقیق آتش سوزی و مدیریت بهتر شرایط اضطراری محسوب میشود. این نوع دتکتور با ترکیب چند حسگر و تحلیل هوشمند اطلاعات محیطی، ضمن افزایش سرعت واکنش سیستم، میزان خطا و آلارمهای کاذب را به حداقل میرساند. انتخاب صحیح دتکتور ترکیبی متناسب با نوع سیستم اعلام حریق، شرایط محیطی و استانداردهای ایمنی، میتواند نقش بسزایی در حفاظت از جان افراد، حفظ سرمایهها و افزایش بهره وری کلی سیستم ایمنی ساختمان داشته باشد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.
ما در مجموعه اسپین الکتریک آمادهایم تا بهترین دتکتور ترکیبی را مطابق با نیازهای شما و محیط مد نظرتان، به همراه تمامی خدمات مربوطه، ارائه دهیم. شما همراهان محترم میتوانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان پیش از خرید، از طریق پلهای ارتباطی با کارشناسان ما تماس حاصل فرمایید.
در حوزه ایمنی صنعتی، استفاده از تجهیزات دقیق و سریع برای تشخیص آتش، اهمیت بالایی دارد. یکی از پرکاربردترین فناوریهای مدرن در این زمینه، دتکتورهای تشخیص آتش مبتنی بر انرژی تابشی هستند که در دتکتورهای تشخیص آتش طبق استاندارد NFPA 72 به آنها اشاره شده است. در این مقاله، به زبان ساده و در عین حال تخصصی، با انواع حسگرهای شعله و اصول عملکرد آنها آشنا میشویم.
دتکتورهای تشخیص آتش طبق استاندارد NFPA 72 چگونه کار میکنند؟
دتکتورهای شعله یا Flame Detectors، تجهیزاتی هستند که تابشهای خاصی از آتش مانند فرابنفش (UV)، مادونقرمز (IR) و گاهی نور مرئی را شناسایی میکنند. این حسگرها معمولاً در محیطهای صنعتی و خطرپذیر مثل پالایشگاهها، نیروگاهها و انبارهای مواد شیمیایی نصب میشوند.
استاندارد NFPA 72 در بخش A.17.8.2 به تفصیل نحوه عملکرد این دتکتورها را بیان کرده و انواع مختلف آنها را معرفی میکند.
این حسگرها از فوتودیودهای خلاء یا لوله گایگر-مولر استفاده میکنند تا تابشهای فرابنفش ساطع شده از شعله را شناسایی کنند. هر فوتون UV که وارد لوله شود، یک جریان ناگهانی تولید میکند. اگر این جریانها در بازه زمانی مشخص از حد آستانه عبور کنند، هشدار فعال میشود.
مزیت اصلی: سرعت پاسخدهی بالا
نکته مهم: این حسگرها ممکن است به نور UV محیط یا قوس الکتریکی نیز حساس باشند، بنابراین برای محیطهایی با نویز نوری باید تدابیر لازم اندیشیده شود.
حسگر شعله مادونقرمز تکطولموج (Single IR)
این نوع حسگر، تابش مادونقرمز ساطعشده از شعله را در یک باند مشخص شناسایی میکند. برای کاهش هشدارهای کاذب، معمولاً فیلترهایی برای حذف نور لامپها یا نور خورشید در آنها استفاده میشود.
مزیت: قابلیت کاربرد در فضاهای باز با نور زیاد
حسگر ترکیبی فرابنفش/مادونقرمز (UV/IR)
حسگرهای UV/IR از دو سنسور برای تشخیص همزمان تابش UV و یک طولموج خاص IR استفاده میکنند. ترکیب این دو منبع تابشی، دقت تشخیص را افزایش داده و احتمال هشدارهای کاذب را کاهش میدهد.
حسگر مادونقرمز چندطولموج (Multi IR یا IR/IR)
این نوع از پیشرفتهترین حسگرهاست که تابش را در دو یا چند باند باریک از طیف IR مقایسه میکند. اگر نسبت این تابشها مطابق با الگوی شناختهشدهی آتش باشد، هشدار فعال میشود.
مزیت اصلی: کاهش چشمگیر خطاهای ناشی از منابع غیرآتش مانند موتور خودرو یا نور خورشید
حسگرهای تشخیص جرقه یا ذغال (Spark/Ember Detectors)
در برخی صنایع مانند چوببری یا تولیدات کاغذی، جرقههای داغ یا ذغالهای نیمسوز میتوانند باعث حریق شوند. این نوع حسگرها، که عمدتاً از فوتودیود یا فوتوترانزیستور استفاده میکنند، در محدوده ۰.۵ تا ۲ میکرون از طیف نور مادونقرمز فعال هستند.
طبق بند A.17.8.2.1، ویژگیهای تابش آتش بسته به نوع سوخت، دما و سرعت احتراق متفاوت است. بهعنوان مثال:
همه شعلهها تابش فرابنفش دارند.
تنها سوختهای دارای کربن تابش قابلتوجهی در باند ۴.۳۵ میکرون (IR) تولید میکنند.
تابش ذغالها عمدتاً در باند IR است و فقط در دماهای بسیار بالا UV تولید میکنند.
بنابراین انتخاب نوع حسگر باید با نوع آتش و شرایط محیطی همخوانی داشته باشد.
تاثیر شرایط محیطی بر عملکرد حسگرها
یکی از عوامل کلیدی در انتخاب دتکتور، شرایط محیطی محل نصب است:
آئروسلها و رسوبات سطحی روی حسگر میتوانند حساسیت را کاهش دهند.
دود حاصل از نفت سنگین معمولاً UV را جذب میکند و میتواند باعث عملکرد ناقص حسگرهای UV شود.
باران، برف و یخ نیز تابشها را تضعیف میکنند.
طراح سیستم باید اطمینان حاصل کند که حسگر انتخابشده با دمای محیطی و شرایط اقلیمی محل نصب سازگار باشد.
مدارهای زمانی و فیلتر سیگنالها
بسیاری از حسگرها دارای مدارهای داخلی برای تأیید صحت سیگنالها هستند. این مدارها نقش مهمی در کاهش هشدارهای کاذب دارند، اما در آتشهایی با رشد سریع مثل انفجار گاز، ممکن است حسگر نتواند به موقع هشدار دهد.
بنابراین در محیطهایی با احتمال انفجار ناگهانی، باید از حسگرهایی با پاسخدهی سریع استفاده شود.
منابع طبیعی تابش و ملاحظات نصب
تابشهای غیرآتش مثل تابش خورشید، قوس الکتریکی، لامپها و … میتوانند روی عملکرد حسگر تأثیر بگذارند. طبق بند A.17.8.2.2، هنگام انتخاب محل نصب، باید تمام منابع احتمالی تابش انرژی در محیط شناسایی شوند تا از بروز هشدارهای اشتباه جلوگیری شود.
محاسبه حساسیت و فاصله مؤثر دتکتورها
در استاندارد NFPA 72، معادلهای برای تعیین قدرت سیگنال رسیده به حسگر ارائه شده:
S = k × P × e^(-ζd) / d²
که در آن:
S: توان دریافتی توسط حسگر
P: توان تابش شعله
d: فاصله بین شعله و حسگر
ζ: ضریب تضعیف هوا
k: ثابت تناسب
طبق این معادله، اگر فاصله دو برابر شود، توان دریافتی یکچهارم میشود. این مسئله در تعیین حداکثر فاصله نصب دتکتور از منبع آتش بسیار مهم است.
جمعبندی
برای انتخاب و نصب یک دتکتور شعله کارآمد، باید عوامل زیر در نظر گرفته شوند:
نوع آتش مورد انتظار (شعله، ذغال، جرقه)
شرایط محیطی محل نصب (رطوبت، گرد و غبار، دود، دما)
وجود منابع نوری مزاحم یا بازتابهای نوری
سرعت رشد آتش و اهمیت واکنش سریع
رعایت استانداردهای معتبر جهانی مانند NFPA 72
در نهایت، انتخاب درست یک حسگر شعله میتواند نقش حیاتی در کاهش تلفات جانی و مالی ناشی از آتشسوزی ایفا کند.
اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعهای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه میدهیم. برای مشاهده مشخصات فنی، مقایسه مدلها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!
دتکتور شعله فرابنفش چیست و چرا در بسیاری از صنایع به عنوان یکی از مهمترین اجزای سیستم اعلام حریق مورد استفاده قرار میگیرد؟ این سوال زمانی اهمیت پیدا میکند که بدانیم بسیاری از آتش سوزیهای صنعتی در چند ثانیه میتوانند به انفجارهای بزرگ تبدیل شوند و تنها تجهیزاتی قادر به واکنش سریع هستند که بتوانند شعله را در همان لحظات ابتدایی تشخیص دهند. دتکتور شعله فرابنفش با بهره گیری از تکنولوژی تحلیل اشعه UV، توانایی دارد شعله واقعی را حتی در شرایط سخت محیطی، در فواصل دور و در آتشهای بی دود شناسایی کند. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به بررسی این موضوع بپردازیم که دتکتور شعله فرابنفش چیست؟ ما را تا پایان همراهی کنید.
دتکتور شعله فرابنفش چیست؟
دتکتور شعله فرابنفش یک سنسور بسیار حساس و سریع است که برای تشخیص آتش سوزی بر اساس اشعه UV منتشر شده از شعلههای واقعی طراحی شده است. این نوع دتکتور با تحلیل طیف نوری شعله در محدوده UV-C در کسری از ثانیه وجود آتش را شناسایی میکند و به همین دلیل در محیطهایی مانند پالایشگاهها، صنایع پتروشیمی، انبارهای مواد قابل اشتعال، موتور خانهها و فضاهای صنعتی پر خطر کاربرد فراوان دارد. دتکتور شعله فرابنفش با فیلترهای مخصوص خود میتواند شدت، الگو و فرکانس اشعه UV را تجزیه و تحلیل کند و تنها زمانی هشدار میدهد که الگوی دریافتی با شعله واقعی مطابقت داشته باشد.
به همین منظور، احتمال آلارم کاذب بسیار پایین است. این سنسور با سرعت واکنش بالا، پایداری زیاد و توانایی عملکرد در شرایط سخت، یکی از کارآمدترین تجهیزات سیستم اعلام حریق برای حفاظت از محیطهای صنعتی و خطرناک محسوب میشود. در ادامه با ما همراه باشید تا بیش از پیش بررسی کنیم که دتکتور شعله فرابنفش UV چیست.
اما جالب است بدانید که امروزه به واسطه کسترش خطرهای احتمالی در محیطهای صنعتی، مسکونی و تجاری، الزام بهره گیری از تایپهای مختلف دتکتورهای UV بسیار بیشتر مورد توجه قرار میگیرد. در این قسمت از مقاله بررسی خواهیم کرد که انواع دتکتور شعله فرابنفش چیست؟ با ما همراه باشید:
دتکتور شعله فرابنفش تک طیفی
دتکتور شعله فرابنفش تک طیفی سادهترین و اقتصادیترین نوع در این گروه است که تنها یک طول موج مشخص از اشعه UV، معمولا در محدوده UV-C (۱۸۰ تا ۲۶۰ نانو متر) را شناسایی میکند. حال، شیوه عملکرد این دتکتور شعله فرابنفش چیست؟ عملکرد این مدلها مبتنی بر دریافت مستقیم نور فرابنفش ناشی از شعله واقعی است و به دلیل ساختار ساده، هزینه نگهداری و نصب آنها کمتر است. اگر چه این دتکتورها نسبت به نور محیط مقاوم هستند، اما ممکن است در محیطهایی با منابع UV مصنوعی قوی مثل جوشکاری، حساسیت بیشتری نشان دهند. با این حال، برای محیطهای صنعتی معمولی، موتور خانهها، انبارها و کارگاههایی که نیاز به تشخیص سریع شعله دارند، یک گزینه مقرون به صرفه و کارآمد محسوب میشوند.
دتکتور شعله فرابنفش چند طیفی
دتکتور شعله فرابنفش چند طیفی یکی از پیشرفتهترین انواع این محصولات است که به جای یک طول موج، چندین طیف مختلف از اشعه UV را به صورت همزمان تحلیل میکند. این ویژگی باعث افزایش چشمگیر دقت و کاهش آلارم کاذب میشود. زیرا دستگاه میتواند الگوی نوری شعله واقعی را از سایر منابع نوری بی خطر تفکیک کند. این مدل برای فضاهای صنعتی پیچیده و پر ریسک مانند پالایشگاهها، پتروشیمیها، سکوهای نفتی، تونلها و فضاهایی که احتمال تابش UV مزاحم زیاد است، بهترین انتخاب محسوب میشود. دتکتور چند طیفی علاوه بر سرعت بسیار بالا، از نظر پایداری و مقاومت در شرایط سخت نیز عملکردی فوق العاده دارد.
دتکتور شعله UV/IR (ترکیبی فرابنفش و مادون قرمز)
دتکتور UV/IR یک مدل ترکیبی است که همزمان از سنسورهای اشعه فرابنفش (UV) و مادونقرمز (IR) برای تحلیل شعله استفاده میکند. اما ترکیب ویژگیهای دتکتور شعله مادون قرمز و دتکتور شعله فرابنفش UV چیست؟ این ترکیب باعث میشود دستگاه نسبت به هر دو نوع تشعشع حساس باشد و تنها زمانی هشدار دهد که الگوی نوری UV و IR با الگوی شعله واقعی مطابقت داشته باشد. نتیجه این فرآیند، کاهش آلارمهای کاذب و افزایش دقت شناسایی در محیطهای نویزی است. دتکتور UV/IR برای فضاهایی که منابع UV غیر آتش سوزی مانند جرقههای صنعتی وجود دارد بسیار مناسب است، زیرا وجود سنسور IR تایید نهایی را انجام میدهد. امروزه این مدل در صنایع فلزی، کارگاههای تولیدی، پالایشگاهها و موتور خانههای بزرگ کاربردهای گستردهای دارد.
دتکتور UV دو گانه
یکی دیگر از انواع دتکتور شعله فرابنفش، دتکتور UV دو گانه است که از دو سنسور مجزا برای ثبت اشعه فرابنفش استفاده میکند که هر یک در طول موج متفاوتی عمل میکنند. وجود دو کانال UV به دستگاه کمک میکند تا تشخیص دقیقتری نسبت به مدلهای تک طیفی داشته باشد و در عین حال سرعت بالای تشخیص شعله نیز حفظ شود. این ساختار دو کاناله احتمال آلارم کاذب را کاهش میدهد، زیرا دستگاه فقط زمانی فعال میشود که هر دو سنسور الگوی شعله را تایید نمایند. این دتکتور برای محیطهایی که حساسیت بالا، سرعت واکنش سریع و عملکرد پایدار نیاز است، یک انتخاب حرفهای و مطمئن محسوب میشود.
دتکتور شعله UV مقاوم در برابر شرایط سخت
این مدل برای محیطهای مستعد انفجار یا فضاهایی که گازها و بخارات قابل اشتعال وجود دارد طراحی شده است. بدنه این دتکتورها از آلیاژهای ضد انفجار ساخته شده و استانداردهای بین المللی مانند ATEX و IECEx را دارا است. علاوه بر مقاومت فیزیکی بالا، این نوع دتکتور به گونهای طراحی شده که در برابر شوک، لرزش، رطوبت، گرد و غبار، مواد شیمیایی و دمای بالا عملکرد دقیق خود را حفظ کند. استفاده از این مدل در مکانهایی مثل سکوهای نفتی، مخازن ذخیره، اتاق کمپرسورها و واحدهای فرآیند سنگین ضروری است، زیرا امنیت کارکنان و تجهیزات به عملکرد بی نقص این سیستم وابسته است.
همانطور که پیشتر هم اشاره کردیم، بهره گیری از دتکتورهای UV در محیطهای مختلف، میتواند ایمنی محیط را به شکل قابل توجهی افزایش دهد. اما این، همه مزایای این محصول نیست. با ما همراه باشید تا به شما بگوییم که مزایای استفاده از دتکتور شعله فرابنفش چیست:
سرعت واکنش فوق العاده سریع در تشخیص شعله
یکی از مهمترین مزایای دتکتور شعله فرابنفش چیست؟ سرعت بسیار بالای آن در تشخیص شعله، به طوری که در بسیاری از مدلها زمان واکنش کمتر از یک ثانیه است. این سنسور با تحلیل طول موجهای مخصوص UV-C که به طور مستقیم از شعلههای واقعی ساطع میشود، توانایی دارد حتی کوچکترین شعلههای ناگهانی را شناسایی کند. در محیطهایی مانند پالایشگاهها، سکوهای نفتی، کارخانههای مواد شیمیایی یا انبارهای سوخت که آتش سوزی میتواند در چند ثانیه به انفجار تبدیل شود، این سرعت بالا اهمیت حیاتی دارد. عملکرد سریع دتکتور باعث میشود سیستم اعلام حریق بتواند اقدامات پیشگیرانه و اطفا حریق را در همان لحظات ابتدایی فعال کند و از گسترش حادثه جلوگیری به عمل آورد.
دقت بسیار بالا و کاهش چشمگیر آلارمهای کاذب
دتکتور شعله فرابنفش با استفاده از فیلترهای نوری پیشرفته و الگوریتمهای پردازش سیگنال، فقط به اشعه UV ناشی از شعله واقعی واکنش نشان میدهد. این دتکتور در برابر منابع نوری بی خطر مانند نور خورشید، نورهای مصنوعی، جرقههای معمولی یا بازتابها کاملا مقاوم است و این موضوع آلارمهای کاذب را تا حد قابل توجهی کاهش میدهد. دتکتورهای ارزانتر ممکن است تحت تاثیر تابشهای مزاحم قرار بگیرند، اما مدلهای UV با طراحی تخصصی خود قادر هستند الگوی واقعی شعله را از سایر منابع تشخیص دهند. کاهش آلارمهای اشتباه علاوه بر افزایش اطمینان، باعث کاهش هزینههای عملیاتی، کاهش توقف خطوط تولید و جلوگیری از فعالشدن بی مورد سیستمهای اطفا میشود.
عملکرد پایدار و موثر در محیطهای صنعتی سخت
دتکتور شعله فرابنفش به گونهای طراحی شده که بتواند در خشنترین شرایط محیطی عملکرد خود را حفظ کند. این دستگاه به طور استاندارد دارای بدنهای مقاوم در برابر گرد و غبار، رطوبت، بخارات شیمیایی، لرزش و تغییرات دمای شدید است. بسیاری از محیطهای صنعتی که در معرض باد و باران قرار دارند، نیازمند سنسوری هستند که در چنین شرایطی بدون خطا عمل کند. در چنین شرایطی، مزیت دتکتور شعله فرابنفش چیست؟ مقاومت بالای دتکتور UV باعث میشود حتی در حضور دود غلیظ، گرد و غبار صنعتی یا آلودگیهای محیطی، توانایی تشخیص شعله را از دست ندهد. این ویژگی آن را به گزینهای عالی برای صنایع نفت، گاز، پتروشیمی و انرژی تبدیل میکند.
توانایی تشخیص شعله از فاصلههای طولانی
اما یکی دیگر از مزیتهای کلیدی دتکتورهای شعله UV، برد تشخیص بسیار بالای آنها است. این سنسورها قادر هستند شعلههای بزرگ یا متوسط را از فواصل زیاد شناسایی کنند و این ویژگی باعث میشود یک دتکتور بتواند فضای بزرگی را پوشش دهد. بر خلاف دتکتورهای دود که برای عملکرد نیاز به مجاورت با ذرات دود دارند، دتکتور شعله فرابنفش فقط به آشکار سازی نور UV نیاز دارد که حتی از میان ذراتی مانند گرد و غبار یا بخارات صنعتی نیز قابل عبور است. این توانایی در محیطهایی مانند انبارهای روباز، اتاق ژنراتورها، سالنهای تولید بزرگ یا محدوده مخازن نفتی، باعث کاهش هزینه نصب و افزایش کارایی سیستم اعلام حریق میشود.
مناسب برای تشخیص آتشهای بی دود، سریع الانتشار و خطرناک
یکی از نقاط قوت دتکتور شعله فرابنفش، توانایی آن در تشخیص آتشهایی است که دود کمی تولید میکنند یا به سرعت در حال گسترش هستند. در بسیاری از فرآیندهای صنعتی مانند نشتی گاز، احتراق بخارات قابل اشتعال یا انفجار سوختهای سبک، دود اولیه تقریبا وجود ندارد و دتکتورهای دود نمیتوانند آتش را به موقع شناسایی کنند. اما دتکتور UV با دریافت اشعه فرابنفش شعله، در همان ثانیههای ابتدایی هشدار میدهد. این موضوع از بروز انفجار، گسترش ناگهانی آتش و آسیبهای پر هزینه جلوگیری میکند و نقش مهمی در حفظ ایمنی کارکنان و تجهیزات حساس دارد.
قابلیت یکپارچه سازی با سیستمهای ایمنی و اطفا حریق پیشرفته
دتکتور شعله فرابنفش به طور کامل با سیستمهای مختلف اعلام و اطفای حریق قابل یکپارچه سازی است و میتواند بخشی از یک شبکه هوشمند ایمنی باشد. اما یکپارچه سازی دتکتور شعله فرابنفش به چه معناست؟ این دتکتور پس از تشخیص شعله میتواند فرمان لازم برای فعال سازی سیستمهای اطفا مانند گاز FM200، CO₂، فوم، اسپریهای اتوماتیک یا سیستمهای قطع اضطراری برق و گاز را صادر کند. هماهنگی دقیق بین دتکتور UV و سیستم کنترل مرکزی باعث میشود اقدامات ضروری بدون نیاز به دخالت انسان و در کوتاهترین زمان انجام شود.
کابردهای دتکتور شعله فرابنفش چیست؟
دتکتور شعله فرابنفش یک ابزار ایمنی تخصصی و فوق حساس در سیستمهای اعلام حریق است که کاربرد اصلی آن تشخیص سریع آتش سوزی در محیطهای صنعتی و پر خطر است. این دتکتور با تحلیل اشعه UV ساطع شده از شعله واقعی، آتش را در همان لحظات ابتدایی شناسایی میکند و به همین دلیل در تاسیسات نفت، گاز و پتروشیمی، اتاقهای کمپرسور، موتور خانهها، پالایشگاهها، سکوهای نفتی، انبارهای مواد قابل اشتعال، کارگاههای جوشکاری، کارخانههای شیمیایی و مخازن ذخیره سوخت استفاده گسترده دارد. این سنسور حتی در محیطهایی که دود کم تولید میشود یا آتش سوزی به سرعت گسترش پیدا میکند نیز عملکردی دقیق و قابلاعتماد ارائه میدهد.
همچنین به دلیل مقاومت بالا در برابر شرایط سخت، گزینهای ایده آل برای فضاهای رو باز، محیطهای صنعتی آلوده، سالنهای تولید بزرگ و مناطق خطرناک محسوب میشود. به طور کلی، دتکتور شعله فرابنفش در افزایش ایمنی، جلوگیری از انفجار و کاهش خسارات مالی نقش اساسی دارد و یکی از ضروریترین تجهیزات اعلام حریق در محیطهای صنعتی و حساس به شمار میرود.
کلام پایانی
همانگونه که دیدید در این مقاله به طور کامل به بررسی پاسخ این سوال پرداختیم که دتکتور شعله فرابنفش چیست؟ دانستیم که دتکتور شعله فرابنفش یکی از بهترین سنسورهای تشخیص حریق است که با سرعت واکنش بالا، دقت فوق العاده و توانایی عملکرد در شرایط صنعتی دشوار، نقش مهمی در افزایش ایمنی محیطهای حساس ایفا میکند. از تشخیص سریع آتشهای بی دود تا مقاومت بالا در برابر نویزهای محیطی و قابلیت یکپارچه سازی با سیستمهای اطفای خودکار، همه این ویژگیها نشان میدهند که دتکتور شعله فرابنفش یک عنصر ضروری برای جلوگیری از حوادث بزرگ و کاهش خسارات مالی است. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.
ما در مجموعه اسپین الکریتک به صورت تخصصی در زمینه تامین و عرضه انواع سیستم اعلام حریق و دتکتورهای دود و گاز فعالیت میکنیم. شما همراهان محترم میتوانید جهت کسب اطلاعات بیشتر یا دریافت مشاوره رایگان پیش از خرید، از طریق پلهای ارتباطی با کارشناسان ما تماس حاصل فرمایید.
سوالات متداول
نحوه عملکرد دتکتور شعله فرابنفش چیست؟
دتکتور شعله فرابنفش با شناسایی اشعه UV متساطع شده از شعله واقعی عمل میکند. این سنسور با استفاده از فیلترهای نوری و الگوریتمهای پردازش سیگنال، طول موج مخصوص UV-C را تحلیل میکند و تنها زمانی هشدار میدهد که الگوی دریافتی با شعله واقعی مطابقت داشته باشد. این مکانیزم باعث میشود دستگاه در کسری از ثانیه شعله را تشخیص دهد و از آلارمهای کاذب نیز جلوگیری گردد.
دتکتور شعله UV برای چه محیطهایی مناسب است؟
این دتکتور مناسب محیطهایی است که امکان بروز آتش سوزیهای خطرناک یا بی دود وجود دارد. از جمله کاربردهای آن میتوان به پالایشگاهها، پتروشیمیها، اتاق کمپرسورها، موتورخانهها، انبارهای سوخت، کارگاههای جوشکاری و فضاهای رو باز صنعتی اشاره کرد.
چه تفاوتی بین دتکتور UV تک طیفی و چند طیفی وجود دارد؟
دتکتور UV تک طیفی تنها یک طول موج مشخص از اشعه فرابنفش را شناسایی میکند و بیشتر برای محیطهای معمولی کاربرد دارد. اما مدل چند طیفی چندین محدوده UV را به صورت همزمان تحلیل میکند و به همین دلیل دقت بیشتری دارد و آلارمهای کاذب کمتری ایجاد میکند. دتکتورهای چند طیفی برای محیطهای صنعتی پیچیده و فضاهایی با تابش UV مزاحم بهترین گزینه هستند.
آیا دتکتور شعله فرابنفش با سیستم اطفا حریق یکپارچه میشود؟
بله، دتکتور UV به راحتی میتواند با سیستمهای اطفای اتوماتیک مانند FM200، CO₂، فوم و سیستمهای قطع اضطراری برق و گاز یکپارچه شود. پس از تشخیص شعله، این دتکتور فرمان لازم را برای فعال سازی سیستم اطفای حریق صادر میکند و بدون نیاز به دخالت انسان، عملیات مهار آتش را آغاز میکند. این قابلیت در محیطهای پر خطر نقش مهمی در جلوگیری از گسترش حریق دارد.
استاندارد نصب تابلو خروج اضطراری یکی از مهمترین اصول ایمنی در طراحی و بهره برداری از ساختمانها محسوب میشود. این تابلوها نقش حیاتی در هدایت افراد به سمت مسیرهای امن هنگام وقوع حوادثی مانند آتش سوزی، زلزله یا قطع برق دارند. رعایت استاندارد نصب تابلو خروج اضطراری، از جمله انتخاب ارتفاع مناسب، محل دقیق نصب و غیره، تضمین میکند که این تابلوها در هر شرایطی قابل مشاهده و موثر باشند. علاوه بر این، انتخاب تابلوهایی با طراحی مطابق استانداردهای بین المللی و انجام بازبینیهای دورهای، ایمنی محیط را بهطور چشمگیری افزایش میدهد. هدف از رعایت این استانداردها، ایجاد محیطی امن در هر نوع ساختمان است. در این مقاله قصد داریم به بررسی 6 استاندارد نصب تابلو خروج اضطراری بپردازیم. با ما همراه باشید.
تابلو خروچ اضطراری چیست؟
تابلو خروج اضطراری یکی از مهمترین تجهیزات ایمنی در ساختمانها، مراکز تجاری، صنعتی و عمومی است که نقش حیاتی در هدایت افراد به سمت مسیرهای امن هنگام بروز حوادثی مانند آتش سوزی، زلزله یا قطعی برق ایفا میکند. این تابلو معمولا دارای طراحی روشن و قابل مشاهده است و با استفاده از چراغهای LED و علائم بین المللیEXIT یا خروج، مسیر خروج اضطراری را در شرایط بحرانی نشان میدهد. تابلو خروج اضطراری نه تنها به افزایش ایمنی و کاهش خطرات ناشی از ازدحام یا گمراهی در مواقع اضطراری کمک میکند، بلکه رعایت آن طبق مقررات ایمنی و آتشنشانی الزامی است.
استفاده از تابلوهای با کیفیت، ضد آب و مقاوم در برابر حرارت نیز اهمیت زیادی دارد تا در هر شرایط نوری یا محیطی عملکرد مطمئنی داشته باشند. به طور کلی، نصب صحیح و استاندارد تابلو خروج اضطراری، بخش ضروری از سیستم ایمنی ساختمان به شمار میرود و نقش مستقیمی در حفظ جان افراد دارد. مجموعه این موارد سبب شده تا امروزه توجه به بخشی از انواع استاندارد نصب تابلو خروچ اضطراری اهمیتی دو چندان داشته باشد.
اما بپردازیم به موضوعی که وعده آن را داده بودیم. پیش از معرفی استاندارد نصب تابلو خروج اضطراری، شما باید توجه داشته باشید که رعایت این اصول میتواند به مسیریابی بهتر افزاد در شرایط خطرناک کمک کند.
نصب در ارتفاع مناسب
یکی از اصلیترین استاندارد نصب تابلو خروج اضطراری، رعایت ارتفاع مناسب از سطح زمین است. طبق مقررات ایمنی، این تابلو باید در ارتفاعی بین ۲ تا ۲.۵ متر از کف نصب شود تا در دید مستقیم افراد قرار گیرد و در شرایط اضطراری مانند ازدحام یا دود ناشی از آتش سوزی، به سادگی قابل مشاهده باشد. شایان ذکر است که انتخاب ارتفاع استاندارد نه تنها مانع از آسیب فیزیکی به تابلو میشود بلکه دید افراد را از فاصلههای مختلف تضمین میکند. در واقع، نصب اصولی تابلو خروج اضطراری در ارتفاع استاندارد، نقش مهمی در هدایت سریع و ایمن افراد به سمت مسیر خروج دارد.
انتخاب محل نصب در مسیرهای خروجی
محل نصب تابلو خروج اضطراری باید دقیقا در مسیرهای خروج، راه پلهها، راهروها و نقاط تغییر جهت نصب شود تا افراد در شرایط بحرانی دچار سردرگمی نشوند. استانداردهای ایمنی تاکید دارند که این تابلوها باید از هر نقطه مسیر قابل مشاهده باشند و در محلهایی که احتمال ازدحام وجود دارد، تعداد تابلوها افزایش یابد. نصب صحیح در مسیرهای خروجی، دید بصری مناسبی ایجاد میکند و به کاهش خطرات ناشی از تاخیر در تخلیه افراد کمک میکند.
استفاده از تابلو با منبع تغذیه اضطراری
یکی از الزامات استاندارد نصب تابلو خروج اضطراری، استفاده از مدلهایی با منبع تغذیه اضطراری یا باتری پشتیبان است. این ویژگی باعث میشود تابلو حتی در زمان قطع برق، همچنان روشن و قابل دید باقی بماند. وجود باتری پشتیبان تضمین میکند که در لحظات بحرانی مانند آتش سوزی یا انفجار، مسیر خروج همچنان مشخص باشد. استفاده از منبع تغذیه اضطراری نه تنها الزامی قانونی است، بلکه یکی از مهمترین فاکتورها در افزایش کارایی سیستم ایمنی ساختمان محسوب میشود.
روشنایی و شدت نور مناسب تابلو
همانگونه که میدانید، تابلو خروج اضطراری باید دارای شدت نور کافی و یکنواخت باشد تا در تاریکی یا در زمان دود و گرد و غبار قابل مشاهده بماند. استانداردها معمولا حداقل میزان روشنایی را در حدود ۵ تا ۱۰ لوکس تعیین میکنند. استفاده از چراغهای LED با طول عمر بالا و مصرف کم، بهترین گزینه برای این تابلوها است. نور مناسب باعث میشود تا حتی در شرایط بحرانی، نوشتهها و علائم به وضوح دیده شوند و افراد بتوانند مسیر خروج را بدون تاخیر دنبال کنند.
تطابق طراحی تابلو با استانداردهای بین المللی
طراحی تابلو خروج اضطراری میبایست مطابق با استانداردهای بین المللی مانند ISO 7010 یا EN 1838 باشد تا نمادها و رنگها برای همه قابل فهم باشند. استفاده از رنگ سبز برای پس زمینه و سفید برای نوشتهها یا علائم خروج، از مهمترین اصول طراحی است. این ترکیب رنگی علاوه بر افزایش وضوح دید، پیام امنیت و خروج را به صورت ناخودآگاه به بیننده منتقل میکند. لذا توجه داشته باشید که رعایت این استاندارد نصب تابلو خروج اضطراری سبب میشود تابلو در تمامی محیطها قابل شناسایی و مورد اعتماد باشد.
نگهداری و بازبینی دورهای تابلوها
اما در نهایت، یکی دیگر از حیاتیترین استاندارد نصب تابلو خروج اضطراری، انجام بازبینیهای منظم و نگهداری دورهای است. تابلوها باید حداقل هر شش ماه یک بار از نظر عملکرد نور، وضعیت باتری، اتصالات برق و ثبات نصب بررسی شوند. هر گونه خرابی یا کاهش روشنایی باید به سرعت برطرف گردد. نگهداری منظم نه تنها عمر تابلو را افزایش میدهد بلکه در مواقع اضطراری عملکرد مطمئن آن را تضمین میکند. در پایان فراموش نکنید که رعایت این استاندارد، نشان دهنده تعهد ساختمان به ایمنی و سلامت ساکنان است.
بهترین مکان استاندارد نصب تابلو خروج اضطراری، در مسیرهای خروج، بالای درهای خروجی، راهروهای منتهی به خروج و نقاط تغییر جهت در مسیر تخلیه است تا در هر شرایطی دید واضح برای افراد فراهم باشد. نصب این تابلو در محلهایی که بیشترین تردد انجام میشود، مانند راه پلهها و راهروهای متصل به خروج اضطراری، اهمیت ویژهای دارد. همچنین باید تابلو به گونهای نصب شود که از فاصله مناسب و در هر زاویه دیدی قابل مشاهده باشد و هیچ مانعی مانند در، ستون یا تجهیزات دیگر جلوی آن را نگیرد. رعایت این اصول موجب میشود در زمان بروز حوادث، مسیر خروج به صورت واضح و بدون سردرگمی مشخص شود.
نورپردازی استاندارد نصب تابلو خروج اضطراری
همانطور که گفتیم، این تابلوها عموما وقتی مورد استفاده قرار میگیرند که نور محیطی کاهش یافته یا به طور کامل قطع شده است. در همین راستا، وجود نورپردازی مناسب با استفاده از چراغهای LED با شدت یکنواخت و طول عمر بالا، تضمین میکند که مسیر خروج به وضوح مشخص و قابل تشخیص باشد. نور مناسب باعث میشود تابلو حتی در حضور دود، گرد و غبار یا ازدحام جمعیت نیز قابل مشاهده بماند و از بروز سردرگمی در خروج افراد جلوگیری کند. علاوه بر این، نورپردازی استاندارد و باکیفیت موجب صرفه جویی در مصرف انرژی و افزایش طول عمر تجهیزات ایمنی میشود.
اشتباهات رایج در نصب تابلو خروج اضطراری
رعایت استاندارد نصب تابلوی خروج اضطراری نقش بسیار مهمی در ایمنی ساختمان و هدایت سریع افراد در شرایط بحرانی دارد. با این حال، در بسیاری از پروژهها به دلیل بی توجهی به جزئیات فنی و اجرایی، اشتباهاتی در نصب تابلو علامت خروج اضطراری رخ میدهد که میتواند کارایی آنها را به شدت کاهش دهد و حتی جان افراد را به خطر بیندازد. 8 مورد از رایجترین اشتباهات در نصب تابلو خروج اضطراری چراغ دار شامل موارد زیر میشود:
نصب تابلو در ارتفاع غیر استاندارد
نصب در محلهای خارج از مسیر اصلی خروج
قرار گرفتن تابلو پشت دربهای بازشو یا موانع فیزیکی
استفاده از تابلو بدون باتری پشتیبان
انتخاب تابلو با شدت نور ناکافی
استفاده از رنگ یا علائم غیر مطابق با استانداردهای بین المللی مانند ISO 7010
فاصله گذاری نامناسب بین تابلوها در راهروهای طولانی
عدم انجام بازبینی و تست دورهای سیستم روشنایی اضطراری
فاصله استاندارد دید تابلو خروج اضطراری چقدر است؟
بر اساس الزامات بین المللی مانند استاندارد ISO 7010 و دستورالعمل روشنایی اضطراری در EN 1838، فاصله خوانایی تابلو خروج اضطراری به ابعاد علائم و ارتفاع حروف بستگی دارد. به طور معمول هر یک سانتی متر ارتفاع نوشته یا پیکتوگرام میتواند حدود ۱ تا ۲ متر فاصله دید موثر ایجاد کند. به عنوان مثال، یک تابلو با ارتفاع نماد ۱۵ سانتی متر میتواند از فاصله تقریبی ۱۵ تا ۳۰ متر به وضوح قابل مشاهده باشد. در راهروهای طولانی نیز باید فاصله بین دو تابلو به گونهای تنظیم شود که پیش از خروج تابلو اول از میدان دید، تابلو بعدی قابل مشاهده باشد.
رعایت فاصله استاندارد دید تابلو علامت خروج اضطراری نه تنها موجب افزایش سرعت تخلیه در شرایطی مانند آتش سوزی و قطع برق میشود، بلکه از ایجاد سردرگمی، ازدحام و خطرات جانی جلوگیری کرده و سطح ایمنی کلی ساختمان را به شکل قابل توجهی ارتقا میدهد.
انواع تابلو خروج اضطراری از نظر ساختار
تابلوهای خروج اضطراری از نظر ساختار و نحوه نمایش نور، در مدلهای مختلفی طراحی و تولید میشوند تا متناسب با نوع ساختمان، شرایط محیطی و سطح ایمنی مورد نیاز انتخاب شوند. شناخت انواع تابلو علائم خروج اضطراری از نظر ساختار به شما کمک میکند تا در زمان طراحی سیستم ایمنی، بهترین گزینه را انتخاب کرده و استاندارد نصب تابلو خروج اضطراری را به صورت اصولی رعایت کنید:
تابلو خروج اضطراری تک طرفه: این نوع تابلو تنها از یک سمت دارای نمایشگر یا نوشته خروج است و معمولا در مکانهایی نصب میشود که دید افراد فقط از یک جهت است، مانند بالای دربهای خروجی چسبیده به دیوار. این مدل رایجترین نوع تابلو در ساختمانهای اداری و تجاری محسوب میشود.
تابلو خروج اضطراری دو طرفه: تابلو دوطرفه از هر دو سمت دارای علامت خروج بوده و برای نصب در راهروهای مرکزی یا فضاهایی که افراد از دو جهت به آن نزدیک میشوند مناسب است و باعث افزایش میدان دید و کاهش نقاط کور در مسیر تخلیه میشود.
تابلو خروج اضطراری سقفی: این مدل به صورت معلق از سقف نصب میشود و در فضاهای بزرگ مانند مراکز خرید، سالنهای اجتماعات و فرودگاهها کاربرد دارد. شایان ذکر است که طراحی آویز آن باعث میشود از فاصله دور نیز به راحتی قابل مشاهده باشد.
تابلو خروج اضطراری دیواری: تابلو دیواری به صورت مستقیم روی دیوار نصب میشود و برای راهروها، کنار پلهها و مسیرهای باریک بسیار مناسب است.
تابلو خروج اضطراری لبهای : در این مدل، منبع نور در لبههای پلکسی گلس قرار دارد و نور به صورت یکنواخت در سطح تابلو پخش میشود. طراحی مدرن و ظاهر زیبا از ویژگیهای این نوع تابلو است و در ساختمانهای لوکس یا مدرن کاربرد بیشتری دارد.
تابلو خروج اضطراری فوتولومینسنت: این تابلوها بدون نیاز به برق کار میکنند و با جذب نور محیط، در تاریکی میدرخشند. در مکانهایی که امکان سیم کشی یا استفاده از برق اضطراری محدود است، گزینهای اقتصادی و کاربردی به شمار میروند.
تابلو خروج اضطراری LED با باتری پشتیبان: این نوع تابلو مجهز به چراغهای LED کم مصرف و باتری داخلی است که در زمان قطع برق به صورت خودکار فعال میشود.
تابلو خروج اضطراری هوشمند: تابلو خروج اضطراری هوشمند به سیستم اعلام حریق و مدیریت ساختمان متصل میشود و در شرایط خاص میتواند مسیر خروج ایمنتر را نمایش دهد.
کلام پایانی
همانطور که دیدید در این مقاله به طور کامل به بررسی 6 استاندارد نصب تابلو خروج اضطراری پرداختیم. دانستیم که رعایت اصول و استانداردهای نصب تابلو خروج اضطراری نه تنها یک تعهد قانونی، بلکه اقدامی حیاتی برای حفظ جان انسانها است. نصب صحیح، نورپردازی مناسب، انتخاب محل درست و نگهداری منظم این تابلوها موجب میشود که در شرایط بحرانی، مسیر خروج به روشنی مشخص باشد و از بروز خسارات جانی جلوگیری شود. توجه به جزئیات فنی و اجرایی در نصب این تابلوها، نشان دهنده مسئولیت پذیری و تعهد به ایمنی است. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید واقع شود.
ما در مجموعه اسپین الکتریک، با بهره گیری از یک تیم متخصص، آماده ارائه انواع تجهیزات برای ایمن سازی محیطهای مختلف در برابر حوادث مختلف مانند آتش سوزی، گاز گرفتگی و غیره هستیم. شما همراهان محترم میتوانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان پیش از خرید، از طریق پلهای ارتباطی با ما تماس حاصل فرمایید.
سوالات متداول
آیا نصب تابلو خروج اضطراری در همه ساختمانها الزامی است؟
بله، طبق مقررات ملی ساختمان و دستورالعملهای ایمنی آتش نشانی، نصب تابلو خروج اضطراری در تمام ساختمانهای عمومی، اداری، تجاری، صنعتی و حتی برخی ساختمانهای مسکونی چند طبقه الزامی است. هدف از این الزام، هدایت سریع افراد به سمت مسیرهای خروج ایمن در مواقع بحرانی مانند آتش سوزی یا زلزله است تا از بروز خسارات جانی جلوگیری شود.
چه نوع نوری برای تابلو خروج اضطراری مناسبتر است؟
نور استاندارد نصب تابلو خروج اضطراری، نور LED با شدت یکنواخت، مصرف پایین و طول عمر بالا است. چراغهای LED در برابر حرارت، رطوبت و نوسانات برق مقاوم هستند و در صورت قطع برق نیز با کمک باتری پشتیبان، روشن میمانند. این ویژگیها باعث میشود تابلو در هر شرایطی قابل مشاهده و قابل اعتماد باشد.
هر چند وقت یک بار باید تابلو خروج اضطراری بازبینی شود؟
همانطور که پیشتر هم گفتیم، بازبینی و نگهداری تابلو خروج اضطراری باید به صورت دورهای انجام شود. معمولا هر سه تا شش ماه یک بار. در این بازبینیها عملکرد سیستم روشنایی، وضعیت باتری، سلامت سیم کشی و استحکام نصب تابلو بررسی میشود. انجام این بررسیها به صورت منظم، عملکرد مطمئن تابلو را در شرایط بحرانی تضمین کرده و از خرابیهای احتمالی جلوگیری میکند.
سیستمهای اسپرینکلر آبی یکی از مؤثرترین ابزارهای مهار و اطفای حریق در سازههای ساختمانی بهشمار میروند. استاندارد NFPA-13 به عنوان مرجع اصلی طراحی و نصب این سیستمها، دستورالعملهای دقیقی برای محل نصب، فاصلهگذاری و استثناهای مجاز ارائه میدهد. در این متن به بررسی الزامات اصلی محل نصب اسپرینکلرها و همچنین مواردی که نصب اسپرینکلر در آنها الزامی نیست خواهیم پرداخت.
الزامات پایهای محل نصب اسپرینکلرها
بر اساس بند ۹.۱ استاندارد NFPA-13، محل قرارگیری اسپرینکلرها باید بهگونهای باشد که پوشش کامل بنا را تضمین کرده و عملکرد مؤثر سیستم در هنگام بروز آتشسوزی را تضمین کند. مهمترین الزامات به شرح زیر هستند:
پوشش کامل محدوده ساختمان: اسپرینکلرها باید در تمامی قسمتهای ساختمان نصب شوند، مگر در مواردی که صراحتاً در استاندارد حذف آنها مجاز اعلام شده باشد.
عدم تجاوز از سطح تحت پوشش مجاز: برای هر اسپرینکلر، سطح معینی جهت پوشش حریق در نظر گرفته شده که تجاوز از این محدوده میتواند کارایی سیستم را کاهش دهد.
موقعیت مناسب جهت عملکرد بهینه: اسپرینکلر باید در محلی نصب شود که در زمان بروز حریق، در کوتاهترین زمان ممکن فعال شده و پخش آب بهصورت یکنواخت انجام گیرد.
استثناهای مجاز بر اساس آزمایش: در موارد خاص که نتایج آزمایش نشان دهد انحراف از فواصل استاندارد با اجزای سازهای تأثیری در عملکرد ندارد، نصب طبق نتایج آزمایش مجاز است.
انعطافپذیری در فاصله با سقف: اگرچه فاصله اسپرینکلر با سقف باید در حد مجاز باشد، اما در شرایطی که محاسبات یا آزمایشها عملکرد مشابه با استاندارد را نشان دهند، امکان افزایش این فاصله وجود دارد.
در بند ۹.۲، استاندارد NFPA-13 مواردی را برمیشمارد که در آنها نصب اسپرینکلر الزامی نیست. این استثناها بیشتر مربوط به فضاهای پنهان، غیرقابل دسترسی یا دارای خطر آتشسوزی بسیار پایین است.
۱. فضاهای پنهان با مصالح غیرقابل احتراق یا کماحتراق
در فضاهایی که با مصالح غیرقابل احتراق یا کماحتراق ساخته شدهاند و بار سوختی (combustible loading) کمی دارند، و همچنین دسترسی به آنها محدود است، نصب اسپرینکلر الزامی نیست. این فضاها حتی در صورت وجود بازشوهای کوچک (مانند پلنوم هوا)، همچنان به عنوان فضای پنهان در نظر گرفته میشوند. به شرطی که مجموع مساحت بازشوها کمتر از ۲۰ درصد سطح مرزی فضا باشد و عرض شکافها از ۲۰۰ میلیمتر بیشتر نشود.
۲. ساختارهای با فاصله محدود بین اجزا
فضاهای پنهانی که توسط استدها یا تیرهای چوبی یا فلزی تشکیل شدهاند و فاصله بین اجزای آنها کمتر از ۱۵۰ میلیمتر است، نیازی به اسپرینکلر ندارند. زیرا در این فواصل محدود، گسترش شعله به حدی نیست که اسپرینکلر عملکرد مؤثری داشته باشد.
۳. سقفهای متصل به تیرکها و سقفهای کاذب
اگر سقف به تیرهای چوبی یا سازههای مشابه مستقیماً متصل شده باشد، یا در فاصله کمتر از ۱۵۰ میلیمتر قرار گرفته باشد، نصب اسپرینکلر در فضای بین آنها الزامی نیست. همچنین، اگر سقف به تیرهای مرکب چوبی متصل شده و کانالهای بین آنها به فضاهای کوچکتر از ۱۶۰ فوت مکعب تقسیم شده باشند، میتوان از نصب اسپرینکلر صرفنظر کرد.
۴. فضاهای پرشده با عایق غیرقابل احتراق
در مواردی که فضاهای بین تیرها با عایقهای غیرقابل احتراق پر شده باشند، و یا از عایقهایی با محتوای حرارتی کمتر از ۱۰۰۰ Btu/ft² استفاده شده باشد، نیاز به اسپرینکلر نیست. حتی اگر یک فاصله هوایی حداکثر ۵۰ میلیمتر در بالای عایق وجود داشته باشد، حذف اسپرینکلر مجاز است.
۵. فضاهای بسته کوچک
فضاهای کوچک مجزای کمتر از ۵٫۱ متر مربع که در بالای سقفها یا فضاهای کاذب قرار دارند نیز از نصب اسپرینکلر معاف هستند. همچنین چاههای لولهکشی کمتر از ۰٫۹ متر مربع و ستونهای سازهای با شرایط مشابه نیز در صورت نداشتن منبع اشتعال، نیازی به محافظت ندارند.
۶. استفاده از مصالح مقاوم در برابر آتش
اگر تمامی سطوح داخلی فضاهای پنهان از موادی ساخته شده باشند که در آزمونهای ASTM E84، UL 723 یا ASTM E2768 گسترش شعله کمی داشته باشند، یا از چوب تیمارشده مقاوم در برابر آتش مطابق NFPA 703 استفاده شده باشد، اسپرینکلر حذف میشود.
۷. پیشآمدگیهای سقف و تزئینات بیرونی
پیشآمدگیهای بیرونی مانند ایوانها، سقفهای تزئینی یا اجزای تزئینی نما، در صورتی که عرض آنها کمتر از ۱٫۲ متر باشد و به صورت مناسب تقسیمبندی شده و از فضای داخلی ساختمان جدا شده باشند، میتوانند بدون اسپرینکلر طراحی شوند.
فضاهای زیر طبقات همسطح زمین
فضاهای زیر اسکلهها یا سکوهای بیرونی، در صورتی که برای ذخیرهسازی استفاده نشوند، از ورود زبالههای بادی جلوگیری شود، تجهیزات حرارتی در آنها وجود نداشته باشد و کف بالای آنها کاملاً درزگیر باشد، نیازی به نصب اسپرینکلر ندارند.
استاندارد NFPA-13 با هدف ارتقای ایمنی، طراحی دقیق و جامعی برای محل نصب اسپرینکلرها ارائه میدهد. این استاندارد تلاش کرده است با در نظر گرفتن ویژگیهای ساختاری، مصالح بهکاررفته، حجم فضاها و خطرات محتمل، دستورالعملهایی را ارائه دهد که ضمن حفظ ایمنی، از نصب غیرضروری اسپرینکلر نیز جلوگیری شود.
در پروژههای ساختمانی، تطابق با الزامات این استاندارد نهتنها به کاهش ریسک حریق کمک میکند بلکه بهرهوری هزینهای را نیز بهبود میبخشد. بررسی دقیق استثناها به طراحان این امکان را میدهد که در بخشهایی از ساختمان، از نصب اسپرینکلر صرفنظر کرده و هزینهها را کاهش دهند، بدون اینکه ایمنی کل پروژه به خطر بیافتد. در پایان، توصیه میشود برای هر پروژه، تطبیق کامل طرح سیستم اسپرینکلر با آخرین ویرایش استاندارد NFPA-13 و همچنین تأییدیه سازمانهای مرتبط صورت پذیرد. چراکه حفظ جان و مال افراد در برابر آتشسوزی، اولویتی غیرقابل چشمپوشی در طراحی هر سازهای است.
اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعهای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه میدهیم. برای مشاهده مشخصات فنی، مقایسه مدلها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!
توپ اطفای حریق چیست و چرا به یکی از محبوبترین ابزارهای ایمنی در برابر آتش سوزی تبدیل شده است؟ این وسیله نوین به دلیل عملکرد خودکار، سرعت واکنش بالا و کاربری ساده، توانسته جایگاه ویژهای در محیطهای مسکونی، صنعتی و تجاری پیدا کند. توپ اطفای حریق با طراحی سبک، فعال سازی هوشمند و قابلیت مهار شعله در مراحل اولیه، به کاهش خسارات و افزایش ایمنی کمک میکند. به همین منظور شناخت کامل این محصول به شما کمک میکند تا با اطمینان بیشتری از آن برای حفاظت از خانه، محل کار و تجهیزات خود استفاده کنید. در ادامه این مطلب با ما همراه باشید تا به صورت 0 تا 100 بررسی کنیم که توپ اطفای حریق چیست؟
توپ اطفای حریق چیست؟
در پاسخ به این که توپ اطفای حریق چیست باید بگوییم که یک وسیله ایمنی هوشمند و دارای ویژگی فعال سازی خودکار است که برای کنترل سریع آتش سوزی در مراحل ابتدایی طراحی شده و با قرار گیری در محیط، بدون نیاز به دخالت انسان عمل میکند. این توپ سبک و کروی شکل، حاوی پودر خاموش کننده است و به محض تماس با شعلههای آتش، طی چند ثانیه منفجر شده و مواد خاموش کننده را در محیط پخش میکند تا دما را کاهش داده و آتش را مهار کند.
استفاده آسان، عملکرد خودکار، پوشش مناسب برای آتشهای کلاس A، B و C و قابلیت نصب در مکانهای پر خطر، توپ اطفای حریق را به یکی از بهترین ابزارهای نوین ایمنی تبدیل کرده است. این وسیله با سرعت واکنش بالا، هزینه نگهداری کم و نصب ساده، یک گزینه ایده آل برای پیشگیری از گسترش آتش و افزایش امنیت خانه و محل کار محسوب میشود.
توپ اطفای حریق از چند جزء اصلی ساخته شده که هر کدام در عملکرد درست و ایمن آن نقش دارند. در این قسمت از مقاله بررسی میکنیم که اجزاء اصلی تشکیل دهنده توپ اطفای حریق چیست:
حال ممکن است این سوال برای شما به وجود بیاید که شیوه عملکرد توپ اطفای حریق چیست؟ لازم است بگوییم که این عناصر برای مهار آتش سوزی تنها به 4 مرحله نیاز دارند. این مراحل شامل موارد زیر میشود:
تماس یا تشخیص شعله
توپ اطفای حریق معمولا در نقاط پر خطر نصب یا قرار میگیرد تا هر گاه آتش در محدوده پوشش آن شکل گرفت، توپ به صورت مستقیم یا با برخورد شعله یا گرما درگیر شود. طراحی کروی و رنگ چشم گیر توپ کمک میکند تا در مواجهه با جرقه یا شعله کوچک، توپ به سرعت در تماس با آتش قرار گیرد. در بعضی مدلها نیازی به برخورد مستقیم نیست و افزایش دما در محیط موجب فعال سازی مکانیزم داخلی میشود. این مرحله اهمیت بالایی در پیشگیری از گسترش حریق دارد، چرا که توپ درست در مرحله اولیه آتش یعنی فاز شعله ور شدن، وارد عمل میشود و بدین ترتیب احتمال توسعه آتش به حداقل میرسد.
فعال سازی و انفجار کنترل شده
اما وقتی توپ در معرض آتش یا دمای بحرانی قرار گیرد، ماده حساس داخلی یا مکانیزم فشار داخل توپ فعال میشود و پوسته توپ به صورت کنترل شده میشکند یا منفجر میشود. این انفجار کوچک در واقع فرایندی مهندسی شده است که با فشار داخلی و طراحی پوسته، پودر یا عامل خاموش کننده را به صورت پودری و پخش شونده به بیرون پرتاب میکند. هدف این مرحله آزاد سازی سریع و یکنواخت عامل خاموش کننده در حجم مشخصی از فضا است تا به سرعت با اکسیژن و شعله واکنش نشان دهد. شایان ذکر است که طراحی توپ اطفای حریق باید به گونهای باشد که نیروی پخش کننده کافی باشد اما آسیبی به محیط وارد نکند.
پخش پودر خاموش کننده
پس از شکستن پوسته، پودر یا عامل خاموش کننده به صورت ذرات ریز و به طور گسترده در محیط پخش میشود و لایهای نازک اما کاربردی را روی منابع آتش و سطح اطراف ایجاد میکند. این پخش یکنواخت باعث قطع دسترسی شعله به اکسیژن، کاهش دمای سطح و خنثی سازی واکنشهای شعلهای میشود. بسته به نوع توپ، عامل میتواند برای خاموش کردن انواع کلاسهای آتش مناسب باشد. در پایان فراموش نکنید که انتخاب صحیح نوع توپ و نگهداری درست تضمین میکند که پخش کننده در زمان حریق بهترین پوشش و اثر بخشی را داشته باشد.
خنک کردن، غیر فعال سازی منبع و اقدامات پس از خاموش کردن آتش
اما در نهایت، پس از انتشار عامل خاموش کننده و مهار شعله، ذرات پودر به خنک سازی موضعی کمک کرده و از احتمال شعله ور شدن مجدد، جلوگیری به عمل میآورند. همچنین لازم به ذکر است که پوشش ایجاد شده مانع از رسیدن اکسیژن جدید به منابع داغ میشود. در این مرحله باید هوشیار بود. بررسی منبع آتش برای اطمینان از خاموشی کامل، تهویه محیط جهت حذف دود و بخارات و همچنین پاک سازی ذرات پودر متناسب با دستورالعمل سازنده لازم است. توپ اطفای منفجر شده معمولا باید تعویض یا بازیافت شود و برچسبهای نگهداری، تاریخ انقضا و محل نصب مجدد رعایت شود تا در آینده نیز پوشش حفاظتی استانداردی فراهم بماند.
اما برخی از افراد اعتقاد دارند که استفاده از سایر تجهیزات کلیدی در سیستم اطفا حریق، میتواند کاربردیتر از توپ اطفای حریق باشد. با ما همراه باشید تا به شما بگوییم که اصلیترین مزایای استفاده از توپ اطفای حریق چیست:
واکنش سریع و مهار حریق در مراحل اولیه
اولین مزیت توپ اطفای حریق چیست؟ توپ اطفای حریق به خاطر طراحی خودکار و حساس به حرارت، میتواند در کسری از ثانیه پس از شکل گیری آتش وارد عمل شود و شعله را قبل از گسترش خاموش کند. این واکنش سریع باعث کاهش قابل توجهی در خسارت ناشی از آتش سوزی و کاهش خطر برای افراد میشود، زیرا نیازی به حضور و تصمیم گیری فوری کاربر نیست. به طور کلی، توپ به صورت غیر فعال اما آماده در محل نصب قرار گرفته و هنگام افزایش دما یا تماس مستقیم با شعله فعال میشود. اگر هدف شما جلوگیری از توسعه آتش و اقتصاد در هزینههای بازسازی است، استفاده از توپ اطفای حریق بهترین گزینه برای مهار آتش در همان مرحله آغازین است.
استفاده ساده و بدون نیاز به آموزش خاص
یکی دیگر از مزایای کلیدی توپ اطفای حریق، سادگی کاربرد آن است. بر خلاف کپسولهای دستی که نیاز به دانش نحوه گرفتن، نشانه گیری و فشار دادن اهرم دارند، توپ نیازی به عملیات پیچیده ندارد و با قرار گیری در محل مناسب به صورت خودکار عمل میکند. این مزیت به خصوص در اماکنی با کاربرانی غیر حرفهای یا در فضاهای شلوغ و پر خطر مانند آشپزخانههای صنعتی، گاراژها، انبارها و غیره، اهمیت بسیار بالایی دارد، زیرا حتی در غیاب آموزش تخصصی، توپ قادر است نتیجه قابل اتکایی در خاموش کردن اولیه ارائه دهد و ریسک خطای انسانی را به حداقل برساند.
پوشش وسیع و توزیع یکنواخت عامل خاموش کننده
همانطور که پیشتر هم گفتیم، توپهای اطفای حریق هنگام فعال سازی، عامل خاموش کننده را به صورت پودری و به طور گسترده در فضا پراکنده میکنند که این پخش یکنواخت باعث پوشش سطوح و منابع آتش در محیط میشود. حال مزیت این ویژگی توپ اطفای حریق چیست؟ این ویژگی باعث میشود توپها نه تنها یک نقطه کوچک را هدف بگیرند بلکه توانایی مقابله با آتشهای کوچک پراکنده یا چند منبعی را داشته باشند. لذا در محیطهایی مانند انبارها، کارگاهها و اتاقهای برق که احتمال وجود چندین منبع آتش کوچک هست، توپ میتواند پوشش موثری فراهم کرده و از توسعه حریق جلوگیری کند.
هزینه نگهداری پایین و طول عمر مناسب
در مقایسه با برخی از سیستمهای اطفای خودکار یا کپسولهای فشار بالا که نیاز به سرویس دورهای پیچیده و هزینه بر دارند، توپ اطفای حریق معمولا هزینه نگهداری کمتر و طول عمر عملیاتی معقولی دارد. نصب آسان، عدم نیاز به بررسی فشار سیلندر و سرویسهای تخصصی مکرر و همچنین تعویض ساده پس از استفاده، باعث میشود که مجموع هزینه مالکیت توپ در بسیاری از سناریوها پایینتر از گزینههای دیگر باشد. این ویژگی اقتصادی کمک میکند که کسب و کارها و خانوادهها با بودجه محدود نیز بتوانند لایهای کلیدی از حفاظت در برابر آتش را فراهم کنند.
انعطاف پذیری در مراحل نصب
ابتدا ممکن است بپرسید که منظور از انعطاف پذیری در نصب توپ اطفای حریق چیست؟ این بدان معناست که توپ اطفای حریق را میتوان در نقاطی نصب یا قرار داد که نصب سیستمهای ثابت اطفا یا نگهداری کپسول دشوار یا پر هزینه است. اندازه و شکل کروی توپ امکان قرار دادن آن در گوشهها و فضاهای محدود را فراهم میکند و به علت عمل خودکار، حتی در دسترسی محدود نیز میتواند عملکرد مناسبی ارائه دهد. این انعطاف پذیری نصب باعث میشود تا توپها گزینه محبوبی برای تکمیل سیستمهای ایمنی در محیطهای مسکونی، صنعتی سبک و تجاری باشند.
نکات مهم در اجرای توپ اطفای حریق چیست؟
با وجود این که بهره گیری از توپ اطفای حریق عملکرد نسبتا سادهای را در مقابله با حریق ارائه میدهد، اما عدم توجه به نکات مهم در نصب این تجهیزات، میتواند زیان بار باشد. با ما همراه باشید تا بگوییم که نکات مهم در اجرای توپ اطفای حریق چیست:
انتخاب محل نصب مناسب و تعیین پوشش دهی
انتخاب محل نصب یکی از کلیدیترین نکات در افزایش بهره وری توپ اطفای حریق است. توپها باید در نقاط پر خطر و در ارتفاع و مکانی قرار گیرند که شعلههای احتمالی به سرعت با آن در تماس قرار بگیرند. به همین منظور، قبل از نصب، سطح پوشش موثر هر توپ را بررسی کنید و طوری نصب نمایید که شعله در فاصله پوشش توپ قرار گیرد. نصب صحیح باعث میشود توپها در مرحله ابتدایی حریق فعال شوند و از گسترش آتش جلوگیری کنند. این نکته نه تنها کارایی توپ را افزایش میدهد بلکه در بهینه سازی هزینهها و کاهش نیاز به تعداد زیاد توپ در فضاهای کوچک نقش دارد.
رعایت دستورالعمل کارخانه و تاریخ انقضا
همانند هر وسیله دیگری، در استفاده از توپ اطفای حریق نیز سعی کنید که همیشه دستورالعمل سازنده را مطالعه و رعایت کنید. هر مدل توپ ممکن است ویژگیها، نوع عامل خاموش کننده و شرایط نگهداری متفاوتی داشته باشد. به برچسبها و تاریخ انقضا توجه کنید چون مواد داخل توپ یا پوشش خارجی ممکن است با گذر زمان خواص خود را از دست دهند. نگهداری مطابق دفترچه شامل حفاظت در برابر نور مستقیم خورشید، رطوبت شدید یا یخ زدگی و کنترل دورهای وضعیت ظاهری توپ است. رعایت این نکات تضمین میکند توپ هنگام نیاز عملکرد مورد انتظار را ارائه دهد و در صورت منقضی شدن یا آسیب دیدن، به موقع تعویض شود.
بررسی و آزمایش دورهای بدون دستکاری مکانیزم داخلی
بازرسی دورهای بصری بخشی از نگهداری پیشگیرانه هر عنصری از سیستم اعلام حریق است. هر چند توپها طراحی سادهای دارند ولی باید به صورت منظم بررسی شوند تا ترک، آسیب فیزیکی یا تغییر رنگ که میتواند نشان دهنده خرابی باشد شناسایی شود. این بررسیها باید بدون باز کردن یا دستکاری مکانیزم داخلی انجام شود. به عبارت دیگر، باز کردن پوسته یا تلاش برای بازسازی توپ خطرناک است و کارایی آن را از بین میبرد. شایان ذکر است که ثبت زمان و نتیجه هر بازرسی در دفترچه نگهداری به شما کمک میکند چرخه تعویض و بررسی را مدیریت کنید و ریسک خرابی غیر منتظره را کاهش دهید.
آموزش اولیه ساکنین یا کارکنان و تعیین مسئول نگهداری
اگر چه توپ اطفای حریق خود فعال است و نیاز به عملیات پیچیده ندارد، آشنایی ساکنین یا کارکنان با عملکرد کلی، محلهای نصب و اقدامات پس از فعال سازی ضروری است. آموزش کوتاه شامل اینکه در صورت انفجار توپ چه اقداماتی باید انجام شود، باعث میشود واکنش افراد سازمان یافته و ایمن باشد. لذا تعیین یک مسئول نگهداری برای بازبینی دورهای، ثبت بازرسیها و پیگیری تعویضها نیز کمک میکند تا توپها همیشه در وضعیت عملیاتی مناسب باقی بمانند.
تطابق با نوع حریق و محدودیتهای عامل خاموش کننده
قبل از اعتماد کامل به توپها، مطمئن شوید نوع توپ انتخابی برای کلاسهای حریق محتمل در محل شما مناسب است. برخی توپها برای همه کلاسها مناسب نیستند و استفاده نادرست ممکن است اثر بخشی را کاهش دهد یا خطر ایجاد کند. همچنین دقت کنید که توپ برای محیطهای حساس مثل آشپزخانههای تجاری یا مکانهای دارای تجهیزات الکترونیکی نیازمند مدلهای خاص یا مکملهایی از جمله سیستمهای تهویه و پاک سازی پس از استفاده است.
اقدامات پس از فعال سازی و برنامه جایگزینی
پس از فعال سازی توپ، نخست ایمنی افراد و اطفای کامل منبع آتش را در اولویت قرار دهید. پس از اطمینان از خاموشی، محیط را تهویه کرده و ذرات پودر را مطابق دستورالعمل سازنده پاک سازی کنید تا از آسیب رسیدن به تجهیزات الکترونیکی و تنفس پودر جلوگیری شود. توپ منفجر شده باید سریعا از مدار خارج و جایگزین گردد. داشتن یک برنامه از پیش تعیین شده برای تامین و نصب توپ جایگزین و همچنین ثبت تاریخ و علت استفاده به حفظ سطح حفاظتی مستمر کمک میکند. این روند پس از استفاده، اهمیت بالایی در حفظ ایمنی بلند مدت و جلوگیری از ایجاد خلا حفاظتی دارد.
کلام پایانی
همانگونه که دیدید در این مقاله به طور کامل به بررسی این موضوع پرداختیم که توپ اطفای حریق چیست؟ دانستیم که توپ اطفای حریق به عنوان یک سیستم اطفای خودکار و کم هزینه، نقش مهمی در جلوگیری از گسترش آتش و کاهش خطرات احتمالی دارد. مزایای فراوان توپ اطفای حریق که به آنها اشاره کردیم، این وسیله را به انتخابی هوشمندانه برای ارتقای ایمنی تبدیل کرده است. در پایان فراموش نکنید که استفاده از توپ اطفای حریق میتواند یک لایه محافظتی مطمئن برای جلوگیری از حوادث ناگهانی و ایجاد آرامش خاطر در محیطهای مختلف باشد. ضمن سپاس از همراهی شما با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده مفید بوده باشد.
ما در مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و تجهیز انواع سیستمهای اعلام حریق و تجهیزات مرتبط با آن فعالیت میکنیم. شما همراهان محترم میتوانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان پیش از خرید، از طریق پلهای ارتباطی با ما تماس حاصل فرمایید.
آیا توپ اطفای حریق برای انواع آتش سوزی مناسب است؟
توپ اطفای حریق معمولا برای مهار آتشهای کلاس A، B و C مناسب است. یعنی برای مواد جامد، مایعات قابل اشتغال و آتش سوزیهای الکتریکی. البته بسته به برند و مدل، ممکن است سطح پوشش و نوع پودر متفاوت باشد. لذا قبل از خرید، حتما برچسب مشخصات را بررسی کنید تا مطمئن شوید با شرایط محیط شما تطابق دارد.
آیا توپ اطفای حریق نیاز به نگهداری و سرویس دورهای دارد؟
جالب است بدانید که بر خلاف کپسولهای آتش نشانی، توپهای اطفا نیاز به سرویس تخصصی دورهای ندارند. فقط باید به صورت چشمی بررسی شوند تا پوسته سالم باشد و تاریخ انقضا نگذشته باشد. همچنین قرار دادن توپ در محیطهای خیلی گرم، مرطوب یا در معرض نور مستقیم خورشید توصیه نمیشود.
اقدامات لازم پس از فعال شدن توپ اطفای حریق چیست؟
بعد از فعال سازی، ابتدا مطمئن شوید که آتش به طور کامل خاموش شده و محیط را با احتیاط تهویه کنید. سپس پودر پراکنده شده را طبق دستورالعمل سازنده پاک سازی کنید، مخصوصا اگر وسایل الکترونیکی در محل وجود دارد. توپ منفجر شده باید کنار گذاشته شده و با یک توپ جدید جایگزین شود تا سطح ایمنی محیط حفظ گردد.
