ایمنی در برابر آتشسوزی همواره یکی از دغدغههای مهم در طراحی و بهرهبرداری از ساختمانها بوده است. با گسترش سازههای مدرن و فضاهای بسیار بزرگ مانند انبارها، سالنهای نمایش، فرودگاهها و مراکز خرید، نیاز به سیستمهایی با قابلیت تشخیص سریع حریق در فواصل طولانی بیش از پیش احساس میشود. آشکارسازهای دودی نقطهای که در فضاهای کوچک کاربرد دارند، در این نوع محیطها به دلیل وسعت زیاد، کارایی لازم را ندارند. در چنین شرایطی، بیم دتکتور (Beam Detector) یا آشکارساز دودی بیم به عنوان یک فناوری حیاتی معرفی میشود.
در این مقاله به صورت کامل به نحوه کار بیم دتکتور، اجزای تشکیلدهنده، مزایا، چالشها و کاربردهای آن میپردازیم تا درک درستی از این چشمهای نامرئی نگهبان به دست آوریم.
نحوه کار بیم دتکتور: اصول عملکرد و ساختار
برای درک بهتر نحوه کار بیم دتکتور ابتدا باید با اصول فیزیکی تشخیص دود و اجزای تشکیلدهنده این سیستم آشنا شویم.
۱. اساس فیزیکی تشخیص دود در بیم دتکتور
بیم دتکتور بر پایه دو پدیده فیزیکی مهم کار میکند: پراکندگی نور (Scattering) و تضعیف نور (Attenuation). زمانی که نور از محیط عبور میکند، در صورت وجود ذرات دود در مسیر، بخشی از نور جذب یا پراکنده میشود و شدت نوری که به گیرنده میرسد کاهش مییابد. بیم دتکتور این کاهش شدت نور را اندازهگیری کرده و آن را به عنوان نشانهای از وجود دود و احتمال وقوع آتشسوزی تفسیر میکند.
نکته مهم این است که برای کاهش اثرات عوامل مزاحم محیطی (مانند گرد و غبار یا رطوبت) بیشتر بیم دتکتورها از نور مادون قرمز (IR) استفاده میکنند. نور مادون قرمز نسبت به نور مرئی کمتر تحت تاثیر ذرات کوچک یا بخار آب قرار میگیرد و بیشتر تحت تاثیر ذرات بزرگ دود است، که دقت سیستم را افزایش میدهد.

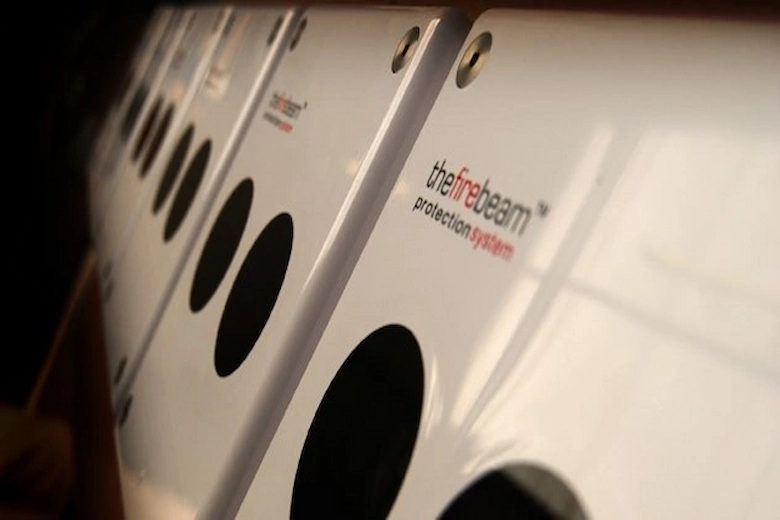

۲. اجزای اصلی بیم دتکتور
برای توضیح نحوه کار بیم دتکتور باید اجزای تشکیلدهنده آن را بشناسیم:
- فرستنده (Transmitter): منبع نور مادون قرمز که پرتوی باریک و کنترلشدهای را به سمت گیرنده میتاباند.
- گیرنده (Receiver): فوتودیود یا آرایهای از حسگرها که نور را دریافت کرده و تغییرات شدت آن را به سیگنال الکتریکی تبدیل میکند.
- واحد کنترل (Control Unit): پردازشگر سیگنالها که تغییر شدت نور را تحلیل میکند و در صورت عبور از آستانه تعیینشده، وضعیت آلارم را فعال مینماید.
۳. انواع پیکربندی بیم دتکتور
بسته به شرایط فضا و نوع پروژه، بیم دتکتور میتواند در دو پیکربندی نصب شود:

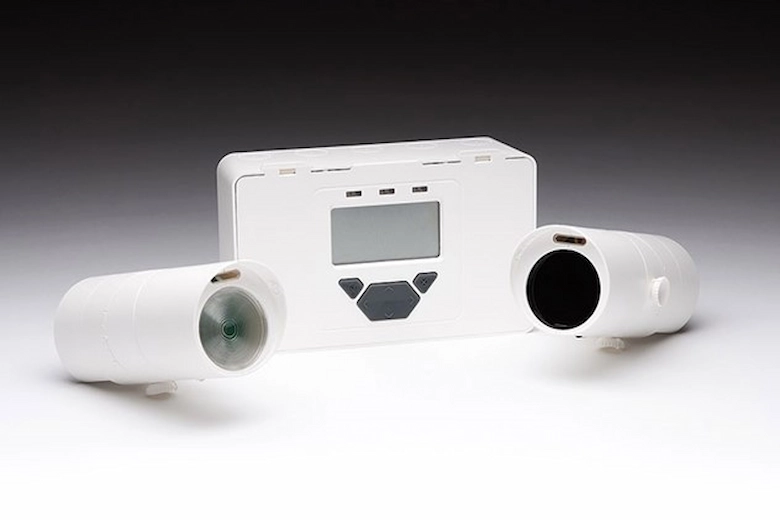

- بیم دتکتور نوع جداگانه (Transmitter/Receiver): در این مدل، فرستنده و گیرنده به صورت مجزا در دو طرف فضا نصب میشوند. پرتوی نور از فرستنده به گیرنده میتابد و تغییر شدت آن مانیتور میشود. این نوع برای فواصل طولانی تا 150 متر مناسب است.

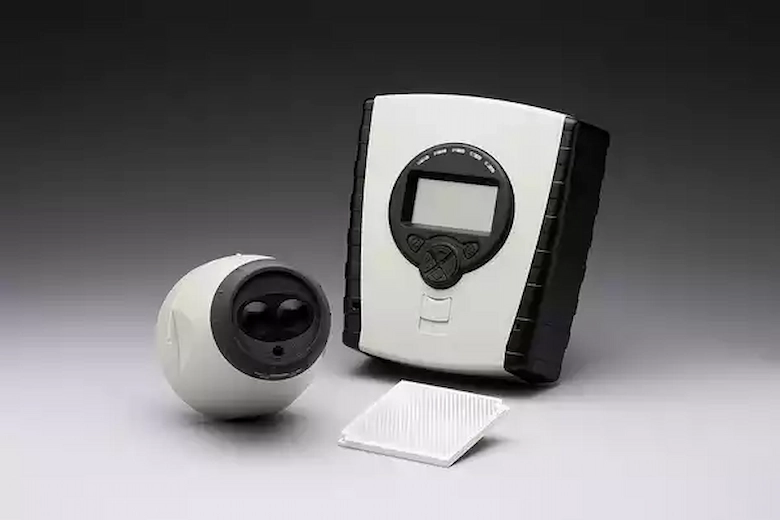

- بیم دتکتور نوع بازتابنده (Reflective Type): در این مدل، فرستنده و گیرنده در یک واحد مشترک قرار دارند و پرتوی نور به سمت یک آینه بازتابنده ارسال میشود. نور پس از بازتاب به گیرنده بازمیگردد. این مدل نصب سادهتری دارد ولی برای فواصل کوتاهتر (تا 100 متر) کاربرد دارد.
- بیشتر بخوانید: مهندسی حریق چیست؟ | (0 تا 100) چیزی که باید بدانید
۴. نحوه کار بیم دتکتور در شرایط عادی و حریق
برای درک بهتر نحوه کار بیم دتکتور باید بدانیم این سیستم چگونه بین وضعیت عادی و حریق تفاوت قائل میشود.
- حالت عادی: در شرایطی که دود در مسیر پرتو وجود ندارد، نور بدون مانع به گیرنده میرسد. گیرنده سیگنال با شدت کامل را دریافت میکند و سیستم وضعیت “عادی” را نمایش میدهد.
- حالت حریق: با ورود دود به مسیر پرتو، شدت نور به علت جذب و پراکندگی کاهش مییابد. گیرنده کاهش سیگنال را تشخیص داده و در صورتی که از آستانه تنظیمشده بیشتر باشد، آلارم حریق فعال میشود.
این اصل ساده اما بسیار حساس، اساس نحوه کار بیم دتکتور است و دقت بالای آن، این سیستم را برای فضاهای وسیع ایدهآل میسازد.
۵. تکنولوژیهای پیشرفته در بیم دتکتور
برای افزایش دقت و کاهش خطاها، بیم دتکتورها از تکنیکهای مدرن بهره میبرند:
- جبران رانش (Drift Compensation): با گذشت زمان ممکن است لنزها کثیف شوند یا گرد و غبار روی سیستم بنشیند. این تکنولوژی به صورت هوشمند تغییرات تدریجی را جبران میکند تا از آلارمهای کاذب جلوگیری شود.
- همترازی خودکار (Auto Alignment): بیم دتکتورهای پیشرفته به سیستم همترازی خودکار مجهز هستند که در زمان نصب و همچنین در زمان تغییرات سازهای بهطور خودکار مسیر پرتو را اصلاح میکنند.
- فیلترهای نوری: برای جلوگیری از تاثیر نورهای مزاحم مانند نور خورشید یا نور چراغهای قوی از فیلترهای مخصوص استفاده میشود.
- تشخیص چندمعیاره (Multi-Criteria Detection): برخی بیم دتکتورها علاوه بر سنجش شدت نور، از سنسورهای حرارتی یا سنسور گاز هم بهره میبرند تا دقت تشخیص افزایش یابد.
۶. کاربردهای بیم دتکتور
یکی از مزایای بیم دتکتورها، کاربرد گسترده آنها در پروژههای مختلف است. این سیستمها به ویژه در فضاهایی که نیاز به پوشش وسیع و سقفهای بلند دارند، بسیار موثر هستند. مهمترین کاربردهای بیم دتکتور عبارتند از:
- انبارها و سولههای صنعتی بزرگ
- سالنهای ورزشی و نمایش
- فرودگاهها و ایستگاههای راهآهن
- مراکز خرید و فروشگاههای بزرگ
- آتریومها و لابیهای هتلهای بلندمرتبه
۷. مزایای بیم دتکتور
بیم دتکتورها در مقایسه با دتکتورهای نقطهای و سیستمهای نمونهبردار هوا (ASD) مزایای متعددی دارند:
- پوشش وسیع: یک بیم دتکتور میتواند تا دهها متر را پوشش دهد.
- هزینه کمتر: کاهش تعداد دتکتورها و سیمکشی.
- مناسب برای ارتفاع بالا: تشخیص سریع دود در فضاهای با سقف بلند.
- کاهش آلارمهای کاذب: به لطف فناوریهای جبران رانش و فیلترهای نوری.
- نگهداری آسان: به دلیل تعداد کمتر تجهیزات و دسترسی سادهتر.
- بیشتر بخوانید: معرفی (0 تا 100) سیستم اعلام حریق کارخانه
۸. چالشها و نکات مهم طراحی
اگرچه بیم دتکتورها مزایای بسیاری دارند، در زمان طراحی و نصب باید به نکات زیر دقت کرد:
- همترازی دقیق: نصب اشتباه یا تغییر موقعیت فرستنده و گیرنده میتواند عملکرد را مختل کند.
- انسداد مسیر پرتو: وجود موانع متحرک مانند جرثقیلها یا قفسههای بلند میتواند باعث آلارم کاذب شود.
- نورهای مزاحم: نور مستقیم خورشید یا منابع نوری قوی باید کنترل شوند.
- شرایط محیطی: گرد و غبار شدید، رطوبت بالا یا تغییرات دمایی باید در طراحی سیستم در نظر گرفته شوند.
- الگوی جریان هوا: مسیر حرکت دود باید طوری باشد که به سرعت وارد مسیر پرتو شود.
۹. مقایسه با سایر سیستمها

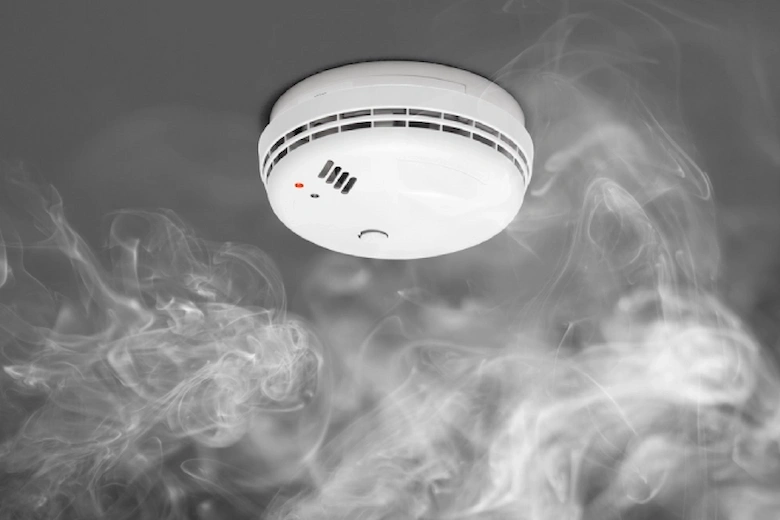

در مقایسه با دتکتورهای نقطهای، بیم دتکتورها برای فضاهای بزرگ بسیار مناسبتر هستند و هزینه کمتری دارند. در حالی که دتکتورهای نمونهبردار هوا (ASD) حساسیت بسیار بالاتری دارند، اما قیمت آنها بهمراتب بیشتر است و نصب پیچیدهتری نیاز دارند. بیم دتکتورها راهحلی مقرونبهصرفه و موثر برای پوشش وسیع و تشخیص سریع حریق هستند.
نتیجهگیری
در این مقاله از اسپین الکتریک تلاش کردیم به صورت جامع به نحوه کار بیم دتکتور و اهمیت آن در سیستم اعلام حریق بپردازیم. بیم دتکتورها به عنوان یک راهکار پیشرفته، دقت بالا و پوشش گستردهای را برای فضاهای وسیع و ساختمانهای با ارتفاع زیاد فراهم میکنند. با درک صحیح نحوه عملکرد و رعایت اصول طراحی، این دتکتورها میتوانند به شکل موثری امنیت ساختمانها را در برابر حریق تضمین کنند.
استفاده از بیم دتکتور بهعنوان “چشمهای همیشه بیدار” در فضاهای صنعتی و تجاری میتواند جان و مال افراد را در برابر خطر آتشسوزی محافظت کند. با توجه به پیشرفت فناوری، آینده بیم دتکتورها به سمت هوشمندتر شدن و افزایش دقت حرکت میکند و انتظار میرود نقش پررنگتری در سیستمهای ایمنی ساختمانهای مدرن ایفا نمایند.
