نصب دتکتور حرارتی خطی روی سینی کابل

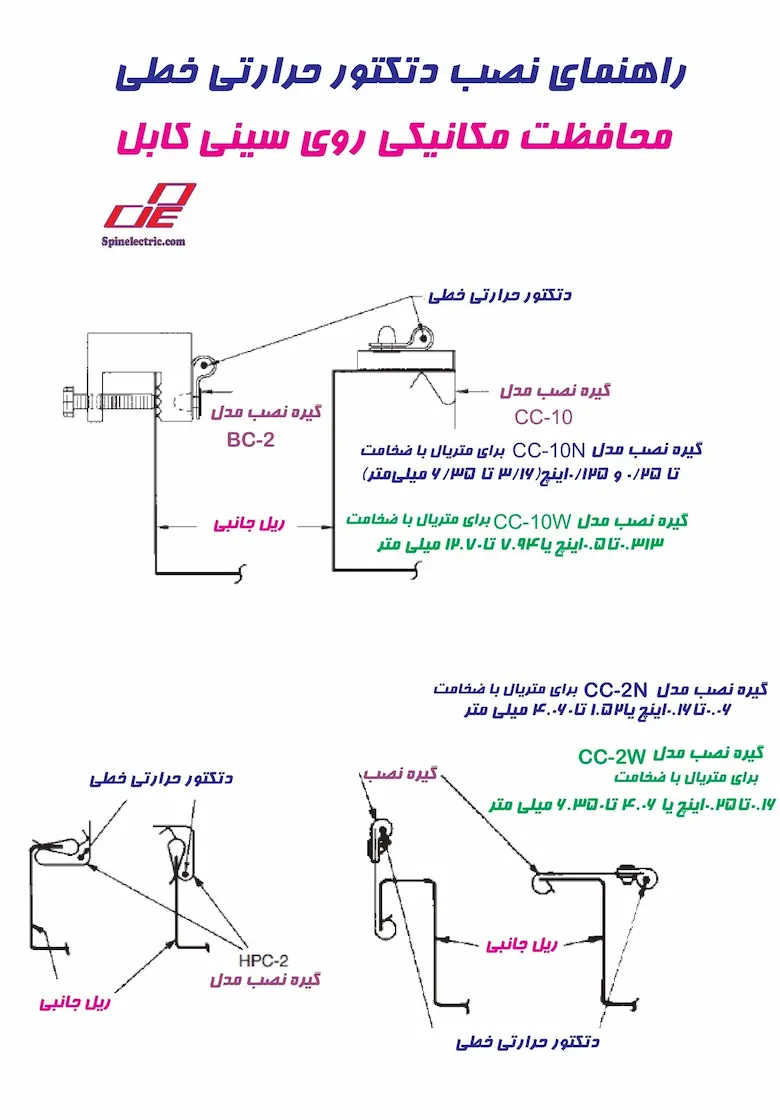

یک الگوی موج سینوسی، باید هنگام نصب دتکتور حرارتی خطی در کاربرد سینی کابل استفاده شود. حداکثر فاصله بین هر قله یا دره نباید از ۶ فوت (۱٫۸ متر) بیشتر باشد. سیم دتکتور در کنارههای سینی کابل با استفاده از مناسبترین گیره نصب، بر اساس ساختار سینی، در جای خود محکم میشود.
دتکتور بر روی تمامی کابلهای برق و کنترل موجود در سینی نصب میشود و فاصلهگذاری آن مطابق شکل انجام میگیرد. در آینده هنگامی که کابلهای اضافی به داخل سینی کشیده میشوند، باید در زیر دتکتور حرارتی خطی قرار گیرند.
برآورد طول دتکتور حرارتی خطی برای سینی کابل
نیاز است که دتکتور حرارتی خطی بهصورت الگوی موج سینوسی اجرا شود، بنابراین ممکن است برآورد طول کلی مورد نیاز دتکتور حرارتی خطی برای یک مسیر مشخص دشوار باشد. محاسبه زیر به تعیین مقدار تقریبی دتکتور حرارتی خطی مورد نیاز برای نصب در سینی کابل کمک میکند.
برای تعیین تعداد کلیپ یا گیره نصب در طول سینی کابل، طول سینی کابل را بر ۳ تقسیم کرده و عدد ۱ را به آن اضافه کنید.
بیشتر بخوانید: طراحی لولهکشی سیستم اطفاء حریق با گاز CO₂ بر اساس استاندارد NFPA 12
نصب دتکتور حرارتی خطی روی تسمه نقاله
چندین ناحیه رایج برای حفاظت در سیستمهای نقاله وجود دارد. غلتکهایی که به دلیل اصطکاک ناشی از از دست رفتن روغن کاری بیش از حد داغ میشوند و یاتاقانهای غلتکی داغشده میتوانند باعث آتشسوزی در تسمه نقاله و/یا مواد روی آن شوند. همچنین، مواد روی نقاله ممکن است بر اثر اصطکاک یا جرقه مشتعل شوند. خرابی یا فشار بیش از حد نیز ممکن است موجب داغ شدن بیش از حد موتورهای محرک و آتشسوزی شود. اینها همگی از نواحی رایج برای حفاظت در یک سیستم نقاله هستند. جزئیات مربوط به کاربرد دتکتور حرارتی خطی در نقالهها در شکلهای زیر نمایش داده شده است.
در برخی موارد، ممکن است لازم باشد برای پشتیبانی از دتکتور حرارتی خطی از یک سیم راهنما استفاده شود . در این نوع نصب، سیم باید در هر ۱۵ فوت (۴٫۵ متر) پشتیبانی شود. این کار از آویزان شدن سیم جلوگیری میکند، که ممکن است در عملکرد نقاله اختلال ایجاد کرده یا توسط مواد حملشده آسیب ببیند.
حتماً با اپراتورهای کارخانه مشورت شود تا ارتفاع مواد حملشده و نحوه بارگیری آنها روی نقاله مشخص گردد. بهعنوانمثال، اگر نقاله از سمت راست بارگیری شود، احتمالاً ارتفاع مواد در سمت چپ نقاله بیشتر خواهد بود. بنابراین، دقت بیشتری در تعیین محل نصب دتکتور باید صورت گیرد. در نظر گرفتن این موارد از آسیب غیرضروری به دتکتور حرارتی خطی جلوگیری میکند.
بیشتر بخوانید: طراحی سیستم اطفاء حریق با گاز دیاکسید کربن (CO₂)
راهنمای نصب دتکتور حرارتی خطی بالای تسمه نوار نقاله
شکل بالا دتکتور حرارتی خطی با سیم نگهدارنده نوع M را نشان میدهد که مستقیماً بالای نوار نقالهای که باید تحت حفاظت قرار گیرد نصب شده است.
در صورت امکان، دتکتور باید به پوششی متصل شود که بیش از ۲٫۳ متر بالاتر از نوار نقاله نباشد و در یک سطح افقی یا موازی با خط نوار نقاله قرار گیرد. این پوشش بهعنوان جمعکننده حرارت عمل کرده و باعث کشف زودهنگام میشود.
پشتیبانی توسط سیم نگهدارنده انجام میشود که با یک پیچ تنظیم (ترنباکل) در فاصله حداکثر ۷۵٫۷ متر مهار شده است. از وسایل مهار تأییدشده میانی در فواصل ۴٫۵ تا ۶ متر استفاده میشود تا کشیدگی مناسب دتکتور حفظ شود.
راهنمای نصب دتکتور حرارتی خطی بر روی بازوی هرزگرد تسمه نوار نقاله
نوع تسمهای (نصب بر روی بازوی هرزگرد)
شکلهای بالا دتکتور حرارتی خطی با سیم نگهدارنده نوع M را نشان میدهد که در هر دو طرف تسمه، در ناحیه بین هرزگرد و غلتک نصب شده است.
پشتیبانی توسط سیم نگهدارنده انجام میشود که با یک پیچ تنظیم (ترنباکل) در فاصله حداکثر ۷۵٫۷ متر مهار شده تا کشیدگی مناسب دتکتور حفظ شود.
از وسایل مهار تأییدشده در محل هر هرزگرد استفاده میشود تا از تماس دتکتور با قطعات متحرک جلوگیری شود.
*استفاده از سیم نگهدارنده اختیاری است؛ اما در صورت عدم استفاده از آن، ممکن است به بستهای اضافی نیاز باشد.
Bottom of Form
راهنمای نصب دتکتور حرارتی خطی برای نصب در کنار تسمه نوار نقاله
نصب در کنار تسمه – به شکلهای بالا مراجعه شود
(الف) محل سوم و اختیاری برای نصب دتکتور حرارتی خطی در کنار و کمی بالاتر از تسمه است.
(ب) دتکتور را با استفاده از سیم نگهدارنده نوع M* در هر دو طرف تسمه، زیر یک نبشی به ابعاد ۷٫۶ × ۷٫۶ × ۰٫۳ سانتیمتر نصب کنید. این نبشی بهعنوان جمعکننده حرارت و نگهدارنده عمل میکند. نبشی باید در فاصله ۷٫۶ تا ۱۰٫۲ سانتیمتر بالاتر از تسمه و دقیقاً در بالای مسیر یاتاقانهای بیرونی غلتکها قرار گیرد.
(ج) دتکتور را با مهار سیم نگهدارنده به پیچ تنظیم و چشمیهایی که در فواصل حداکثر ۷۵٫۷ متر قرار دارند، و همچنین با استفاده از بستهای تأییدشده دتکتور حرارتی خطی که در فواصل حدود ۴٫۵ تا ۶ متر نصب میشوند، پشتیبانی کنید تا از افتادگی جلوگیری شده و تماس با قطعات متحرک صورت نگیرد.
(د) روش جایگزین، استفاده از دتکتور بدون سیم نگهدارنده است که در این حالت دتکتور مستقیماً با گیرههای نصب تأییدشده در فواصل ۱٫۵ تا ۳ متر به نبشی متصل میشود.
راهنمای نصب دتکتور حرارتی خطی برای نصب در تجهیزات توزیع برق
شکل بالا دتکتور حرارتی خطی را نشان میدهد که از میان یک تابلو کنترل موتور عبور داده شده است. این دتکتور با بستهای سیمی PM-3 به تجهیز تحت حفاظت مهار شده است. سایر تجهیزاتی که ممکن است به همین روش محافظت شوند شامل ترانسفورماتورها، تابلوهای برق، پستها، بانکهای مقاومت و غیره هستند، مشروط بر اینکه دمای محیط از حد مجاز دتکتور تجاوز نکند.
راهنمای نصب دتکتور حرارتی خطی برای نصب در تصفیه کننده ها یا گردگیرها یا Dust Collectors/Baghouses
شکل دتکتور حرارتی خطی را نشان میدهد که با استفاده از براکتهای زاویهدار، در ارتفاع ۸۰ سانتیمتر بالاتر از کف داخلی یک غبارگیر نصب شده است.
از جعبه اتصال پایه، دتکتور بهصورت دایرهای در اطراف دیواره داخلی بخش بیرونی دستگاه عبور داده شده، سپس از طریق لوله فلزی به لوله مرکزی منتقل میشود و در آنجا نیز بهصورت دایرهای نصب شده است، همانطور که در شکل نشان داده شده است.
سپس دتکتور از طریق لوله به بالای غبارگیر منتقل میشود، جایی که با استفاده از سیم نگهدارنده مطابق الگوی نشان داده شده در شکل دوم مهار شده است.
دتکتور همچنین میتواند در اطراف قابهای موتور فن نصب شود تا شرایط داغ شدن بیش از حد در مراحل اولیه شناسایی گردد.
راهنمای نصب دتکتور حرارتی خطی برای نصب در برج های خنک کننده یا Cooling Towers
شکل بالا، نصب دتکتور حرارتی خطی را در یک برج خنککننده نشان میدهد. این دتکتور از جعبه تقسیم نصبشده روی کف سکوی فن شروع شده، از روی موتور فن عبور داده شده، دور محیط داخلی پایه استوانهای فن، درست در زیر سکوی فن حلقه شده و سپس به جعبه تقسیم بازگردانده شده است.
راهنمای نصب دتکتور حرارتی خطی برای نصب در قفسه بندی باز با چیدمان پالت
راهنمای نصب دتکتور حرارتی خطی برای نصب در مخازن سوخت با سقف متحرک
شکلهای بالا، نصب دتکتور حرارتی خطی را در اطراف محیط یک مخزن سوخت با سقف شناور نشان میدهند. این دتکتور در ناحیه بین آببند اولیه لوله و پوشش ثانویه محافظ در برابر شرایط جوی نصب شده است. نیاز به استفاده از کلیپسهای نصب و نوع آنها بسته به نوع مخزنی که باید تحت اطفاء حریق قرار گیرد، متفاوت خواهد بود.
شکل بالا یک آشکارساز حرارتی خطی را نشان میدهد که در بخشی از یک قفسه باز پالتدار نصب شده است.
زمانی که دتکتور حرارتی خطی در قفسههای باز تکردیفه و دوردیفه که با اسپرینکلر محافظت میشوند استفاده شود، یک خط کابل آشکارساز در هر سطح اسپرینکلر درون قفسه مورد نیاز است.
قفسههای عریضتر ممکن است به اجرای اضافی آشکارساز در هر سطح نیاز داشته باشند.
برای به حداقل رساندن خطر آسیب مکانیکی به آشکارساز، روش نصب ترجیحی این است که آشکارساز در فضای دودکش طولی (longitudinal flue space) قرار گیرد و در هر سطح خط اسپرینکلر به تیر افقی بار (horizontal load beam) متصل شود.
اگر قفسهها اسپرینکلر نداشته باشند و ارتفاع آنها بیشتر از ۱۶ فوت (۴.۹ متر) باشد، آشکارساز باید در دو سطح اجرا شود.
اگر ارتفاع قفسهها بیشتر از ۳۲ فوت (۹.۸ متر) باشد، آشکارساز باید در سه سطح اجرا شود و به همین ترتیب ادامه مییابد.
راهنمای نصب دتکتور حرارتی خطی
آشنایی با مدارها
مدارها
تمامی مدارها باید به صورت حلقه سری اجرا شوند. آنها نباید شاخههای “T” یا “Y” داشته باشند و باید در یک محفظه خاتمه یابند که الزامات مشخصکننده را برآورده کند. مدارهای کلاس A (چهارسیمه) باید از تابلو کنترل اصلی خارج شده و به آن بازگردند، در حالی که مدارهای کلاس B (دو یا چهارسیمه) میتوانند در یک مقاومت انتهایی از راه دور یا در تابلو اصلی خاتمه یابند.
حداکثر طول مدار دتکتور حرارتی خطی محدود به ظرفیت تابلو کنترل است که معمولاً بین ۵۰۰۰ تا ۱۰۰۰۰ فوت (۱۵۲۴ متر تا ۳۰۴۸ متر) بسته به مدل میباشد.
برای رسیدن به نواحی مورد نظر جهت اطفاء حریق، میتوان از سیم مسی با نوع تأیید شده استفاده کرد، اما فقط دتکتور حرارتی خطی باید در هر بخشی از مدار که برای تشخیص افزایش دما یا آتشسوزی در نظر گرفته شده، به کار رود.
ممکن است بخشهایی از ناحیه تحت حفاظت وجود داشته باشد که در آن، سیم موجود در مدار بهعنوان دتکتور در نظر گرفته نشود. چنین شرایطی معمولاً در مکانهایی با دمای محیطی بسیار بالا یا زمانی که لازم است مداری برای رسیدن به ناحیه مورد نظر از روی یک مدار فعال تشخیص دیگر عبور کند، اتفاق میافتد. در این شرایط، تنها در این بخشهای محدود باید از سیم مسی استفاده شود و این سیم باید درون محفظههای مناسب به دتکتور حرارتی خطی متصل (اسپلایس) گردد.
راهنمای نصب دتکتور حرارتی خطی
نصب و اتصالات
نصب و اتصال
تمام جزئیات نصب باید بهصورت منظم و حرفهای انجام شود. تمام خمکاریها و نصب دتکتور حرارتی خطی Protectowire باید با استفاده از انگشتان انجام شود. از انبردست یا سایر ابزارهای سخت نباید برای این منظور استفاده شود. تمام خمها باید بهصورت منحنی و گرد باشند. خمهای ۹۰ درجه مجاز نیستند.
شکل A ابزارهای اتصال برای سینی کابل، نقالهها، نبشیها، تیرهای I شکل، تیرهای مشبک و موارد مشابه را نشان میدهد. بستهای سیمی PM-3 (شکل 10C) را میتوان در سینیهای کابل دارای پوشش با لبههای خمشده و همچنین در تجهیزات توزیع برق مانند تابلوهای برق، ترانسفورماتورها و پانلهای کنترل موتور استفاده کرد
راهنمای نصب دتکتور حرارتی خطی
محافظت مکانیکی
دتکتور حرارتی خطی باید در هر محلی که به شستیهای اعلام حریق دستی، ترمینالهای آزمایش، جعبههای تقسیم و غیره متصل میشود، داخل لوله قرار گیرد. انتهای باز لولههای فلزی که دتکتور از آن عبور میکند باید به بوش مجهز شوند. پس از نصب تابلو کنترل و انجام کلیه سیمکشیها و لولهگذاریها، دربهای تابلو باید بسته باقی بمانند. هر دو سر تمامی لولهها یا مسیرهای سیمکشی که به تابلو کنترل متصل میشوند باید بهطور کامل با درزگیر مسدود شوند تا از ورود گاز یا میعانات به داخل کابین تابلو جلوگیری شود.
راهنمای نصب دتکتور حرارتی خطی
اتصال و اتصالدهی
تمام اتصالات به ترمینالها باید با استفاده از سیمهای نرم مسی انعطافپذیر PFL که توسط شرکت ارائه میشود، انجام شود، مگر در مواردی که تجهیزات دارای ترمینالهای فشاری باشند که در این صورت میتوان مستقیماً به دتکتور حرارتی خطی متصل شد. اتصالدهی در داخل دتکتور فقط باید با استفاده از کانکتورهای اتصال که توسط شرکت ارائه میشود، انجام گیرد. برای کاربردهای فضای باز، روش توصیهشده برای اتصال و انتهایزنی این است که تمام اتصالات در داخل جعبههای تقسیم با درجه حفاظتی مناسب انجام شود. در سایر کاربردها، بهویژه در مکانهایی با رطوبت بالا یا مرطوب، استفاده از نوار درزگیر SFTS برای تمام اتصالات درونخطی الزامی است.
راهنمای نصب دتکتور حرارتی خطی
دستورالعمل اتصال دو دتکتور به یکدیگر با استفاده از ترمینال شانه ای و چسب برق
