دتکتور شعله‌ای چیست؟ آشکارساز شعله یا فلِیم دتکتور (Flame Detector) نوعی حسگر پیشرفته است که وظیفه تشخیص حضور آتش یا شعله را بر عهده دارد. این دستگاه به گونه‌ای طراحی شده است که بتواند در کوتاه‌ترین زمان ممکن وجود شعله یا آتش را شناسایی کرده و به آن واکنش نشان دهد. علاوه بر این، آشکارسازهای شعله توانایی تشخیص دود یا برخی مایعات بدون دود که احتمال ایجاد آتش‌سوزی دارند را نیز دارا هستند. این ویژگی، کارایی و دقت این سنسورها را در پیشگیری از وقوع حوادث آتش‌سوزی افزایش می‌دهد. در ادامه به مطالب بیشتری می‌پردازیم تا پایان با ما همراه باشید.

انواع دتکتور‌های شعله‌‌ای

آتش می‌تواند طیف وسیعی از امواج را تولید کند، به همین دلیل آشکارسازهای شعله در مدل‌های گوناگونی طراحی و عرضه می‌شوند که هر کدام به طول موج‌های خاصی واکنش نشان می‌دهند. این دسته‌بندی شامل دتکتورهای شعله‌ای است که به امواج مادون قرمز (IR) و فرابنفش (UV) حساس هستند. بنابراین، انواع دتکتورهای شعله را می‌توان به شرح زیر طبقه‌بندی کرد:

• دتکتور شعله ای UV
• دتکتور IR (مادون قرمز)
• دتکتور UV/IR (ترکیبی ماوراء بنفش و مادون قرمز)
• دتکتور IR3 (سه طیفی مادون قرمز)

دتکتور شعله ای UV

دتکتور شعله فرابنفش (UV Flame Detector) یکی از تجهیزات پیشرفته در سیستم‌های اعلام حریق است که شامل نور فرابنفش هست و حساسیت بالایی دارد. این نوع شعله‌ یاب قادر است در مدت زمان بسیار کوتاه، حدود 3 تا 4 میلی ثانیه، به حضور اشعه فرابنفش واکنش نشان دهد. برای جلوگیری از هشدارهای نادرست ناشی از عواملی مانند جوشکاری یا صاعقه، تولیدکنندگان معمولا یک تاخیر زمانی بین 2 تا 3 ثانیه را در عملکرد دتکتور در نظر می‌گیرند. وجود لایه‌های چربی یا روغن روی سطح دتکتور می‌تواند حساسیت و دقت عملکرد آن را کاهش دهد. دتکتورهای فرابنفش توانایی تشخیص اشعه‌هایی با طول موج کمتر از 300 نانومتر را نیز دارند.

دتکتور IR (مادون قرمز)

دتکتور IR با استفاده از فناوری مادون قرمز تابش‌های حرارتی منتشر شده از شعله را در یک طول موج مشخص تشخیص می‌دهد. این نوع دتکتور به‌طور ویژه برای تشخیص شعله‌هایی که ناشی از سوخت‌های هیدروکربنی مانند گاز طبیعی، بنزین و گازوئیل هستند، طراحی شده است. ویژگی مهم دتکتور IR کاهش احتمال هشدارهای کاذب ناشی از تابش UV هست. این دتکتور نسبت به منابع حرارتی غیر مرتبط مانند بخار داغ یا تجهیزات پرحرارت حساسیت کمتری دارد. بااین‌حال، یکی از محدودیت‌های آن حساسیت کمتر به شعله‌های غیرهیدروکربنی (مانند شعله هیدروژن) و زمان تشخیص کندتر نسبت به دتکتور UV است. دتکتور IR در محیط‌های فرآیندی، صنایع پتروشیمی و مناطق صنعتی که احتمال انتشار شعله‌های هیدروکربنی وجود دارد، استفاده می‌شود.

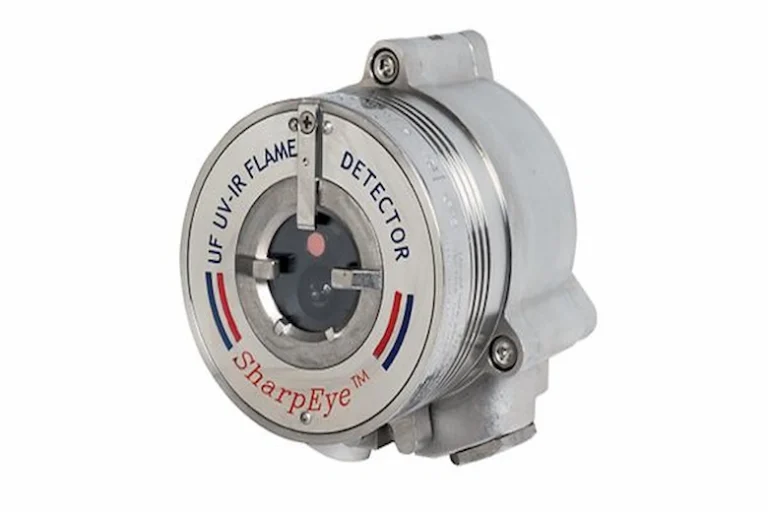

دتکتور UV/IR (ترکیبی ماوراء بنفش و مادون قرمز)

دتکتور UV/IR با ترکیب دو فناوری تشخیص ماوراء بنفش و مادون قرمز، دقت بالاتری در شناسایی شعله دارد. این دتکتور همزمان تابش UV و IR را بررسی و زمانی هشدار صادر می‌کند که هر دو تابش به‌طور همزمان تشخیص داده شوند. از ویژگی‌های این دتکتور می‌توان به کاهش احتمال هشدارهای کاذب اشاره کرد؛ چرا که همزمان نیاز به وجود دو طیف UV و IR دارد. این قابلیت باعث می‌شود که نسبت به منابع نوری یا حرارتی غیر مرتبط، عملکرد دقیق‌تری داشته باشد. دتکتور UV/IR علاوه بر تشخیص سریع شعله‌های ناشی از سوخت‌های هیدروکربنی، قابلیت تشخیص شعله‌های بدون هیدروکربن مانند هیدروژن را نیز دارد. یکی از محدودیت‌های این دتکتور، هزینه بالاتر نسبت به دتکتورهای UV یا IR و تاثیرپذیری از برخی منابع نوری مصنوعی است. این نوع دتکتور در صنایع شیمیایی، پالایشگاه‌ها و نیروگاه‌ها که نیاز به دقت بالا در تشخیص شعله وجود دارد، استفاده می‌شود.

دتکتور IR3 (سه طیفی مادون قرمز)

دتکتور IR3 یکی از پیشرفته‌ترین انواع دتکتورهای شعله‌ای است که با استفاده از سه طول موج مختلف مادون قرمز، شعله را تشخیص می‌دهد. این فناوری به دتکتور اجازه می‌دهد که بین شعله واقعی و منابع حرارتی غیر مرتبط مانند نور خورشید، بخار داغ و تجهیزات پرحرارت تمایز قائل شود. از ویژگی‌های مهم دتکتور IR3 می‌توان به دقت بسیار بالا و مقاومت در برابر هشدارهای کاذب اشاره کرد. این دتکتور در شرایط محیطی سخت مانند وجود گرد و غبار، مه و نور خورشید نیز به خوبی عمل می‌کند. زمان پاسخ‌دهی دتکتور IR3 سریع‌تر از دتکتورهای تک طیفی IR است و حساسیت بالاتری به شعله‌های مختلف دارد.

بااین‌حال، هزینه بالای این دتکتور نسبت به سایر مدل‌ها یکی از محدودیت‌های آن است. دتکتور IR3 در صنایع نفت و گاز، پالایشگاه‌ها، تاسیسات پتروشیمی و محیط‌های صنعتی که نیاز به عملکرد دقیق و سریع دارند، استفاده می‌شود.

بیشتر بخوانید: آشنایی با دتکتورهای گاز: اصول و انواع

انواع دتکتور شعله‌ای بر اساس جنس بدنه چیست؟

دتکتورهای شعله‌ای بسته به جنس بدنه و کاربردهای مختلف به چند دسته تقسیم می‌شوند. این تقسیم‌بندی به نوع محیط و شرایط کاری دستگاه بستگی دارد. برخی از انواع دتکتورهای شعله‌ای بر اساس جنس بدنه عبارتند از:

• دتکتور شعله با بدنه آلومینیوم
• دتکتور شعله با بدنه استنلس استیل

دتکتور شعله با بدنه آلومینیوم

دتکتورهای شعله با بدنه آلومینیوم به دلیل ویژگی‌های خاص این فلز، گزینه‌ای مناسب برای محیط‌های صنعتی سبک‌تر محسوب می‌شوند. آلومینیوم فلزی سبک و با قابلیت کارایی بالا است که باعث می‌شود نصب و حمل‌ونقل دتکتور آسان‌تر باشد. این ویژگی به‌خصوص در صنایعی که نیاز به جابجایی تجهیزات وجود دارد، اهمیت زیادی پیدا می‌کند.

یکی از مهمترین مزایای آلومینیوم، مقاومت خوب آن در برابر خوردگی است، به ویژه اگر پوشش‌های ضد خوردگی بر روی آن اعمال شود. این خاصیت باعث می‌شود که دتکتورهای آلومینیومی در محیط‌های نسبتا مرطوب یا کم‌خورنده عملکرد مناسبی داشته باشند. همچنین، هزینه پایین تولید آلومینیوم نسبت به فلزات دیگر مانند استنلس استیل باعث شده که دتکتورهای ساخته شده از این جنس، مقرون‌به‌صرفه‌تر باشند و برای محیط‌هایی که بودجه محدودتری دارند، گزینه مطلوبی به شمار بروند. با این حال، دتکتورهای آلومینیومی در برابر دماهای بسیار بالا و شرایط محیطی به‌شدت خورنده عملکرد ضعیف‌تری نسبت به نمونه‌های استنلس استیل دارند و دوام کمتری از خود نشان می‌دهند.

دتکتور شعله با بدنه استنلس استیل

دتکتورهای شعله با بدنه استنلس استیل برای محیط‌های پرخطر و صنعتی که شرایط سخت‌تری دارند، طراحی و تولید می‌شوند. استنلس استیل به دلیل استحکام و مقاومت مکانیکی بالا، در برابر ضربه، فشار و تنش‌های فیزیکی مقاومت قابل‌توجهی دارد. این ویژگی باعث می‌شود که این نوع دتکتور در شرایط سخت و محیط‌های صنعتی پرتنش، دوام بیشتری داشته باشد. یکی دیگر از مهمترین ویژگی‌های استنلس استیل، مقاومت عالی آن در برابر خوردگی است. این فلز در برابر رطوبت، مواد شیمیایی و عوامل خورنده مانند اسیدها و نمک‌ها مقاومت بی‌نظیری دارد.

به همین دلیل، دتکتورهای استنلس استیل برای استفاده در صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها و محیط‌های دریایی که احتمال خوردگی بسیار بالا است، مناسب هستند. از دیگر مزایای دتکتورهای استنلس استیل، تحمل بالای آن‌ها در دماهای زیاد است. این نوع دتکتور می‌تواند در محیط‌های گرم و پرخطر عملکرد پایدار و دقیقی داشته باشد و به دلیل مقاومت حرارتی بالا، ایمنی بیشتری را فراهم کند. با این حال، وزن زیاد استنلس استیل نسبت به آلومینیوم می‌تواند فرآیند نصب و حمل‌ونقل را دشوارتر کند. علاوه بر این، هزینه بالاتر تولید و ساخت دتکتورهای استنلس استیل، استفاده از آن‌ها را به محیط‌هایی با نیازهای خاص و حساس محدود می‌کند.

انواع دتکتور شعله بر اساس نوع شعله چیست؟

دتکتورهای شعله بر اساس نوع شعله‌ای که تشخیص می‌دهند به دو دسته تشخیص دهنده شعله‌های هیدروکربن و تشخیص دهنده شعله‌های غیرهیدروکربن تقسیم می‌شوند. این تقسیم‌بندی بر مبنای نوع مواد اشتعال پذیر و تابش‌های تولید شده در فرآیند احتراق صورت می‌گیرد. در ادامه، ویژگی‌های هر یک از این دتکتورها به‌ صورت بررسی می‌شود:

• دتکتور شعله برای شعله‌های هیدروکربن
• دتکتور شعله برای شعله‌های غیرهیدروکربن

دتکتور شعله برای شعله‌های هیدروکربن

شعله‌های هیدروکربنی نتیجه احتراق مواد آلی و فسیلی مانند نفت، بنزین، گاز طبیعی و گازوئیل هستند که در این فرآیند، تابش مادون قرمز قابل‌توجهی تولید می‌شود. دتکتورهایی که برای تشخیص این نوع شعله‌ها طراحی شده‌اند، به تابش مادون قرمز (IR) حساس هستند و می‌توانند به سرعت وجود شعله‌های ناشی از سوخت‌های فسیلی را شناسایی کنند.

این دتکتورها به دلیل حساسیت بالای خود، در محیط‌های صنعتی مانند پالایشگاه‌ها، پتروشیمی‌ها، تاسیسات نفت و گاز و محیط‌هایی که مواد آتش‌زا مانند بنزین و گازوئیل ذخیره می‌شود، به کار می‌روند. از مزایای مهم این دتکتورها می‌توان به تشخیص دقیق و سریع شعله‌های ناشی از مواد هیدروکربنی حتی در فاصله‌های دور اشاره کرد. با این حال، محدودیت این دتکتورها این است که برای تشخیص شعله‌هایی که فاقد تابش مادون قرمز هستند، مانند شعله‌های هیدروژن، کارایی ندارند و نیاز به نوع دیگری از دتکتور دارند.

دتکتور شعله برای شعله‌های غیرهیدروکربن

شعله‌های غیرهیدروکربنی معمولا از سوختن موادی که کربن و هیدروژن ندارند، مانند هیدروژن، آمونیاک و فلزات قابل اشتعال ایجاد می‌شوند. این نوع شعله‌ها تابش فرابنفش (UV) بیشتری نسبت به تابش مادون قرمز دارند و دتکتورهای ویژه‌ای برای شناسایی آن‌ها طراحی می‌شوند. دتکتورهای UV و UV/IR از مهمترین تجهیزات برای تشخیص این نوع شعله‌ها هستند. این دتکتورها با حساسیت بالا به تابش فرابنفش، قادرند شعله‌هایی مانند شعله هیدروژن که تقریبا نامرئی هستند را به سرعت تشخیص دهند. کاربرد اصلی این نوع دتکتورها در محیط‌های صنعتی حساس مانند ذخیره‌سازی و تولید هیدروژن، آزمایشگاه‌های تحقیقاتی و صنایعی است که فلزات قابل اشتعال در آن‌ها استفاده می‌شود.

مهمترین مزیت این دتکتورها توانایی تشخیص سریع شعله‌های نامرئی و شعله‌های غیرهیدروکربنی است. بااین‌حال، این تجهیزات ممکن است به نورهای فرابنفش طبیعی مانند نور خورشید حساس باشند که برای جلوگیری از بروز هشدارهای کاذب باید فیلترهای خاصی بر روی آن‌ها تعبیه شود.

نحوه کار دتکتور شعله‌ای چیست؟

دتکتور شعله‌ای یکی از تجهیزات حساس در سیستم اعلام حریق است که تابش‌های فرابنفش (UV) و مادون قرمز (IR) ناشی از شعله را شناسایی می‌کند. این تابش‌ها توسط سنسورهای مخصوص دریافت شده و به مدار پردازشگر ارسال می‌شوند. پس از تحلیل و تشخیص الگوی شعله، هشدار به سیستم اعلام حریق صادر می‌شود.

دتکتورهای شعله‌ای معمولا در دو نوع UV (تشخیص تابش فرابنفش) و IR (تشخیص تابش مادون قرمز) و یا ترکیبی از هر دو (UV/IR) عرضه می‌شوند که نوع ترکیبی دقت بالاتری داشته و هشدارهای کاذب را کاهش می‌دهد. این دتکتورها به دلیل سرعت بالای تشخیص و قابلیت عملکرد در فواصل دور، در محیط‌های پرخطر مانند صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و انبارهای مواد شیمیایی کاربرد گسترده‌ای دارند.

بیشتر بخوانید: راهنمای نصب بیم دتکتور TANDA

کاربردهای دتکتور شعله‌ای در صنایع مختلف چیست؟

دتکتور شعله‌ای (Flame Detector) یکی از ابزارهای حیاتی در سیستم‌های ایمنی صنعتی است که برای تشخیص شعله و آتش در محیط‌های مختلف استفاده می‌شود. این دستگاه با حساسیت بالا به امواج نوری و حرارتی حاصل از احتراق، به‌طور سریع وقوع آتش‌سوزی را شناسایی کرده و هشدار می‌دهد. در ادامه، کاربردهای دتکتور شعله‌ای در صنایع مختلف را بررسی می‌کنیم:

• صنایع نفت، گاز و پتروشیمی
• تشخیص نشت و انفجارایمنی خطوط لوله
• صنایع شیمیایی
• صنایع تولید انرژی
• نیروگاه‌های حرارتی و گازی
• سوخت‌های فسیلی
• صنایع هوا فضا
• انبارها و مراکز ذخیره‌سازی
• صنایع خودروسازی و حمل‌ونقل
• کارخانه‌های تولید فلزات و فولاد
• صنایع غذایی
• صنایع نظامی

مزایا و محدودیت‌های دتکتور شعله‌ای چیست؟

دتکتور شعله‌ای یکی از ابزارهای مهم تشخیص آتش‌سوزی در محیط‌های صنعتی و تجاری به شمار می‌رود که با استفاده از سنسورهای حساس به نور و اشعه‌های منتشر شده از شعله، می‌تواند وقوع آتش‌سوزی را به‌سرعت شناسایی کند. این دتکتورها در بسیاری از محیط‌های پرخطر مانند پالایشگاه‌ها، صنایع پتروشیمی و انبارهای مواد قابل اشتعال کاربرد دارند. بااین‌حال، مانند هر تجهیز دیگری، دتکتور شعله‌ای نیز دارای مزایا و محدودیت‌هایی است که در ادامه به آن‌ها می‌پردازیم.

مزایای دتکتور شعله‌ای

یکی از مهمترین مزایای دتکتور شعله‌ای، سرعت بالای تشخیص آتش‌سوزی است. این دتکتورها می‌توانند در مدت زمان کوتاهی حضور شعله را شناسایی کرده و هشدار لازم را صادر کنند. همچنین دتکتور شعله‌ای قابلیت تشخیص شعله از فاصله دور را دارد که این ویژگی، آن را برای استفاده در فضاهای بزرگ و باز بسیار مناسب می‌کند. برخی از انواع این دتکتورها، مانند دتکتورهای مادون قرمز، قادرند شعله‌های نامرئی که برای چشم انسان قابل مشاهده نیستند را نیز شناسایی کنند. علاوه بر این، دتکتورهای شعله‌ای در برابر عواملی مانند دود، گردوغبار و برخی نویزهای محیطی مقاوم هستند و در محیط‌های پرخطر عملکرد قابل اعتمادی دارند.

محدودیت‌های دتکتور شعله‌ای

باوجود مزایای متعدد، دتکتورهای شعله‌ای دارای محدودیت‌هایی نیز هستند. اولین و مهمترین محدودیت این تجهیزات، وابستگی آن‌ها به خط دید مستقیم است؛ به این معنا که برای تشخیص صحیح، دتکتور باید دید مستقیم به شعله داشته باشد و وجود موانع فیزیکی می‌تواند کارایی آن را کاهش دهد. این دتکتورها قادر به شناسایی دود یا حرارت نیستند و تنها حضور شعله را تشخیص می‌دهند. همچنین احتمال بروز آلارم کاذب در این نوع دتکتورها وجود دارد، زیرا منابع نوری مانند نور خورشید، بازتاب نور و جرقه‌های لحیم کاری ممکن است به اشتباه به‌عنوان شعله شناسایی شوند. هزینه بالا یکی دیگر از محدودیت‌های دتکتور شعله‌ای به شمار می‌رود.

قیمت این تجهیزات نسبت به دتکتورهای دود یا حرارت بیشتر است و ممکن است برای برخی کاربردها مقرون‌به‌صرفه نباشد. از طرف دیگر، شرایط محیطی مانند باران، مه غلیظ یا تابش مستقیم نور خورشید می‌تواند عملکرد دتکتور را تحت تأثیر قرار دهد و نیاز به نگهداری و تمیزکاری مداوم نیز برای حفظ عملکرد صحیح آن‌ها وجود دارد.

نصب، نگهداری و تست دتکتور شعله‌ای

برای نصب دتکتور شعله‌ای، انتخاب موقعیت مناسب از اهمیت زیادی برخوردار است. دتکتور باید در محلی نصب شود که دید کافی به محیط داشته باشد و موانعی مانند دیوارها، تجهیزات یا سازه‌های دیگر مانع عملکرد آن نشوند. ارتفاع و زاویه نصب نیز باید طبق دستورالعمل سازنده و متناسب با نوع دتکتور تنظیم شود تا پوشش کامل محیط فراهم شود.

در بخش نگهداری دتکتور شعله‌ای، لازم است دستگاه به صورت دوره‌ای از نظر آلودگی‌های محیطی مانند گرد و غبار، چربی و سایر آلاینده‌ها تمیز شود. همچنین باید وضعیت اتصالات برقی و عملکرد کلی سیستم بررسی شود تا از صحت و دقت عملکرد دستگاه اطمینان حاصل شود. برای تست دتکتور شعله‌ای، از شبیه سازهای شعله مانند منابع UV/IR استفاده می‌شود. در این فرآیند، دتکتور در شرایط عملی شبیه ‌سازی ‌شده قرار می‌گیرد تا عملکرد آن در تشخیص شعله و ارسال سیگنال هشدار بررسی شود. در نهایت، ثبت و ارزیابی نتایج تست‌ها ضروری است تا اطمینان حاصل شود که دستگاه در شرایط بحرانی بدون نقص عمل خواهد کرد.

استانداردها و مقررات مرتبط با دتکتورهای شعله‌ای چیست؟

استانداردها و مقررات مرتبط با دتکتورهای شعله‌ای به منظور تضمین عملکرد صحیح و ایمنی این تجهیزات طراحی و تدوین شده‌اند. برخی از مهمترین استانداردها شامل NFPA 72 (استاندارد ملی حفاظت از حریق) و EN 54-10 (استاندارد اروپایی برای آشکارسازهای شعله) هستند.

این استانداردها به الزامات طراحی، نصب، آزمایش و نگهداری دتکتورها می‌پردازند تا اطمینان حاصل شود که سیستم در شرایط اضطراری به درستی عمل کند. همچنین مقررات UL 1685 و FM 3260 نیز به بررسی حساسیت و ایمنی دتکتورهای شعله اختصاص دارند و بر مقاومت در برابر عوامل محیطی مانند دما و نویز نوری تمرکز می‌کنند. رعایت این مقررات برای جلوگیری از هشدارهای کاذب و افزایش دقت تشخیص حریق الزامی است.

نکات مهم در انتخاب دتکتور شعله‌ای مناسب چیست؟

در انتخاب دتکتور شعله‌ای مناسب، توجه به چند نکته اساسی ضروری است که در ادامه به تفصیل توضیح داده می‌شود:

نوع شعله و سوخت مورد نظر

تشخیص نوع شعله و سوختی که قرار است دتکتور برای آن به کار رود، اولین و مهمترین نکته است. دتکتورهای شعله‌ای بر اساس نوع سوخت مانند هیدروکربن‌ها (بنزین، نفت) و غیرهیدروکربن‌ها (هیدروژن، آمونیاک) طراحی می‌شوند. برای مثال، دتکتورهای UV بیشتر برای شعله‌های هیدروکربنی مناسب هستند، در حالی که مدل‌های IR می‌توانند شعله‌های غیرهیدروکربنی را نیز تشخیص دهند.

محیط کاری و شرایط نصب

شرایط محیطی مانند دما، رطوبت و وجود آلودگی‌ها نقش مهمی در عملکرد دتکتور دارند. در محیط‌های باز که نور خورشید مستقیم به دتکتور می‌تابد یا در مکان‌هایی که گرد و غبار وجود دارد، استفاده از دتکتورهایی با فیلترهای نوری خاص یا ترکیبی (مانند UV/IR) توصیه می‌شود تا از آلارم‌های کاذب جلوگیری شود.

زاویه دید و محدوده پوشش‌دهی

هر دتکتور شعله‌ای دارای زاویه دید مشخص و برد پوشش‌دهی متفاوتی است. زاویه دید معمولا بین 90 تا 120 درجه و برد آن می‌تواند بین 10 تا 60 متر باشد. در انتخاب دتکتور باید اطمینان حاصل کنید که تمام نقاط مهم و حساس تحت پوشش قرار گرفته‌اند.

زمان پاسخ‌دهی دتکتور

زمان واکنش دتکتور به وقوع شعله یکی دیگر از عوامل مهم است. برخی از دتکتورها می‌توانند در کمتر از 3 الی 5 ثانیه شعله را تشخیص دهند. این ویژگی برای محیط‌های پرخطر مانند پالایشگاه‌ها و انبارهای مواد اشتعال‌زا بسیار حیاتی است.

مقاومت در برابر آلارم‌های کاذب

دتکتورهای شعله‌ای باید بتوانند از بروز آلارم‌های کاذب که به دلیل نور خورشید، تجهیزات جوشکاری یا انعکاس نور ایجاد می‌شوند، جلوگیری کنند. دتکتورهای چندطیفی مانند UV/IR یا IR3 در این زمینه عملکرد بهتری دارند و احتمال خطا را به حداقل می‌رسانند.

منبع تغذیه و قابلیت اتصال به سیستم‌های هشدار

نوع منبع تغذیه دتکتور (مانند برق یا باتری) و امکان اتصال آن به سیستم‌های هشدار حریق، پنل کنترل مرکزی و سیستم‌های اتوماسیون از دیگر نکات کلیدی است. قابلیت اتصال به سیستم‌های مدرن مانند BMS یا SCADA باعث افزایش کارایی و سرعت عمل می‌شود.

نکات ایمنی مهم در نصب دتکتور شعله‌ای

همانگونه که می‌دانید، رعایت نکات ایمنی در زمان نصب دتکتور شعله‌ای تأثیر زیادی در افزایش دقت عملکرد و کاهش هشدارهای کاذب دارد. انتخاب موقعیت مناسب، رعایت فاصله استاندارد از منابع حرارتی، تنظیم صحیح زاویه دید و استفاده از تجهیزات محافظتی، از جمله اقداماتی هستند که به بهبود عملکرد این دستگاه کمک می‌کنند. در ادامه با ما همراه باشید تا کمی بیشتر به بررسی این نکات بپردازیم.

۱. انتخاب موقعیت مناسب برای نصب دتکتور

یکی از مهم‌ترین نکات ایمنی در زمان نصب دتکتور شعله‌ای، انتخاب موقعیت مناسب برای قرارگیری آن است. دتکتورهای شعله‌ای باید در جایی نصب شوند که دید مستقیم به ناحیه مورد نظر داشته باشند و هیچ‌ گونه مانعی مانند ستون، دیوار یا تجهیزات بزرگ صنعتی مسیر دید آن‌ها را مسدود نکند. همچنین، دتکتورها نباید در نزدیکی منابع نوری قوی مانند نور خورشید مستقیم یا لامپ‌های پر قدرت نصب شوند، زیرا این عوامل می‌توانند باعث ایجاد هشدارهای کاذب شوند. به همین دلیل، قبل از نصب، باید زاویه دید دتکتور بررسی شده و مکانی انتخاب شود که بیشترین پوشش را برای تشخیص شعله داشته باشد.

۲. رعایت فاصله استاندارد از منابع حرارتی و اشتعال ‌زا

دتکتورهای شعله‌ای نباید بیش از حد به منابع گرما و حرارت، مانند کوره‌ها، مشعل‌های صنعتی و تجهیزات جوشکاری، نزدیک نصب شوند، زیرا این شرایط می‌تواند باعث ارسال هشدارهای غیر ضروری شود. در عین حال، فاصله بیش از حد نیز ممکن است دقت عملکرد دتکتور را کاهش داده و زمان واکنش را افزایش دهد. استانداردهای بین ‌المللی معمولاً فاصله بهینه را بر اساس نوع دتکتور، حساسیت آن و نوع شعله‌ای که باید تشخیص داده شود، تعیین می‌کنند. در نتیجه، پیش از نصب، باید دستورالعمل‌های سازنده را مطالعه کرده و فاصله‌ای مناسب برای جلوگیری از عملکرد نادرست دستگاه در نظر گرفت.



۳. بررسی و تنظیم زاویه دید دتکتور برای پوشش حداکثری

یکی از نکات مهم در نصب دتکتور شعله‌ای، تنظیم دقیق زاویه دید آن است. دتکتورهای شعله‌ای معمولاً دارای زاویه دید مشخصی هستند (مانند ۹۰ یا ۱۲۰ درجه)، و برای اینکه بتوانند بیشترین محدوده را پوشش دهند، باید به ‌درستی تنظیم شوند. اگر دتکتور در زاویه نا مناسبی نصب شود، ممکن است شعله‌های احتمالی را به ‌درستی تشخیص ندهد یا تأخیر در ارسال هشدار ایجاد شود. به همین دلیل، توصیه می‌شود که پس از نصب، عملکرد دتکتور با استفاده از تست‌های استاندارد بررسی شده و در صورت لزوم، تنظیمات لازم بر روی زاویه دید انجام شود.



۴. استفاده از تجهیزات محافظتی در برابر شرایط محیطی نا مساعد

محیط‌های صنعتی و فضاهای باز ممکن است شرایط نامساعدی مانند گرد و غبار، رطوبت بالا، باد شدید یا دمای بسیار بالا و پایین داشته باشند که می‌توانند عملکرد دتکتور شعله‌ای را تحت تأثیر قرار دهند. برای افزایش طول عمر و کارایی دتکتور، باید از تجهیزات محافظتی مانند کاورها، فیلترهای ضد گرد و غبار و سیستم‌های خنک‌ کننده یا گرم ‌کننده (در شرایط دمایی سخت) استفاده کرد. همچنین، اگر دتکتور در فضای باز نصب می‌شود، باید در برابر نفوذ آب و باران مقاوم باشد و دارای استانداردهای حفاظتی مانند IP65 یا بالاتر باشد تا عملکرد آن در طولانی ‌مدت تضمین شود.

کلام پایانی

دتکتور شعله‌ای با عملکرد دقیق و سریع خود، نقشی کلیدی در افزایش ایمنی محیط‌های صنعتی و خانگی دارد. این تجهیزات به کمک فناوری‌های پیشرفته قادرند وقوع آتش‌سوزی را در کوتاه‌ترین زمان ممکن تشخیص دهند و اقدامات لازم برای جلوگیری از خسارات جبران ناپذیر را فراهم کنند.

اگر به دنبال راه‌حلی مطمئن برای حفظ ایمنی و کاهش ریسک حوادث هستید، دتکتور شعله‌ای بهترین گزینه برای شما خواهد بود. انتخاب صحیح و نصب استاندارد این تجهیزات می‌تواند ضامن آرامش خاطر و محافظت از سرمایه‌های ارزشمند شما باشد. در صورت هر گونه ابهام یا سوال در پایان صفحه سایت اسپین الکتریک کامنت بگذارید تا کارشناسان پاسخگوی شما عزیزان باشند.

سوالات متداول

دتکتور شعله‌ای چگونه کار می‌کند؟

دتکتور شعله‌ای با استفاده از سنسورهای حساس به طول موج‌های نور مرئی یا مادون قرمز و فرابنفش، شعله و حرارت ناشی از احتراق را تشخیص می‌دهد. این دستگاه به محض تشخیص شعله، سیگنال هشدار را به سیستم اعلام حریق ارسال می‌کند تا اقدامات لازم انجام شود.

دتکتور شعله‌ای در چه مکان‌هایی قابل استفاده است؟

دتکتور شعله‌ای به‌طور معمول در محیط‌های صنعتی مانند پالایشگاه‌ها، انبارهای مواد شیمیایی، نیروگاه‌ها و همچنین مکان‌هایی که خطر انفجار و آتش‌سوزی بالاست، استفاده می‌شود. همچنین می‌توان از آن در فضاهای تجاری و مسکونی پرخطر بهره برد.

چه تفاوتی بین دتکتور شعله‌ای و دتکتور دود وجود دارد؟

دتکتور شعله‌ای به‌طور مستقیم حضور شعله را از طریق تابش نور و حرارت تشخیص می‌دهد، در حالی که دتکتور دود به ذرات ناشی از احتراق و دود حساس است. این تفاوت باعث می‌شود دتکتور شعله‌ای برای تشخیص آتش‌سوزی‌های سریع و بدون دود مناسب‌تر باشد.
