سیستم اطفا حریق آبی چیست؟ این سیستم یکی از پر کاربردترین و مطمئن‌ترین روش‌های مقابله با آتش ‌سوزی در انواع ساختمان‌های مسکونی، تجاری، صنعتی و عمومی به شمار می‌رود. این سیستم با بهره ‌گیری از آب به عنوان عامل خاموش ‌کننده، به سرعت آتش را کنترل کرده و از گسترش آن جلوگیری می‌کند. از مهم‌ترین ویژگی‌های سیستم اطفا حریق آبی می‌توان به عملکرد سریع، پوشش گسترده و سازگاری با طیف وسیعی از فضاها اشاره کرد. با این حال، برای بهره ‌مندی حداکثری از این فناوری ایمنی، شناخت کامل از اجزا، انواع، نحوه عملکرد، نقاط ضعف و مراحل نصب آن الزامی است. امروز و در این مقاله قصد داریم به صورت 0 تا 100 بخ بررسی پاسخ این سوال بپردازیم که سیستم اطفا حریق آبی چیست؟ پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

سیستم اطفا حریق آبی چیست؟

سیستم اطفا حریق آبی یکی از رایج‌ترین و موثرترین روش‌های خاموش‌ سازی آتش در محیط‌های مختلف صنعتی، تجاری و مسکونی است که با استفاده از آب به عنوان عامل خاموش‌کننده عمل می‌کند. اما نام دیگر سیستم اطفا حریق چیست؟ به طور کلی، این سیستم تحت عنوان سیستم اسپرینکلر نیز شناخته می‌شود و شامل شبکه‌ای از لوله‌ها و نازل‌هایی است که در نقاط مختلف ساختمان نصب شده و در صورت افزایش دما یا شناسایی دود و شعله، به ‌صورت خودکار یا دستی فعال می‌شود. سیستم اطفا حریق آبی به ‌ویژه برای خاموش کردن آتش‌ سوزی‌های ناشی از مواد جامد قابل اشتعال مانند چوب، کاغذ و پارچه بسیار موثر است و به دلیل مقرون ‌به ‌صرفه بودن، سهولت نصب، و نگهداری ساده، انتخابی محبوب برای ساختمان‌های عمومی و انبارها به شمار می‌رود.

به ‌کار گیری این سیستم نه ‌تنها باعث کنترل سریع آتش و جلوگیری از گسترش آن می‌شود، بلکه نقش مهمی در افزایش ایمنی ساختمان و کاهش خسارات مالی ایفا می‌کند. لذا اگر به دنبال راهکاری ایمن و کارآمد برای محافظت از محیط خود در برابر آتش‌ سوزی هستید، سیستم اطفا حریق آبی گزینه‌ای هوشمندانه و قابل اعتماد است تا اینی محیط را در برابر حریق تضمین کند.

بیشتر بخوانید: هوش مصنوعی در صنعت نفت و گاز | 7 کاربرد کلیدی

سیستم اطفا حریق اتوماتیک آبی چیست؟

این سیستم یکی از پیشرفته‌ترین و پر کاربردترین تجهیزات ایمنی در ساختمان‌های مسکونی، تجاری و صنعتی است که با بهره‌ گیری از آب به ‌عنوان عامل خاموش‌ کننده و با عملکرد کاملا خودکار، در لحظات اولیه بروز آتش ‌سوزی وارد عمل می‌شود. در این فناوری، شبکه‌ای از لوله‌های تحت فشار به همراه اسپرینکلرها در سقف یا نقاط حساس نصب می‌شوند و هر اسپرینکلر دارای حباب حرارتی حساس به دما است که با رسیدن حرارت محیط به حد مشخص، شکسته شده و آب را دقیقا در همان ناحیه منتشر می‌کند. بر خلاف تصور عمومی، همه نازل‌ها همزمان فعال نمی‌شوند، بلکه فقط اسپرینکلر نزدیک به کانون حریق عمل می‌کند.

سیستم اطفا حریق اتوماتیک آبی با خنک کردن سریع شعله‌ها، کاهش دمای محیط و محدود کردن اکسیژن اطراف آتش، از گسترش آن جلوگیری کرده و خسارات جانی و مالی را به حداقل می‌رساند. از جمله مزایای سیستم اطفا حریق اتوماتیک آبی می‌توانیم به موارد زیر اشاره کنیم:

1. سرعت واکنش بالا
2. کاهش وابستگی به نیروی انسانی
3. قابلیت اطمینان زیاد
4. سازگاری با استانداردهای بین ‌المللی ایمنی

انواع سیستم اطفا حریق آبی چیست؟

اما جالب است بدانید که همین سیستم‌های اسپرینکلر دارای انواع مختلفی هستند که هر کدام از آن‌ها برای استفاده در محیط‌های مختلفی مناسب می‌باشند. در ادامه با ما همراه باشید تا به شما بگوییم که انواع سیستم اطفا حریق آبی چیست.

سیستم اسپرینکلر تر

سیستم اسپرینکلر تر رایج‌ترین نوع سیستم اطفا حریق آبی است که در آن، لوله‌ها همیشه با آب تحت فشار پر شده‌اند و به محض فعال شدن نازل، آب فورا تخلیه می‌شود. اما کاربرد این نوع از سیستم اطفا حریق آبی چیست؟ به طور کلی،  این نوع سیستم به دلیل واکنش سریع، بسیار مناسب برای فضاهای بسته مانند ادارات، فروشگاه‌ها، ساختمان‌های مسکونی و انبارها است. نصب آسان، عملکرد خودکار و نگهداری ساده از جمله مزایای اصلی آن به شمار می‌آید. شایان ذکر است که سیستم اسپرینکلر تر به ‌ویژه در مناطقی با دمای بالا یا معتدل که خطر یخ ‌زدگی لوله‌ها وجود ندارد، انتخابی هوشمندانه و کارآمد برای افزایش ایمنی در برابر آتش ‌سوزی محسوب می‌شود.

سیستم اسپرینکلر خشک

اما سیستم اسپرینکلر خشک برای محیط‌هایی طراحی شده که در آن احتمال یخ‌ زدگی لوله‌ها وجود دارد، مانند پارکینگ‌های روباز، انبارهای سرد یا مناطق سرد سیر. بر خلاف سیستم تر، در این نوع سیستم لوله‌ها با هوای فشرده یا گاز نیتروژن پر شده‌اند و تنها در هنگام فعال شدن، آب وارد لوله‌ها می‌شود. سیستم اطفا حریق آبی خشک باعث کاهش خطر یخ ‌زدگی و آسیب به تجهیزات می‌شود و به ‌عنوان گزینه‌ای مناسب برای محیط‌های پر ریسک شناخته می‌شود. این سیستم، ترکیبی از ایمنی و دوام را برای فضاهای خاص فراهم می‌کند و عملکرد آن در دماهای پایین به اثبات رسیده است.

سیستم پیش ‌عملگر

سیستم پیش ‌عملگر یکی از پیشرفته‌ترین انواع سیستم اطفا حریق آبی است که ترکیبی از ویژگی‌های سیستم خشک و کنترل مرکزی می‌باشد. این سیستم دارای یک شیر کنترل است که تنها در صورت دریافت سیگنال از دتکتور دود یا حرارت، آب را وارد لوله‌ها می‌کند، در حالی که نازل‌ها نیز باید جداگانه فعال شوند. سیستم پیش ‌عملگر برای فضاهایی با حساسیت بالا مانند مراکز داده، موزه‌ها، کتابخانه‌ها یا مراکز مخابراتی طراحی شده است. حال مزیت این مدل از سیستم اطفا حریق آبی چیست؟ این سیستم مانع از تخلیه نا خواسته آب می‌شود و از خسارات احتمالی ناشی از نشت یا فعال ‌سازی اشتباه جلوگیری می‌کند. استفاده از این سیستم نشان ‌دهنده‌ توجه ویژه به حفظ تجهیزات ارزشمند در برابر آتش و آب است.

سیستم تاخیری یا دلوژ

سیستم دلوژ که تحت عنوان تاخیری هم شناخته می‌شود، نوعی سیستم اطفا حریق آبی با تخلیه هم ‌زمان و گسترده آب است که در آن نازل‌ها همیشه باز هستند و آب تنها زمانی وارد سیستم می‌شود که آشکار سازهای حریق فعال شوند. این سیستم مناسب برای محیط‌هایی با خطر بسیار بالا مانند پالایشگاه‌ها، کارخانه‌های شیمیایی و انبارهای سوخت است. در سیستم دلوژ، پس از تشخیص حریق، آب به‌ سرعت و به‌ طور یکپارچه در تمام نقاط پوشش داده‌ شده پاشیده می‌شود و از گسترش سریع آتش جلوگیری می‌کند. به طور کلی، این نوع سیستم به دلیل سرعت بالا در پاسخ‌ دهی و توانایی پوشش مناطق وسیع، در صنایع حساس به آتش بسیار حیاتی است.

تفاوت سیستم اطفا حریق دستی و اتوماتیک

تا بدین قسمت از مقاله دانستیم که سیستم اطفا حریق می‌تواند شامل دو سبک دستی یا اتوماتیک باشد. حال به نظر شما تفاوت این دو سیستم اطفا حریق آبی چیست؟ در سیستم اطفا حریق آبی دستی، فرد باید به ‌صورت فیزیکی اقدام به فعال ‌سازی سیستم کند، مثلا با کشیدن اهرم یا باز کردن شیر آب، که این موضوع نیازمند حضور انسانی در محل و شناسایی به ‌موقع حریق است. به همین منظور در مواقعی که زمان واکنش سریع اهمیت زیادی دارد، عملکرد این سیستم ممکن است محدود شود. اما در سوی مقابل، سیستم اطفا حریق آبی اتوماتیک، مانند اسپرینکلرها، به ‌طور خودکار با افزایش دما یا تشخیص دود فعال می‌شوند و بدون نیاز به دخالت انسان، آب را در محل آت‌سوزی تخلیه می‌کنند.

این ویژگی باعث می‌شود تا در لحظات حساس ابتدایی حریق، واکنشی سریع و موثر صورت گیرد و از گسترش آتش جلوگیری شود. به طور کلی باید گفت که انتخاب بین سیستم دستی و اتوماتیک به نوع کاربری فضا، حساسیت تجهیزات و میزان ریسک بستگی دارد، اما در مجموع سیستم اطفا حریق آبی اتوماتیک به‌دلیل ایمنی بالاتر و عملکرد سریع‌تر، گزینه‌ای مطمئن‌تر برای بیشتر پروژه‌ها محسوب می‌شود.

بیشتر بخوانید: انواع دتکتور گاز – راهنمای 0 تا 100 و آشنایی با کاربردها

اجزای سیستم اطفا حریق آبی چیست؟

تمامی سیستم‌های اسپرینکلر از اجزای متعددی تشکیل شده‌اند که هر کدام از آن‌ها وظیفه خاصی را بر عهده دارند  و نقص در عملکرد هر کدام، می‌تواند در مواقع خطر، فاجعه آفرین باشد. با ما همراه باشید تا بررسی کنیم که اجزای سیستم اطفا حریق آبی چیست؟

منبع آب

به نظر شما اصلی‌ترین و مهم‌ترین جزء تشکیل دهنده سیستم اطفا حریق آبی چیست؟ منبع آب یکی از حیاتی‌ترین اجزای سیستم اطفا حریق آبی است و وظیفه تامین مداوم و مطمئن آب مورد نیاز برای خاموش کردن آتش را بر عهده دارد. این منبع می‌تواند شامل مخازن ذخیره، چاه‌ها، شبکه آب شهری یا مخازن تحت فشار باشد. در طراحی سیستم باید به حجم، فشار و قابلیت دسترسی همیشگی آب توجه شود، چرا که در مواقع بحرانی، عدم تامین آب کافی می‌تواند کل سیستم را نا کارآمد کند. انتخاب منبع آب مناسب با توجه به ابعاد ساختمان، نوع کاربری و خطرات محیطی، تاثیر بسزایی در عملکرد موثر سیستم اطفا حریق آبی دارد.

پمپ آتش‌ نشانی

پمپ آتش ‌نشانی مسئول تقویت فشار آب در سیستم اطفا حریق آبی است و به ‌خصوص در ساختمان‌های مرتفع یا فضاهای بزرگ کاربرد حیاتی دارد. این پمپ‌ها معمولا به ‌صورت الکتریکی، دیزلی یا ترکیبی از هر دو نصب می‌شوند تا در هر شرایطی، جریان آب مورد نیاز برای اسپری کردن از طریق نازل‌ها فراهم شود. وجود پمپ‌های رزرو و تابلو کنترل مخصوص نیز برای اطمینان از عملکرد پایدار ضروری است. پمپ آتش ‌نشانی نقش کلیدی در حفظ فشار مناسب در زمان بروز حریق دارد و عملکرد صحیح آن می‌تواند تفاوت میان یک حادثه کنترل ‌شده و یک فاجعه بزرگ باشد.

لوله ‌کشی و شبکه توزیع

همانگونه که می‌دانید، شبکه لوله‌ کشی در سیستم اطفا حریق آبی وظیفه انتقال آب از منبع یا پمپ به نازل‌ها و اسپرینکلرها را بر عهده دارد. اما به نظر شما ویژگی این بخش از سیستم اطفا حریق آبی چیست؟ این لوله‌ها باید از جنس مقاوم و ضد خوردگی مانند فولاد گالوانیزه یا CPVC ساخته شوند و طبق استانداردهای دقیق نصب شوند تا از نشتی، انسداد یا کاهش فشار جلوگیری شود. طراحی اصولی شبکه لوله‌ کشی، شامل قطر مناسب، چیدمان بهینه و شیب صحیح، تاثیر مستقیم بر کارایی سیستم دارد. شایان ذکر است که لوله ‌کشی باید به‌ گونه‌ای باشد که بتواند تمام نقاط بحرانی ساختمان را پوشش دهد و در سریع‌ترین زمان ممکن آب را به محل آتش ‌سوزی برساند.

اسپرینکلرها یا نازل‌های پاشش آب

آخرین نقطه خط دفاعی در سیستم اطفا حریق آبی چیست؟ به طور کلی، اسپرینکلرها یا همان نازل‌ها نقاط انتهایی سیستم اطفا حریق آبی هستند که در صورت افزایش دما یا دریافت سیگنال از سیستم کنترل، باز شده و آب را به‌ صورت پودری یا بارانی روی شعله‌ها منتشر می‌کنند. انواع مختلفی از اسپرینکلرها وجود دارد، از جمله اسپرینکلرهای پاسخ سریع، پوشش گسترده و نازل‌های ویژه برای محیط‌های صنعتی. انتخاب صحیح نوع نازل با توجه به نوع آتش‌ سوزی‌های احتمالی و ویژگی‌های فضا، نقش تعیین ‌کننده‌ای در میزان اثر بخشی سیستم دارد. اسپرینکلرها به ‌عنوان نخستین خط دفاعی، در پیشگیری از گسترش آتش نقشی حیاتی ایفا می‌کنند.

شیرهای کنترل

اما شیرهای کنترل در سیستم اطفا حریق آبی با هدف هدایت، قطع یا تنظیم جریان آب طراحی شده‌اند و شامل انواع مختلفی مانند شیر پروانه‌ای، شیر چک، شیر آلارم و شیر منطقه‌ای می‌باشند. این شیرها علاوه بر کنترل جریان، نقش مهمی در مانیتورینگ و تقسیم ‌بندی شبکه دارند تا در مواقع نیاز بتوان بخش خاصی از سیستم را ایزوله کرد. در سیستم‌های پیشرفته، شیرهای کنترل به حسگرها و تابلوهای هشدار متصل می‌شوند تا عملکرد سیستم را به ‌صورت لحظه‌ای بررسی کنند. استفاده از شیرهای با کیفیت و تنظیم ‌شده تضمین می‌کند که آب دقیقا در زمان و مکان مناسب تخلیه شود.

سنسورهای تشخیص شعله

آشکار سازها و سنسورها در سیستم‌های نیمه ‌اتوماتیک یا پیش‌ عملگر وظیفه شناسایی علائم حریق مانند افزایش دما، دود یا شعله را دارند و پس از تشخیص خطر، دستور فعال‌ سازی سیستم را صادر می‌کنند. این تجهیزات شامل دتکتورهای دما، دود، شعله و چند منظوره هستند که به‌ طور گسترده در فضاهای حساس مانند اتاق‌های سرور، موزه‌ها و مراکز داده استفاده می‌شوند. دقت بالا، واکنش سریع و کاهش احتمال هشدارهای اشتباه از ویژگی‌های مهم سنسورهای مدرن است. استفاده از آشکار سازهای استاندارد و کالیبره‌ شده نقش کلیدی در افزایش امنیت و اثر بخشی سیستم اطفا حریق آبی دارد.

تابلو کنترل و اعلام حریق

و اما در نهایت، تابلو کنترل به ‌عنوان مغز متفکر سیستم اطفا حریق آبی، تمام اطلاعات سنسورها، شیرها و وضعیت پمپ‌ها را مدیریت می‌کند و در صورت بروز حریق، اقدامات لازم از جمله فعال ‌سازی پمپ، باز کردن شیرها و ارسال هشدار به کاربران یا آتش ‌نشانی را انجام می‌دهد. حال عملکرد این بخش از سیستم اطفا حریق آبی چیست؟ عموما این تابلو می‌تواند به سیستم‌های اعلام صوتی، چراغ‌های هشدار دهنده و حتی اپلیکیشن‌های مدیریت بحران متصل شود. تابلو کنترل علاوه بر مدیریت خودکار عملیات، امکان پایش سیستم به ‌صورت زنده را نیز فراهم می‌کند.

نحوه عملکرد سیستم اطفا حریق آبی چیست؟

یکی دیگر از رایج‌ترین وسالاتی که برای بسیاری از افراد به وجود می‌آید این است کع نحوه عملکرد سیستم اطفا حریق آبی چیست؟ گفتیم که این سیستم از اجزایی مانند اسپرینکلرها، شبکه لوله ‌کشی، منبع آب و پمپ تشکیل شده و به‌ صورت دستی یا خودکار فعال می‌شود. در سیستم‌های اتوماتیک، زمانی که دما در محل به بیش از حد مجاز برسد یا آشکار سازهای دود و حرارت، حریق را تشخیص دهند، اسپرینکلرها فعال شده و آب را به‌ صورت مستقیم و هدفمند بر روی منطقه آتش ‌گرفته پاشش می‌کنند. این آب با خنک کردن سطح شعله ‌ور و کاهش اکسیژن اطراف آن، باعث مهار سریع آتش می‌شود.

در سیستم‌های دستی نیز افراد مسئول می‌توانند از طریق شیرهای اضطراری یا نازل‌های دستی، عملیات اطفا را انجام دهند. عملکرد سریع، پوشش وسیع و قابلیت اطمینان بالا باعث شده تا سیستم اطفا حریق آبی به یکی از موثرترین روش‌ها برای مقابله با آتش‌ سوزی در فضاهای مختلف تبدیل شود.

نقاط ضعف سیستم اطفا حریق آبی چیست؟

به همان اندازه که استفاده از سیستم‌های اسپرینکلر مزیت دارد، معایبی نیز دارد که می‌بایست با شناخت این معایب، گزینه‌ای هوشمندانه را انتخاب کرد. در ادامه با ما همراه باشید تا به شما بگوییم که نقاط ضعف استفاده از سیستم اطفا حریق آبی چیست.

آسیب به تجهیزات حساس الکترونیکی

یکی از نقاط ضعف اصلی سیستم اطفا حریق آبی، آسیب‌ رسانی به تجهیزات حساس الکترونیکی مانند سرورها، رایانه‌ها، دستگاه‌های مخابراتی یا تجهیزات آزمایشگاهی است. هنگامی‌ که آب به‌ طور گسترده در محیط پاشیده می‌شود، ممکن است به جای محدود کردن خسارت، باعث خرابی‌های پر هزینه در زیر ساخت‌های حیاتی شود. به همین دلیل، در مراکز داده یا آزمایشگاه‌ها معمولا از سیستم‌های جایگزین مانند گاز FM200 یا CO2 استفاده می‌شود. استفاده از سیستم آبی در چنین فضاهایی باید با دقت و همراه با پوشش‌های حفاظتی ویژه انجام گیرد تا خطرات جانبی به حداقل برسد.

غیر فعال شدن در دمای زیر صفر

یکی دیگر از معایب سیستم اطفا حریق آبی، خطر یخ ‌زدگی در شرایط آب ‌و ‌هوایی سرد است، به‌ ویژه در فضاهای باز یا ساختمان‌هایی که گرمایش کافی ندارند. زمانی‌ که دمای هوا به زیر صفر می‌رسد، آب موجود در لوله‌ها ممکن است یخ بزند و باعث ترکیدگی لوله‌ها، از کار افتادن سیستم و بروز آسیب‌های ساختاری شود. برای مقابله با این مشکل باید از سیستم‌های خشک یا پیش ‌عملگر و همچنین لوله‌ کشی‌های عایق ‌شده استفاده شود. اما در هر صورت، این موضوع یکی از چالش‌های جدی برای نصب سیستم اطفا حریق آبی در مناطق سرد سیر به شمار می‌رود.

احتمال فعال‌ سازی نا خواسته و خسارات ناشی از آن

فعال ‌سازی نا خواسته یا اشتباه سیستم اطفا حریق آبی، یکی از معایب قابل‌ توجه آن است که می‌تواند منجر به خسارات مادی و وقفه در فعالیت‌های عادی شود. این اتفاق ممکن است به ‌دلیل نقص در اسپرینکلرها، خطای سنسورها یا شوک حرارتی غیر مرتبط رخ دهد. در محیط‌هایی مانند فروشگاه‌ها، بیمارستان‌ها یا ساختمان‌های تجاری، یک فعال ‌سازی اشتباه می‌تواند باعث آسیب به کالاها، تجهیزات یا حتی ایجاد نگرانی در میان افراد شود. بنابراین، نگهداری منظم، تست‌های دوره‌ای و استفاده از تجهیزات استاندارد برای کاهش این ریسک بسیار ضروری است.

عدم کارایی در اطفای برخی مواد قابل اشتعال

سیستم اطفا حریق آبی در خاموش ‌سازی برخی مواد خاص مانند روغن، چربی، مایعات قابل اشتعال، یا فلزات واکنش‌ پذیر عملکرد موثری ندارد و حتی ممکن است باعث گسترش آتش شود. مثلا در آشپزخانه‌های صنعتی که آتش ‌سوزی‌ها بیشتر از نوع روغن‌ سوز هستند، پاشیدن آب می‌تواند منجر به پاشش چربی و گسترش سریع‌تر شعله‌ها گردد. در چنین فضاهایی، استفاده از سیستم‌های خاموش‌ کننده تخصصی مانند فوم یا گاز توصیه می‌شود. این محدودیت یکی از مهم‌ترین دلایلی است که چرا انتخاب نوع سیستم اطفا حریق باید بر اساس نوع خطرات موجود در محیط صورت گیرد.

بیشتر بخوانید: راهنمای 0 تا 100 انتخاب دتکتور گاز: چه نوع دتکتوری برای محیط شما مناسب است؟

نحوه نصب سیستم اطفا حریق آبی چیست؟

به منظور این که سیستم اسپرینکلر بتواند عملکردی بهینه را از خودش بر جای بگذارد، نیاز است که نصب آن به شیوه استاندارد صورت بگیرد. در ادامه با ما همراه باشید تا بگوییم که نحوه نصب نصب سیستم اطفا حریق آبی چیست؟

بررسی و تحلیل محیط و طراحی مهندسی

اولین مرحله نصب سیستم اطفا حریق آبی چیست؟ نخستین گام در نصب سیستم اطفا حریق آبی، بررسی دقیق محیط مورد نظر، ارزیابی سطح خطر و طراحی مهندسی بر اساس استانداردهای معتبر مانند NFPA یا مقررات ملی آتش ‌نشانی است. در این مرحله، نوع فعالیت‌های انجام‌ شده در ساختمان، تجهیزات موجود، ساختار فیزیکی و چیدمان فضاها مورد تجزیه‌ و تحلیل قرار می‌گیرد تا نوع مناسب سیستم مشخص شود. طراحی صحیح سیستم، تضمین‌ کننده پوشش کامل نقاط بحرانی و اطمینان از عملکرد موثر در لحظات بحرانی است. شایان ذکر است که استفاده از نرم ‌افزارهای تخصصی طراحی نیز در افزایش دقت و ایمنی پروژه نقش مهمی ایفا می‌کند.

انتخاب و تهیه تجهیزات استاندارد و با کیفیت

در مرحله دوم، باید تمامی اجزای سیستم از جمله اسپرینکلرها، لوله‌ها، اتصالات، شیرهای کنترل، پمپ آتش ‌نشانی و تابلو کنترل از برندهای معتبر و دارای تاییدیه‌های بین ‌المللی تهیه شود. کیفیت تجهیزات مستقیما بر عملکرد سیستم در مواقع اضطراری تاثیر می‌گذارد و انتخاب اشتباه یا استفاده از تجهیزات غیر استاندارد می‌تواند عملکرد کل سیستم را زیر سوال ببرد. همچنین باید تجهیزات با نیازها و شرایط محیطی محل نصب تطابق داشته باشند، مثلا در مناطق سرد سیر از تجهیزات مقاوم به یخ‌ زدگی استفاده شود.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

نصب فیزیکی سیستم با رعایت اصول فنی

پس از تامین تجهیزات، فرآیند نصب فیزیکی سیستم آغاز می‌شود که شامل لوله ‌کشی، نصب اسپرینکلرها و نازل‌ها، شیرهای کنترلی و اتصال به منبع آب و پمپ می‌باشد. این عملیات باید توسط تکنسین‌های مجرب و مطابق با نقشه‌های طراحی‌ شده انجام گیرد تا از هرگونه نشتی، افت فشار یا اختلال عملکرد جلوگیری شود. نکات فنی مانند فاصله اسپرینکلرها، ارتفاع نصب، شیب لوله‌ها و عایق‌ کاری در این مرحله حیاتی هستند. همچنین نصب سیستم باید با حداقل اختلال در فعالیت‌های روزمره ساختمان انجام گیرد و تمام تجهیزات نصب ‌شده به ‌صورت اصولی تراز و ایمن ‌سازی شوند.

آزمایش و تست عملکرد سیستم

یکی از مهم‌ترین مراحل نصب سیستم اطفا حریق آبی، اجرای تست‌های دقیق و استاندارد پیش از بهره‌ برداری رسمی است. در این گام، عملکرد هر بخش از سیستم، از نازل‌ها گرفته تا سنسورها و پمپ‌ها مورد بررسی و آزمایش عملی قرار می‌گیرد. فشار آب، زمان واکنش، نشتی، دقت سنسورها و ارتباط با سیستم اعلام حریق نیز باید سنجیده شود. این تست‌ها به ‌منظور اطمینان از آمادگی کامل سیستم در برابر خطرات احتمالی انجام می‌شوند و معمولا در حضور کارفرما یا بازرس آتش ‌نشانی صورت می‌گیرد. فراموش نکنید که هرگونه ایراد باید پیش از فاز بهره ‌برداری رفع شود تا شاهد عملکرد بهینه این سیستم باشیم.

آموزش، مستند سازی و نگهداری دوره‌ای

اما آخرین گام نصب سیستم اطفا حریق آبی چیست؟ آخرین گام، آموزش تیم نگهداری و کاربران ساختمان در خصوص نحوه عملکرد، روش‌های کنترل دستی، اعلام هشدار و اقدامات اولیه در زمان حریق است. همچنین باید تمامی مراحل نصب، نقشه‌ها، شماره سریال تجهیزات و نتایج تست‌ها به‌ صورت کامل مستند سازی شوند. برنامه‌های نگهداری دوره‌ای شامل بازبینی اسپرینکلر، تست فشار، بررسی اتصالات و کنترل سیستم پمپ باید طبق یک تقویم منظم انجام شود تا اطمینان از کارکرد مداوم و بدون خطا فراهم گردد. این مرحله نه‌ تنها باعث افزایش طول عمر سیستم اطفا حریق آبی می‌شود، بلکه امنیت دائمی ساختمان را نیز تضمین می‌کند.

کلام پایانی

همانگونه که دیدید در این مقاله به صورت 0 تا 100 به بررسی این موضوع پرداختیم که سیستم اطفا حریق آبی چیست؟ دانستیم که استفاده از سیستم اطفا حریق آبی به عنوان یک راهکار استاندارد و موثر برای مقابله با آتش‌ سوزی، گامی اساسی در افزایش ایمنی فضاهای مختلف محسوب می‌شود. آشنایی با اجزای اصلی این سیستم، مانند پمپ آتش ‌نشانی، اسپرینکلرها، لوله‌ کشی، شیرهای کنترل و سنسورها، به ما امکان می‌دهد تا عملکرد آن را بهتر درک کنیم و از نقاط ضعف احتمالی مانند خطر یخ ‌زدگی، آسیب به تجهیزات حساس یا فعال ‌سازی نا خواسته جلوگیری کنیم. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

مجموعه اسپین الکتریک آماده است تا با بررسی کامل نیازهای شما، اقدام به ارائه انواع سیستم اطفا حریق آبی کند. همچنین شما می‌توانید خدمات مربوط به نصب و نگهداری این تجهیزات را هم از ما دریافت نمایید.

برای استعلام دقیق قیمت دتکتور شعله و قیمت دتکتور گاز از شرکت اسپین الکتریک، معمولاً باید مستقیماً با واحد فروش شرکت تماس بگیرید.

سوالات متداول

سیستم اطفا حریق آبی برای کدام دسته از آتش سوزی مناسب است؟

این سیستم عمدتا برای آتش‌های کلاس A مانند چوب، کاغذ و پارچه مناسب است. در نتیجه، در برابر مایعات قابل اشتعال، فلزات خاص یا تجهیزات برقی حساس کارایی محدودی دارد.

تفاوت سیستم اطفا حریق دستی با سیستم اطفا حریق اتوماتیک آبی چیست؟

در نوع دستی، فعال‌ سازی به حضور انسان وابسته است و اپراتور باید شیر یا نازل را باز کند. اما در سیستم اطفا حریق اتوماتیک آبی، اسپرینکلرها با افزایش دما یا تشخیص دود به‌ صورت خودکار فعال می‌شوند. این عملکرد خودکار باعث واکنش سریع‌تر در لحظات اولیه حریق می‌شود.

آیا احتمال فعال شدن اشتباه اسپرینکلرها وجود دارد؟

در صورت نصب اصولی و استفاده از تجهیزات استاندارد، احتمال فعال ‌سازی ناخواسته بسیار کم است. اسپرینکلرها معمولا فقط در دمای مشخصی فعال می‌شوند و به دود یا بخار معمولی واکنش نشان نمی‌دهند. با این حال، سرویس و نگهداری دوره‌ای برای جلوگیری از خطا ضروری است تا سیستم همواره بهترین عملکرد را از خود ارائه دهد.

آیا سیستم اطفا حریق آبی نیاز به نگهداری دوره‌ای دارد؟

بله. بازبینی منظم پمپ، شیرهای کنترل، فشار آب و سلامت اسپرینکلرها اهمیت زیادی دارد. تست‌های دوره‌ای تضمین می‌کند که سیستم در شرایط اضطراری عملکرد صحیحی داشته باشد. شایان ذکر است که عدم سرویس به ‌موقع می‌تواند باعث افت فشار یا از کار افتادن سیستم شود.

آیا نصب سیستم اطفا حریق اتوماتیک آبی در ساختمان‌های مسکونی ضروری است؟

در بسیاری از کشورها نصب سیستم اطفا حریق اتوماتیک آبی در ساختمان‌های جدید الزامی شده است، زیرا نقش مهمی در کاهش تلفات جانی و خسارات مالی دارد. این سیستم می‌تواند در همان دقایق اولیه آتش را کنترل کند و فرصت کافی برای تخلیه ایمن ساکنان فراهم آورد.

در طراحی سیستم‌ اعلام حریق، انتخاب دتکتور مناسب یکی از مهم‌ترین تصمیمات است که به‌طور مستقیم بر کارایی و هزینه‌های پروژه تأثیر می‌گذارد. دو نوع پرکاربرد دتکتور در سیستم‌های اعلام حریق، دتکتورهای دودی سقفی و بیم دتکتورها هستند. در این مقاله، به مقایسه بیم دتکتورها و دتکتورهای دودی سقفی می‌پردازیم تا طراحان سیستم‌های اعلام حریق بتوانند بر اساس شرایط محیطی و الزامات پروژه، بهترین انتخاب را داشته باشند.

۱. اصول عملکرد دتکتورهای دودی سقفی و بیم دتکتورها

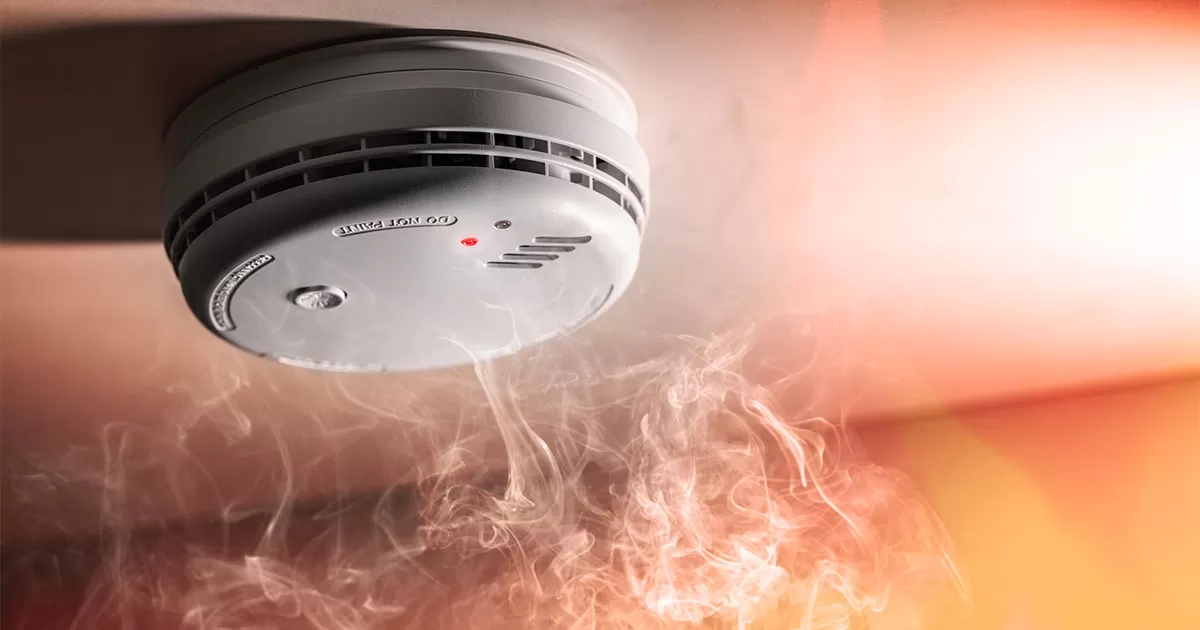

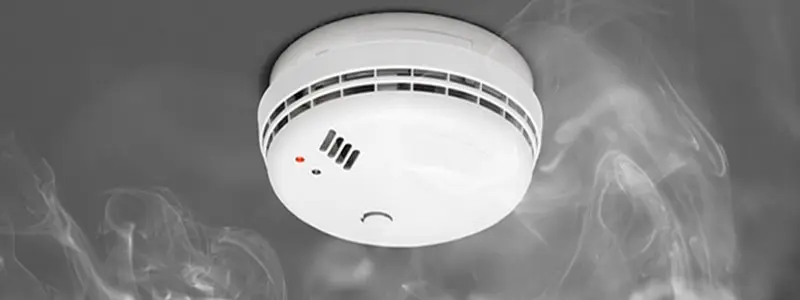

دتکتور دودی سقفی

دتکتورهای سقفی معمول‌ترین نوع دتکتورهای دود هستند که در نقاط مشخص و محدود نصب می‌شوند و دود را به صورت محلی و نقطه‌ای نمونه‌برداری می‌کنند. این دتکتورها با اندازه‌گیری تغییرات در چگالی دود در محل نصب، حضور آتش را تشخیص می‌دهند.

بیم دتکتورها (دتکتورهای خطی)

در مقابل، بیم دتکتورها بر پایه پرتوهای نوری طولانی کار می‌کنند. این دتکتورها از فرستنده و گیرنده‌ای تشکیل شده‌اند که در دو انتهای یک خط مستقیم نصب می‌شوند و یک پرتو نور را به یکدیگر می‌تابانند. وجود دود در مسیر پرتو، باعث کاهش شدت نور دریافت شده و فعال شدن آلارم می‌شود. به دلیل برد بالا و پوشش گسترده، بیم دتکتورها برای فضاهای بزرگ با سقف بلند بسیار مناسب هستند.

۲. پوشش‌دهی و فاصله‌گذاری دتکتورها

پوشش دتکتورهای سقفی

بر اساس استاندارد BS5839 بخش ۱، شعاع پوشش یک دتکتور دودی سقفی حداکثر ۷.۵ متر است. این بدان معناست که در طرح‌های ساده، فاصله بین دتکتورها نباید از ۱۰.۵ متر بیشتر باشد. البته با طراحی دقیق‌تر چیدمان، می‌توان تعداد دتکتورها را کاهش داد اما همچنان پوشش این دتکتورها محدود است و برای فضاهای وسیع به تعداد زیادی دتکتور نیاز است.

پوشش بیم دتکتورها

در مقابل، بیم دتکتورها قادرند پرتو نوری تا ۱۰۰ متر را پوشش دهند و شعاع پوشش جانبی ۷.۵ متر در هر طرف پرتو را مجاز است. به این ترتیب پوشش تئوریک هر بیم دتکتور حدود ۱۵۰۰ مترمربع می‌شود، مساحتی که معادل نیاز به بیش از ۱۶ دتکتور سقفی است. این امر موجب کاهش چشمگیر تعداد تجهیزات نصب‌شده و در نتیجه کاهش هزینه‌های نصب و نگهداری می‌شود.

۳. محدودیت‌های ارتفاع نصب و حساسیت دتکتورها

محدودیت ارتفاع دتکتورهای سقفی

با افزایش ارتفاع سقف، دود تولید شده توسط آتش رقیق می‌شود و چگالی دود کاهش می‌یابد. این کاهش چگالی منجر به افت حساسیت دتکتورهای سقفی می‌شود. طبق BS5839 بخش ۱، حداکثر ارتفاع نصب دتکتورهای سقفی برای حفاظت از جان افراد ۱۰.۵ متر و برای حفاظت از اموال ۱۵ متر است.

برتری بیم دتکتورها در سقف‌های بلند

اما بیم دتکتورها این محدودیت را ندارند و می‌توانند ستون دود بلند را به طور کامل نمونه‌برداری کنند. به همین دلیل، استاندارد اجازه می‌دهد تا بیم دتکتورها در ارتفاعات تا ۲۵ متر برای حفاظت از جان و تا ۴۰ متر برای حفاظت از اموال نصب شوند. این ویژگی بیم دتکتورها را برای آتریوم‌ها، سالن‌های بزرگ، ورزشگاه‌ها و انبارهای با سقف بلند بسیار مناسب می‌سازد.

بیشتر بخوانید: نحوه اتصال بیم دتکتور به سیستم اعلام حریق آدرس‌پذیر

۴. عملکرد در شرایط خاص

تأثیر سرعت جریان هوا

در محیط‌هایی با جریان هوای سریع، دتکتورهای سقفی ممکن است عملکرد مناسبی نداشته باشند، زیرا دود به سرعت از محفظه دتکتور خارج می‌شود. استانداردها توصیه می‌کنند در شرایطی که سرعت هوا بیش از ۱.۵ متر بر ثانیه است، عملکرد دتکتور سقفی با دقت بررسی شود. در مقابل، بیم دتکتورها به دلیل اندازه بزرگ‌تر محفظه حسگر و نمونه‌برداری از کل مسیر پرتو، کمتر تحت تأثیر جریان هوا قرار می‌گیرند و می‌توانند عملکرد قابل قبولی داشته باشند.

لایه‌بندی (Stratification)

یکی دیگر از چالش‌ها، پدیده لایه‌بندی است؛ یعنی ایجاد لایه‌های هوای گرم و سرد در سقف‌های بلند که باعث می‌شود دود در مرز این لایه‌ها جمع شده و به دتکتورهای نصب‌شده در سقف نرسد. این پدیده به‌ویژه در آتریوم‌ها و فضاهای بزرگ دیده می‌شود. برای مقابله با این مشکل، بیم دتکتورها در فاصله‌ای نزدیک‌تر به سقف نصب می‌شوند و با توجه به شرایط محیطی، محل دقیق نصب توسط کارشناسان مهندسی تعیین می‌شود.

محیط‌های نامساعد

دتکتورهای سقفی در محیط‌های با دماهای بسیار بالا یا پایین، آلودگی، رطوبت زیاد یا گازهای خورنده عملکرد مناسبی ندارند. بیم دتکتورها با امکان نصب پشت شیشه‌های محافظ و داشتن دامنه دمایی وسیع‌تر، در چنین محیط‌هایی کاربرد بهتری دارند. این ویژگی باعث می‌شود بیم دتکتورها برای محیط‌هایی مثل اصطبل‌ها، انبارهای آلوده و صنایع سنگین گزینه مناسبی باشند.

۵. الزامات طراحی و نصب

حساسیت و تنظیم دتکتورها

حساسیت بیم دتکتورها باید با توجه به طول بیم و شرایط محیطی تنظیم شود تا از هشدارهای کاذب جلوگیری شود. نصب دتکتورها باید طبق استانداردها و دستورالعمل‌های ملی صورت گیرد. مثلاً در استاندارد BS5839 بخش ۱، توصیه می‌شود که بیم دتکتورها حداکثر فاصله ۱۰۰ متر را پوشش دهند و هیچ نقطه‌ای در منطقه حفاظت‌شده بیش از ۷.۵ متر از خط مرکزی پرتو دور نباشد.

نصب روی سقف‌های شیب‌دار و حضور موانع

در سقف‌های شیب‌دار، دتکتورها باید در رأس سقف یا در فاصله کمتر از ۶۰۰ میلی‌متر از آن نصب شوند تا دود جمع‌شده در رأس سقف به درستی شناسایی شود. وجود موانع مانند تیرهای سقفی یا قفسه‌بندی‌های نزدیک به سقف نیز باید در طراحی سیستم اعلام حریق مدنظر قرار گیرد، زیرا مانع پخش دود شده و می‌تواند کارایی دتکتورها را کاهش دهد. مسیر بیم دتکتورها باید طوری طراحی شود که از موانع عبور نکند و فاصله مناسبی از دیوارها و موانع حفظ شود.

جلوگیری از انسداد پرتو بیم دتکتورها

از آنجا که بیم دتکتورها بر پایه خط دید کار می‌کنند، باید مسیر پرتو همیشه آزاد باشد. انسداد پرتو توسط افراد، تجهیزات متحرک مانند لیفتراک یا اشیاء دیگر می‌تواند منجر به عدم شناسایی حریق شود. بنابراین بیم دتکتورها باید در ارتفاع حداقل ۲.۷ متر نصب شوند تا از این مشکل جلوگیری شود.

۶. نگهداری و آزمون بیم دتکتورها

نگهداری و تمیزکاری

بیم دتکتورها به دلیل استفاده از اجزای نوری حساس، نیازمند نگهداری و تمیزکاری دوره‌ای هستند. گرد و غبار و آلودگی روی لنزها می‌تواند باعث کاهش دقت دتکتور و هشدارهای کاذب شود. برای کاهش نیاز به نگهداری، بسیاری از بیم دتکتورهای مدرن دارای الگوریتم‌های خودکار جبران آلودگی هستند.

آزمون عملکردی

آزمون عملکرد بیم دتکتورها اغلب دشوار و پرهزینه است، زیرا معمولاً در ارتفاعات بالا نصب می‌شوند. اما مدل‌های جدید دارای قابلیت تست خودکار از راه دور هستند که با شبیه‌سازی کاهش نور دریافتی، عملکرد دتکتور را بدون نیاز به دسترسی فیزیکی بررسی می‌کنند.

بیشتر بخوانید: انواع دتکتور اعلام حریق + (بررسی انواع مختلف)

۷. نکات مهم در انتخاب و کاربرد

• فضاهای بزرگ و سقف بلند: بیم دتکتورها انتخاب اول هستند به دلیل پوشش وسیع و امکان نصب در ارتفاع بالا.
• فضاهای با جریان هوای بالا یا محیط‌های آلوده: بیم دتکتورها عملکرد بهتر و عمر طولانی‌تری دارند.
• فضاهای کوچک و سقف کوتاه: دتکتورهای سقفی به دلیل هزینه کمتر و حساسیت مناسب گزینه بهتری هستند.
• محدودیت‌های نصب: بیم دتکت

ورها نیازمند فضای آزاد برای پرتو نور و مراقبت از انسداد مسیر هستند.

• بودجه و هزینه: بیم دتکتورها هزینه اولیه بیشتری دارند ولی در فضاهای بزرگ صرفه‌جویی اقتصادی دارند.

جمع‌بندی

در نهایت، انتخاب بین بیم دتکتورها و دتکتورهای دودی سقفی به شرایط ویژه پروژه  و مقایسه بیم دتکتورها و دتکتورهای دودی سقفی بستگی دارد. اگر فضای بزرگ با سقف بلند و محیط نسبتا تمیز و بدون موانع دارید، بیم دتکتورها بهترین گزینه هستند که پوشش وسیع و قابلیت نصب در ارتفاع بالا را فراهم می‌کنند. اما در فضاهای کوچک‌تر با سقف کوتاه، دتکتورهای سقفی گزینه‌ای اقتصادی و کارآمد هستند.

همچنین توجه به استانداردهای ملی و بین‌المللی، شرایط محیطی، نیازهای ایمنی و بودجه پروژه از نکات کلیدی در تصمیم‌گیری نهایی است.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

سوالات متداول

۱. بیم دتکتورها در چه نوع فضاهایی بهتر عمل می‌کنند؟
بیم دتکتورها برای فضاهای بزرگ با سقف بلند مانند سالن‌های صنعتی، آتریوم‌ها، انبارها و ورزشگاه‌ها بهترین عملکرد را دارند. به دلیل برد طولانی پرتو نوری و امکان پوشش گسترده، برای این محیط‌ها بسیار مناسب هستند.

۲. آیا می‌توان بیم دتکتورها را در محیط‌های پر گرد و غبار نصب کرد؟
بله، بیم دتکتورها معمولاً دارای سیستم‌های جبران آلودگی و فیلترهای محافظ هستند که به کاهش تاثیر گرد و غبار و آلودگی کمک می‌کند. با این حال نگهداری و تمیزکاری دوره‌ای برای حفظ عملکرد صحیح لازم است.

۳. چه محدودیت‌هایی در نصب دتکتورهای دودی سقفی وجود دارد؟
دتکتورهای سقفی محدودیت ارتفاع نصب دارند (حداکثر ۱۰.۵ متر برای حفاظت جان و ۱۵ متر برای حفاظت اموال) و پوشش آن‌ها نسبتاً محدود است. همچنین در محیط‌هایی با جریان هوای سریع یا سقف‌های بلند ممکن است حساسیت و دقت کمتری داشته باشند.

دتکتور دود مکشی (Aspirating Smoke Detector یا ASD) یک سیستم پیشرفته است که برای تشخیص دود و آتش‌سوزی استفاده می‌شود. این سیستم‌ها اغلب در فضاهایی با حساسیت بالا یا در محیط‌هایی که نیاز به نظارت مداوم دارند، به‌کار می‌روند. دتکتورهای دود مکشی از فناوری‌های مختلفی برای شناسایی دود بهره می‌برند. در این بخش، به معرفی انواع مختلف فناوری‌های تشخیص دود در دتکتورهای مکشی می‌پردازیم.



1. سیستم‌های مبتنی بر لیزر (با فیلتر)

در این روش، لیزر به‌عنوان منبع نوری داخل محفظه تشخیص دود استفاده می‌شود. هوا از طریق یک سیستم فیلتراسیون عبور داده می‌شود تا ذرات بزرگ حذف شوند، سپس هوای فیلتر شده از مقابل لیزر عبور می‌کند. پراکندگی نور ناشی از ذرات دود توسط یک کلکتور نوری اندازه‌گیری می‌شود و الکترونیک پیشرفته دتکتور میزان ذرات دود را تعیین می‌کند.

2. سیستم‌های مبتنی بر لیزر (بدون فیلتر)

در این روش، هوا بدون عبور از فیلتر به‌طور مستقیم وارد محفظه تشخیص می‌شود. کلکتور نوری تعداد ذرات دود را شمارش می‌کند تا مشخص شود که آیا غلظت دود کافی برای فعال کردن آلارم وجود دارد یا خیر. این فناوری قادر است بین ذرات گرد و غبار و دود تفاوت قائل شود.

3. اتاقک ابری (Cloud Chamber)

این فناوری قدیمی‌ترین روش مکشی برای تشخیص دود است. در این روش، محفظه‌ای حاوی بخار آب متراکم وجود دارد. هنگامی که یک ذره دود به بخار آب برخورد می‌کند، یونیزه می‌شود و باعث ایجاد مه در اطراف آن می‌گردد. این فرآیند اندازه ذرات دود را بزرگ‌تر می‌کند تا به‌راحتی توسط حسگر تشخیص داده شود.

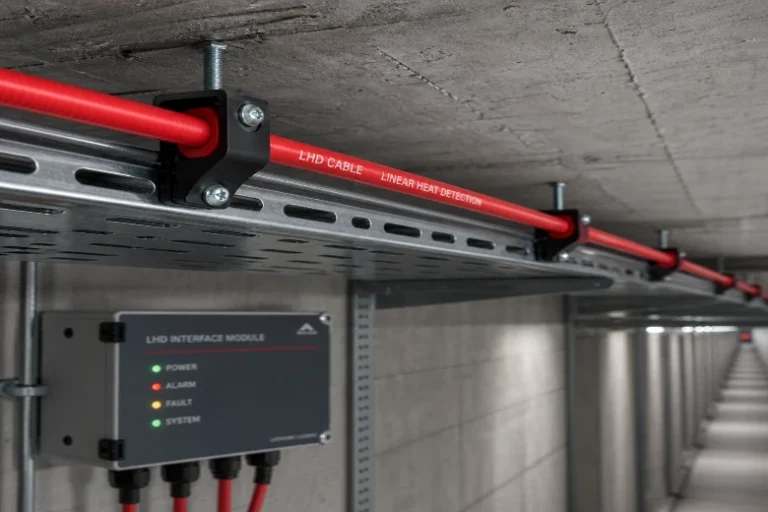

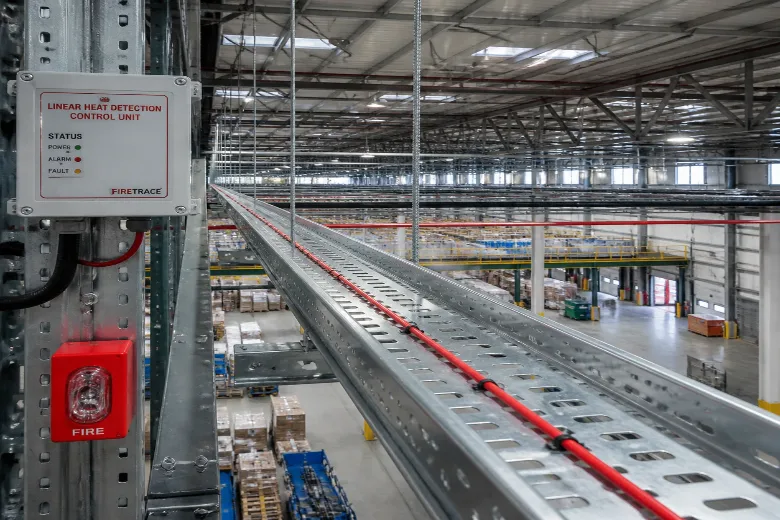

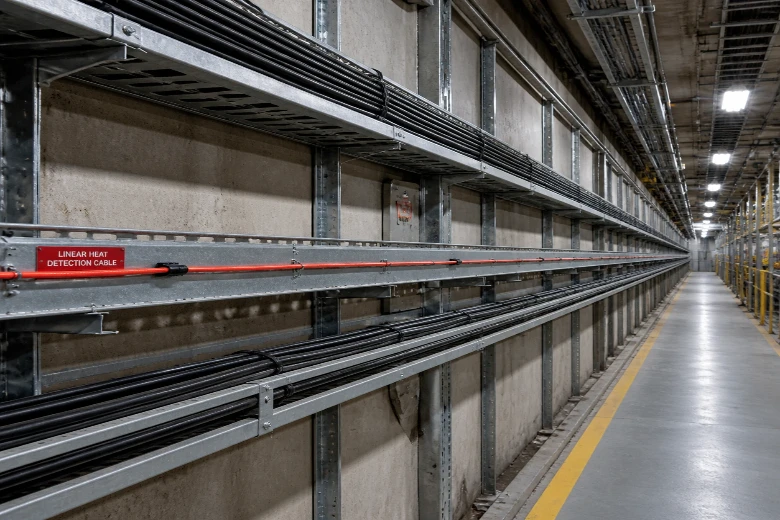

بیشتر بخوانید: راهنمای آسان نصب دتکتور حرارتی خطی

4. حسگر با منبع دوگانه (Dual Source Sensor)

در این روش، از دو منبع نوری استفاده می‌شود: LED آبی برای شناسایی غلظت‌های پایین دود و لیزر مادون قرمز برای شناسایی گرد و غبار و جلوگیری از آلارم‌های اشتباه. این سیستم با استفاده از الگوریتم‌های پیشرفته، سیگنال‌ها را تجزیه و تحلیل کرده تا به‌طور دقیق دود را از گرد و غبار تمییز دهد.

اصول اگزاست (تخلیه هوا) در دتکتورهای دود مکشی

در طراحی سیستم‌های دود مکشی، فشار هوا در فضای محافظت‌شده (APS) معمولاً برابر با فشار هوای فضای نصب دتکتور است. لوله اگزاست از خروجی فشار اگزاست دتکتور (AES) خارج می‌شود و این فشار می‌تواند بر دقت تشخیص تاثیرگذار باشد. در صورتی که فشار AES بیشتر از APS باشد، ممکن است سرعت ورود هوا به محفظه حسگر بیشتر از سرعت فن شود، که می‌تواند دقت سیستم را کاهش دهد.

نکته مهم: برای جلوگیری از این مشکلات، باید هوای خروجی دوباره به محل نمونه‌برداری بازگردانده شود.

بیشتر بخوانید: طراحی لوله‌کشی سیستم اطفاء حریق با گاز CO₂ بر اساس استاندارد NFPA 12

روش‌های نمونه‌برداری در دتکتورهای دود مکشی

در دتکتورهای دود مکشی، پنج روش اصلی برای نمونه‌برداری هوا وجود دارد که هر کدام برای کاربردهای مختلف طراحی شده‌اند:

1. نمونه‌برداری اولیه (Primary Sampling):
   این روش به‌طور معمول به‌عنوان سیستم تکمیلی استفاده می‌شود. نمونه‌گیری هوا در مکان‌هایی با جریان هوای بالا مانند اتاق‌های تمیز و دیتاسنترها انجام می‌شود.
2. نمونه‌برداری ثانویه (Secondary Sampling):
   در این روش، سوراخ‌های نمونه‌برداری در سقف یا مکان‌هایی مشابه با دتکتورهای دود نصب می‌شوند.
3. نمونه‌برداری موضعی (Localized Sampling):
   این روش برای حفاظت از تجهیزات خاص یا نواحی خاص در فضاهای باز بزرگ استفاده می‌شود.
4. نمونه‌برداری داخل کابینت (Cabinet Sampling):
   در این روش، دتکتور دود مکشی هوای موجود در داخل کابینت یا رک‌های کامپیوتری را برای تشخیص دود و آتش پایش می‌کند.
5. نمونه‌برداری درون کانال (In-duct Sampling):
   این روش برای سیستم‌های تهویه مطبوع (HVAC) استفاده می‌شود تا در صورت وقوع آتش‌سوزی، سیستم تهویه خاموش شده یا دمپرها بسته شوند.

نتیجه‌گیری

دتکتورهای دود مکشی با استفاده از فناوری‌های پیشرفته مانند لیزر و سیستم‌های مبتنی بر فیلتر، قادر به شناسایی دود در مقادیر کم هستند. این سیستم‌ها علاوه بر دقت بالا، به‌ویژه در فضاهایی با حساسیت زیاد مانند دیتاسنترها و اتاق‌های تمیز، کاربرد دارند. با توجه به انواع روش‌های نمونه‌برداری و اصول اگزاست، انتخاب صحیح سیستم و تنظیمات آن می‌تواند در عملکرد صحیح سیستم تشخیص دود تاثیر زیادی داشته باشد.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

نحوه عملکرد سیستم اعلام حریق یکی از مهم‌ترین موضوعاتی است که نقش مستقیم در حفظ جان و مال افراد در محیط‌های مسکونی، اداری، صنعتی و تجاری دارد. این سیستم‌ها به عنوان ستون فقرات امنیت در ساختمان‌ها شناخته می‌شوند و وظیفه‌ای بسیار حیاتی را بر عهده دارند: شناسایی سریع وقوع آتش‌سوزی و هشدار به موقع به افراد حاضر در محل. سیستم‌های اعلام حریق با تکیه بر اجزایی چون دتکتورها (حسگرها)، آژیرهای هشداردهنده، فلاشرهای نوری و پنل‌های کنترل مرکزی، به شکلی هوشمند طراحی شده‌اند تا بتوانند در کوتاه‌ترین زمان ممکن خطر را تشخیص دهند. این سیستم‌ها می‌توانند هم به‌صورت دستی (از طریق شستی اعلام حریق) و هم اتوماتیک (از طریق سنسورها) فعال شوند.

در این مقاله از اسپین الکتریک، قصد داریم به صورت کامل و تخصصی، نحوه کار سیستم اعلام حریق را بررسی کنیم، تا اگر در حال طراحی یا انتخاب سیستم ایمنی برای ساختمان خود هستید، با دید بازتری تصمیم بگیرید.

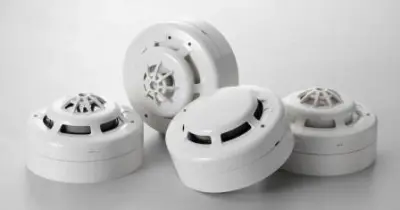

دتکتور؛ قلب تپنده در نحوه عملکرد سیستم اعلام حریق

یکی از اجزای حیاتی در نحوه عملکرد سیستم اعلام حریق، دتکتورها هستند؛ سنسورهایی هوشمند که نقش چشم و گوش سیستم را ایفا می‌کنند. این قطعات حساس، در مواجهه با نشانه‌های اولیه‌ی آتش‌سوزی مانند دود، حرارت، شعله یا گازهای سمی واکنش نشان داده و فوراً سیستم را وارد حالت هشدار می‌کنند.

دتکتورها در انواع مختلفی طراحی و تولید می‌شوند که هر یک، متناسب با نوع تهدید، عملکرد مخصوص به خود را دارند. برای مثال:

• دتکتور دود فوتوالکتریک از یک منبع نور و حسگر نوری تشکیل شده است که با ورود دود به محفظه، پرتو نور شکسته شده و به حسگر برخورد می‌کند، در نتیجه هشدار فعال می‌شود.
• دتکتور دود یونیزاسیون با اندازه‌گیری اختلال در جریان الکتریکی ناشی از ذرات دود عمل می‌کند و برای تشخیص سریع‌تر آتش‌های سریع‌سوز بسیار مؤثر است.
• دتکتورهای حرارتی نیز در دو نوع ثابت و نرخ افزایشی (Rate-of-Rise) عرضه می‌شوند. نوع ثابت در دمای معینی هشدار می‌دهد، در حالی که نوع نرخ افزایشی به تغییر ناگهانی دما حساس است.

در نحوه عملکرد سیستم اعلام حریق، زمانی که یک دتکتور علائم حریق را تشخیص می‌دهد، بلافاصله سیگنالی به کنترل پنل مرکزی ارسال می‌کند. در این مرحله، پنل با پردازش داده‌ها و بررسی صحت هشدار، در صورت تأیید وقوع حریق، فرمان لازم برای فعال‌سازی آژیرها، فلاشرهای نوری، باز شدن درهای اضطراری یا حتی روشن شدن سیستم‌های اطفاء حریق خودکار را صادر می‌کند.

این واکنش زنجیره‌ای و دقیق، حاصل عملکرد صحیح بیم دتکتور است. به همین دلیل، انتخاب و نصب صحیح آن‌ها اهمیت زیادی دارد و باید حتماً با راهنمایی متخصصان انجام شود. اسپین الکتریک با بهره‌گیری از جدیدترین تکنولوژی‌های روز دنیا، انواع سیستم‌های اعلام حریق را به همراه مشاوره تخصصی و خدمات نصب ارائه می‌دهد تا امنیت شما به بالاترین سطح ممکن برسد.

بیشتر بخوانید: نحوه اتصال بیم دتکتور به سیستم اعلام حریق آدرس‌پذیر

کنترل پنل؛ مغز فرماندهی در نحوه عملکرد سیستم اعلام حریق

در بررسی دقیق نحوه عملکرد سیستم اعلام حریق، نمی‌توان از نقش حیاتی و بی‌جایگزین کنترل پنل (Fire Alarm Control Panel) چشم‌پوشی کرد. این بخش از سیستم، همانند مغز متفکر عمل می‌کند و کلیه اطلاعات دریافت‌شده از اجزای مختلف مانند دتکتورها، شستی‌ها و ماژول‌ها را تحلیل و پردازش می‌کند تا تصمیم نهایی برای واکنش مناسب اتخاذ شود.

به‌طور خلاصه، کنترل پنل به‌عنوان رابط میان تشخیص خطر و واکنش ایمنی طراحی شده است. این پنل با دریافت سیگنال‌هایی که از دتکتورها در هنگام شناسایی دود، حرارت، شعله یا گازهای خطرناک ارسال می‌شود، وارد فاز پردازش می‌گردد. اگر وضعیت به عنوان هشدار واقعی شناخته شود، فرمان‌هایی صادر می‌کند که به سرعت موجب فعال شدن آژیرها، چراغ‌های هشدار (فلاشرها) و حتی سیستم‌های خودکار اطفاء حریق می‌شود.

نقش کلیدی کنترل پنل در نحوه عملکرد سیستم اعلام حریق:

• تحلیل سیگنال‌های دریافتی از سنسورها و دتکتورها
• فعال‌سازی خروجی‌ها نظیر آژیرها، فلاشرها، باز کردن درهای اضطراری
• اطلاع‌رسانی به مراکز امدادی یا تیم ایمنی ساختمان
• ارتباط با سیستم‌های مانیتورینگ برای نمایش لحظه‌ای وضعیت ایمنی ساختمان

در واقع، هر اقدامی که در لحظات بحرانی برای نجات جان انسان‌ها انجام می‌شود، با دستور مستقیم کنترل پنل صورت می‌گیرد. بنابراین درک دقیق نحوه عملکرد سیستم اعلام حریق بدون شناخت این واحد پردازشی امکان‌پذیر نیست.

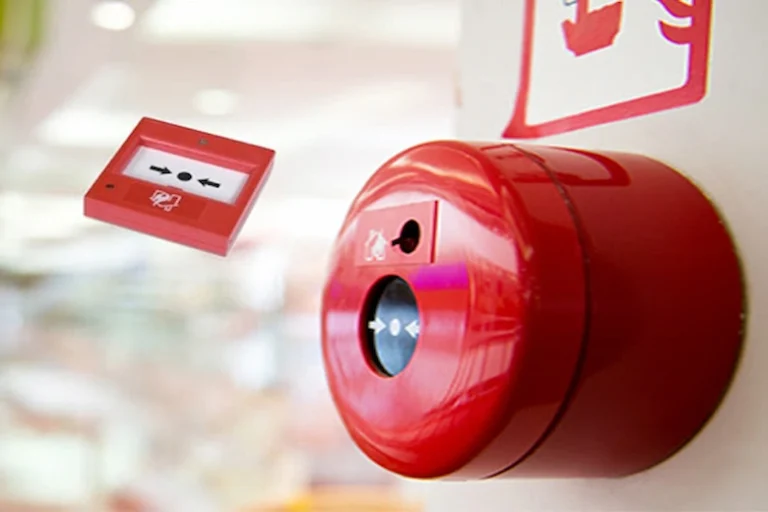

شستی اعلام حریق؛ کلید دستی امنیت در نحوه عملکرد سیستم اعلام حریق

در تحلیل کامل نحوه عملکرد سیستم اعلام حریق، نباید از نقش حیاتی شستی‌ها (Manual Call Points) یا همان کلیدهای فشاری اضطراری غافل شد. این تجهیزات، یکی از ساده‌ترین و درعین‌حال مؤثرترین ابزارهای فعال‌سازی دستی سیستم اعلام حریق محسوب می‌شوند که می‌توانند در کسری از ثانیه جان انسان‌ها را از خطر مرگبار آتش نجات دهند.

شستی‌ها به‌گونه‌ای طراحی شده‌اند که در نقاط قابل‌دسترسی، مانند ورودی و خروجی ساختمان‌ها، راهروها، طبقات و مکان‌های پررفت‌وآمد نصب شوند. این محل‌یابی هوشمندانه کمک می‌کند که در صورت مشاهده‌ی دود یا شعله توسط افراد حاضر در ساختمان، نیازی به انتظار برای واکنش دتکتورها نباشد، بلکه تنها با فشار یک کلید، کل سیستم اعلام حریق وارد فاز هشدار و ایمنی شود.

نقش شستی‌ها در نحوه عملکرد سیستم اعلام حریق:

• ارسال مستقیم سیگنال هشدار به کنترل پنل مرکزی
• فعال‌سازی آنی آژیرها، چراغ‌های فلاشر و سیستم‌های هشدار
• امکان واکنش سریع پیش از فعال شدن اتوماتیک دتکتورها
• فراهم کردن زمان طلایی برای تخلیه امن و سریع ساختمان

هنگامی که یکی از شستی‌ها فشرده می‌شود، بلافاصله یک پیام هشدار به کنترل پنل سیستم اعلام حریق ارسال می‌گردد. این پیام به منزله‌ی یک وضعیت اضطراری تلقی می‌شود و کنترل پنل، بدون هیچ تأخیری، اقدام به راه‌اندازی تمامی خروجی‌های هشداردهنده می‌کند؛ از آژیرهای بلند گرفته تا باز شدن درهای اضطراری و حتی اطلاع‌رسانی به مراکز امدادی.

در بسیاری از مواقع، پیش از آنکه دتکتورها بتوانند وجود حریق را ثبت کنند، این شستی‌های دستی هستند که نقش قهرمانانه‌ای ایفا می‌کنند. به همین دلیل، وجود آن‌ها یکی از ارکان اصلی در ساختار نحوه عملکرد سیستم اعلام حریق به شمار می‌رود

آژیر اعلام حریق؛ صدایی که جان نجات می‌دهد

در بررسی کامل نحوه عملکرد سیستم اعلام حریق، آژیرها از مهم‌ترین اجزای هشداردهنده محسوب می‌شوند که نقش حیاتی در اطلاع‌رسانی سریع به ساکنین ساختمان دارند. این دستگاه‌ها وظیفه دارند در لحظه‌ای که خطر تشخیص داده می‌شود، با صدایی بلند و قابل‌تشخیص، همه افراد حاضر در فضا را از وقوع حادثه آگاه کنند تا زمان کافی برای تخلیه و اجرای اقدامات ایمنی وجود داشته باشد.

آژیرها چگونه در نحوه عملکرد سیستم اعلام حریق نقش‌آفرینی می‌کنند؟

هنگامی که یکی از دتکتورها دود، شعله، حرارت یا گاز خطرناک را تشخیص می‌دهد، یا زمانی که یکی از شستی‌های اضطراری توسط فردی فعال می‌شود، سیگنالی فوری به کنترل پنل سیستم اعلام حریق ارسال می‌گردد. در ادامه، کنترل پنل این هشدار را بررسی کرده و در صورت تأیید آن، دستور فعال‌سازی آژیرها را صادر می‌کند. این فرآیند بخش جدایی‌ناپذیر از نحوه عملکرد سیستم اعلام حریق است که باید بدون وقفه و به‌صورت هم‌زمان با سایر اقدامات انجام شود.

آژیرها معمولاً از منابع صوتی قدرتمند تشکیل شده‌اند و می‌توانند صدایی با دسی‌بل بالا تولید کنند که در تمام قسمت‌های یک ساختمان قابل شنیدن باشد. در بسیاری از موارد، این آژیرها با فلاشرهای نوری (چراغ‌های هشدار چشمک‌زن) نیز همراه هستند تا افرادی که دارای مشکلات شنوایی هستند نیز بتوانند هشدار را دریافت کنند. رنگ این فلاشرها معمولاً قرمز برای وضعیت اضطراری است و در برخی نسخه‌های پیشرفته، فلاشرهای سبز برای هدایت به مسیرهای خروج نیز به کار می‌روند.

در مجموع، نحوه عملکرد سیستم اعلام حریق بدون وجود آژیرهایی دقیق و قابل‌اعتماد، ناقص خواهد بود. چراکه اطلاع‌رسانی صوتی و نوری، اولین واکنش حیاتی برای محافظت از جان افراد در برابر آتش‌سوزی است.

بیشتر بخوانید: بررسی کلی تفاوت سیستم اعلام حریق آدرس پذیر با متعارف

نحوه عملکرد سیستم اعلام حریق متعارف؛ راهکاری ساده برای ایمنی پایه

یکی از پرکاربردترین انواع سیستم‌های ایمنی، سیستم اعلام حریق متعارف است. این سیستم به عنوان یکی از نسخه‌های ابتدایی ولی کارآمد اعلام حریق، در بسیاری از ساختمان‌های اداری، مسکونی و تجاری کوچک مورد استفاده قرار می‌گیرد. در بررسی نحوه عملکرد سیستم اعلام حریق، مدل متعارف همچنان جایگاه ویژه‌ای دارد؛ زیرا با وجود سادگی، در بسیاری از پروژه‌ها پاسخ‌گوی نیازهای اولیه ایمنی است.

زون‌بندی، اساس کار سیستم متعارف

در این نوع سیستم، ابتدا فضای ساختمان به چندین ناحیه یا “زون” تقسیم می‌شود. هر زون شامل تعدادی دتکتور (دود، حرارت، شعله یا گاز)، شستی‌های دستی، آژیرها و فلاشرها است. اساس نحوه عملکرد سیستم اعلام حریق متعارف بر پایه همین زون‌بندی است، به طوری که اگر در هر یک از این زون‌ها حریقی شناسایی شود، تنها موقعیت همان ناحیه به‌صورت تقریبی روی کنترل پنل نمایش داده می‌شود.

مراحل عملکرد سیستم اعلام حریق متعارف

۱. تشخیص خطر: زمانی که یکی از دتکتورها در یک زون دود، حرارت یا شعله را تشخیص می‌دهد، یا شستی دستی فعال می‌شود، یک سیگنال به کنترل پنل ارسال می‌گردد.

۲. اعلام هشدار: کنترل پنل پس از دریافت سیگنال، اقدام به فعال‌سازی آژیرها و فلاشرها در همان زون و سایر نواحی مشخص می‌کند. این مرحله از نحوه عملکرد سیستم اعلام حریق باعث اطلاع‌رسانی سریع به ساکنین می‌شود.

۳. نمایش محل حریق: پنل مرکزی سیستم متعارف با روشن کردن چراغ هشدار مربوط به زون مشخص، محل تقریبی وقوع آتش را به اپراتور نشان می‌دهد. با این حال، سیستم قادر به ارائه موقعیت دقیق دتکتور فعال‌شده نیست.

محدودیت‌ها و مزایا

نحوه عملکرد سیستم اعلام حریق متعارف در عین سادگی، برای فضاهای کوچک بسیار مفید است. اما باید توجه داشت که این سیستم‌ها در مقایسه با مدل‌های پیشرفته‌تر، مانند سیستم‌های آدرس‌پذیر، از دقت کمتری برخوردارند و تنها محل تقریبی آتش‌سوزی را گزارش می‌دهند.

نحوه عملکرد سیستم اعلام حریق آدرس‌پذیر؛ دقت در شناسایی محل خطر

با پیشرفت فناوری‌های ایمنی، سیستم‌های آدرس‌پذیر به‌عنوان یکی از پیشرفته‌ترین راهکارها برای اعلام خطر حریق در ساختمان‌های وسیع، صنعتی و پیچیده شناخته می‌شوند. در نحوه عملکرد سیستم اعلام حریق آدرس‌پذیر، هر جزء سیستم مانند دتکتورها و شستی‌ها دارای یک آدرس اختصاصی است که باعث می‌شود محل دقیق وقوع حادثه بلافاصله مشخص شود.

ختصاص آدرس، کلید دقت در سیستم آدرس‌پذیر

اولین گام در نحوه عملکرد سیستم اعلام حریق آدرس‌پذیر، اختصاص یک شناسه یا آدرس خاص به هر تجهیز مانند دتکتورها، شستی‌های اضطراری، ماژول‌ها و غیره است. این آدرس‌ها، چه به صورت سخت‌افزاری (از طریق سوئیچ‌ها یا دیپ‌سوئیچ‌ها) و چه نرم‌افزاری (از طریق نرم‌افزار برنامه‌ریزی کنترل پنل)، تعریف می‌شوند. این ویژگی به کنترل پنل امکان می‌دهد که وضعیت تک‌تک اجزا را به‌صورت دقیق ردیابی کند.

ساختار سیم‌کشی به صورت حلقه‌ای یا لوپ

یکی از تفاوت‌های کلیدی در نحوه عملکرد سیستم اعلام حریق آدرس‌پذیر نسبت به مدل متعارف، نوع سیم‌کشی آن است. در این سیستم‌ها از ساختار حلقه‌ای یا Loop استفاده می‌شود؛ یعنی سیم‌کشی از کنترل پنل آغاز شده، از تجهیزات عبور کرده و دوباره به کنترل پنل بازمی‌گردد. این ساختار باعث افزایش ایمنی و پایداری سیستم می‌شود؛ زیرا در صورت قطع یک مسیر، ارتباط از مسیر برگشتی حفظ می‌شود.

مانیتورینگ لحظه‌ای و تبادل دائمی اطلاعات

در سیستم آدرس‌پذیر، داده‌ها بین تجهیزات و پنل کنترل به صورت مستمر در حال تبادل هستند. این ویژگی در نحوه عملکرد سیستم اعلام حریق آدرس‌پذیر باعث می‌شود که وضعیت سلامت هر دتکتور، سطح آلودگی، خطاها و هشدارها همگی به‌صورت زنده قابل رصد باشند. در صورت بروز هرگونه خطا یا وضعیت مشکوک، سیستم بلافاصله اپراتور را مطلع می‌سازد.

شناسایی محل دقیق خطر با دقت بالا

در لحظه‌ای که یک دتکتور سیگنالی مبنی بر وجود دود، حرارت یا گازهای قابل اشتعال ارسال کند، کنترل پنل با توجه به آدرس دقیق تجهیز فعال‌شده، محل دقیق خطر را شناسایی می‌کند. در نحوه عملکرد سیستم اعلام حریق آدرس‌پذیر، این ویژگی امکان واکنش سریع، هدایت نیروهای امدادی به محل درست، و جلوگیری از گسترش حریق را فراهم می‌سازد.

فعال‌سازی خودکار هشدارها و اقدامات ایمنی

پس از تشخیص خطر، کنترل پنل آژیرها، فلاشرها و حتی سیستم‌های اطفاء حریق خودکار را فعال می‌کند. همچنین در صورت اتصال به سیستم‌های BMS یا نرم‌افزارهای مانیتورینگ مرکزی، اطلاعات وقوع حریق می‌تواند به مراکز دیگر ارسال شود. این سطح از هوشمندی، یکی از مهم‌ترین تفاوت‌های نحوه عملکرد سیستم اعلام حریق آدرس‌پذیر با سیستم‌های سنتی است.



نتیجه گیری

در دنیایی که سرعت واکنش برابر با نجات جان‌هاست، نحوه عملکرد سیستم اعلام حریق آدرس‌پذیر به ما ثابت می‌کند که دقت، نظارت هوشمند و شناسایی فوری، دیگر یک انتخاب نیست؛ بلکه یک ضرورت است. این سیستم‌ها با ارائه آدرس دقیق هر تجهیز، ارتباط پیوسته با پنل مرکزی و قابلیت اتصال به تجهیزات اتوماسیون، تبدیل به قلب تپنده ایمنی در ساختمان‌های مدرن شده‌اند.

اگر به دنبال راهکاری هستید که در شرایط بحرانی، به جای هشدار کلی، آلارم دقیق و قابل‌اعتماد ارائه دهد، سیستم آدرس‌پذیر پاسخی شایسته است. برند اسپین الکتریک نیز با ارائه تجهیزات به‌روز، پنل‌های قابل برنامه‌ریزی و پشتیبانی حرفه‌ای، می‌تواند شما را در مسیر طراحی و اجرای یک سیستم اعلام حریق بی‌نقص همراهی کند.

ایمنی را جدی بگیرید، چون در زمان بحران، ثانیه‌ها تعیین‌کننده‌اند.
