محاسبه دبی پمپ اسپرینکلر یکی از حیاتی‌ترین مراحل طراحی سیستم‌های اطفای حریق اتوماتیک است. دبی پمپ باید به اندازه‌ای باشد که بتواند فشار و حجم آب لازم برای تامین اسپرینکلرهای فعال را در زمان بروز آتش ‌سوزی فراهم کند. در واقع، پمپ اسپرینکلر قلب تپنده سیستم اطفای حریق است و اگر دبی آن به ‌درستی انتخاب نشود، سیستم عملکرد موثری نخواهد داشت. روش‌های محاسبه دبی پمپ اسپرینکلر بسته به نوع کاربری ساختمان، تراکم خطر آتش، نوع اسپرینکلر، سطح پوشش ‌دهی و استاندارد مورد استفاده متفاوت هستند. امروز و در این مقاله قصد داریم به بررسی تمام راهکارهای محاسبه دبی پمپ اسپرینکلر بپردازیم. با ما همراه باشید.

راهکارهای محسابه دبی پمپ اسپرینکلر

همانطور که پیش‌تر هم گفتیم، توجه به محاسبه دبی پمپ اسپرینکلر می‌تواند تاثیر قابل توجهی به سطح عملکرد حرفه‌ای آن بگذارد. لذا لازم به توجه است که محاسبه این معیار می‌بایست توسط یک تیم متخصص صورت بگیرد. در ادامه با ما همراه باشید تا 7 روش محاسبه دبی پمپ اسپرینکلر را مورد بررسی قرار دهیم:

محسابه بر اساس تعداد اسپرینکلرهای فعال و دبی هر کدام

در این روش، فرض می‌شود که در زمان وقوع آتش، تعداد مشخصی از اسپرینکلرها به ‌طور همزمان فعال می‌شوند. برای هر اسپرینکلر، دبی خروجی با فرمول زیر محاسبه می‌شود:

[

Q = K \times \sqrt{P}

]

که در آن:

1. Q دبی خروجی اسپرینکلر (لیتر بر دقیقه یا گالن بر دقیقه)
2. K ضریب تخلیه اسپرینکلر (وابسته به نوع نازل)
3. P فشار در نازل اسپرینکلر (bar یا psi) است.

برای مثال اگر 6 اسپرینکلر فعال شوند و هر کدام دارای دبی 80 لیتر بر دقیقه باشند، دبی کل برابر با 480 لیتر بر دقیقه خواهد بود. البته باید افت فشار در مسیر لوله‌ کشی و اتصالات نیز به ‌صورت افزایشی در نظر گرفته شود. این روش برای پروژه‌های متوسط مانند پارکینگ‌ها یا ساختمان‌های اداری کاربردی است.

محسابه دبی پمپ اسپرینکلر بر اساس تراکم آب ‌پاشی

اما این روش یکی از استانداردترین و پر کاربردترین روش‌ها در طراحی سیستم‌های اسپرینکلر طبق استاندارد NFPA 13 است. فرمول کلی آن عبارت است از:

[

Q = A \times D

]

که در آن:

1. Q: دبی مورد نیاز پمپ (L/min یا GPM)
2. A: مساحت ناحیه طراحی که معمولا بین 139 تا 465 متر مربع است
3. D: تراکم آب ‌پاشی مورد نیاز بر اساس نوع خطر (L/min/m² یا GPM/ft²)

به عنوان مثال، در یک ساختمان با خطر متوسط (Ordinary Hazard Group 1)، تراکم حدود 4.1 L/min/m² در نظر گرفته می‌شود. اگر مساحت ناحیه طراحی 200 متر مربع باشد، دبی پمپ برابر است با:

( Q = 200 × 4.1 = 820 , L/min )

در پایان ضریب اطمینان 10 تا 15 درصد به این مقدار افزوده می‌شود تا پمپ بتواند افت فشار احتمالی را نیز جبران کند.

بیشتر بخوانید: تاثیر هوش مصنوعی در آتش نشانی – بررسی 10 تاثیر کلیدی

طراحی بر پایه استاندارد NPFA 13

در استاندارد NFPA 13، روش طراحی بر اساس انتخاب بدترین ناحیهانجام می‌شود. این ناحیه معمولا منطقه‌ای است که در صورت آتش ‌سوزی بیشترین احتمال فعال شدن اسپرینکلرها را دارد. مراحل کار به ‌صورت زیر است:

1. تعیین نوع خطر (Light، Ordinary، Extra Hazard).
2. انتخاب مساحت طراحی از جداول
3. محاسبه تراکم مورد نیاز آب ‌پاشی.
4. تعیین دبی بر اساس حاصل ‌ضرب تراکم در مساحت.
5. افزودن دبی مربوط به سیستم جبران فشار یا جت‌های دیگر (مانند Fire Hose Reels).

برای مثال، در خطر زیاد (Extra Hazard Group 1)، ممکن است مساحت طراحی 280 متر مربع و تراکم 12 L/min/m² باشد. بنابراین دبی پمپ برابر با ( 280 × 12 = 3360 , L/min ) خواهد بود. این روش از دقیق‌ترین و استانداردترین روش‌های طراحی در پروژه‌های صنعتی، کارخانجات و انبارهای بزرگ است.

روش تجربی بر اساس نوع کاربری ساختمان

اما روش تجربی که بر مبنای کاربری ساختمان مورد استفاده قرار می‌گیرد، برای طراحی‌های مقدماتی یا برآورد سریع دبی پمپ کاربرد دارد. در این روش از داده‌های آماری و تجربی در پروژه‌های مشابه استفاده می‌شود. برای مثال:

1. ساختمان‌های اداری کوچک: حدود 500 تا 800 لیتر بر دقیقه
2. ساختمان‌های تجاری متوسط: حدود 1500 تا 2500 لیتر بر دقیقه
3. انبارها و کارگاه‌های صنعتی: حدود 3000 تا 6000 لیتر بر دقیقه

هر چند این روش دقت روش‌های مهندسی را ندارد، اما برای تخمین اولیه ظرفیت پمپ و مخزن ذخیره آب مفید است. شایان ذکر است که در مرحله طراحی تفصیلی، این مقادیر باید با محاسبات دقیق هیدرولیکی اصلاح شوند.

روش هیدرولیکی

در روش هیدرولیکی، دبی پمپ از طریق محاسبه دقیق افت فشار در کل سیستم به دست می‌آید. تمام مسیر لوله ‌کشی از پمپ تا آخرین اسپرینکلر در نرم ‌افزارهایی مانند HydraCAD، Elite Fire Sprinkler یا AutoSPRINK مدل‌ سازی می‌شود. افت فشار ناشی از:

1. طول لوله‌ها (اصطکاک داخلی)
2. اتصالات (زانوها، سه ‌راهی‌ها، شیرها)
3. ارتفاع ساختمان (هد استاتیکی)
4. فشار نازل اسپرینکلر

همگی در نظر گرفته می‌شود.

در پایان، منحنی نیاز شبکه با منحنی عملکرد پمپ طبیق داده می‌شود تا نقطه کاری پمپ مشخص گردد. این روش دقیق‌ترین شیوه ممکن است و در پروژه‌های حساس مانند بیمارستان‌ها، پالایشگاه‌ها، مراکز داده و فرودگاه‌ها الزامی است.

روش بر اساس جداول طبقه ‌بندی خطر

اما در این روش از جداول استاندارد بین ‌المللی مانند NFPA 13 یا BS EN 12845 استفاده می‌شود که برای هر طبقه خطر، محدوده مشخصی از دبی و فشار توصیه می‌گردد:

1. خطر سبک (Light Hazard): 500–1000 L/min
2. خطر متوسط (Ordinary Hazard): 1500–2500 L/min
3. خطر زیاد (Extra Hazard): 3000–6000 L/min
4. انبار مواد قابل اشتعال: تا بیش از 8000 L/min

این روش برای انتخاب سریع پمپ در مراحل اولیه طراحی بسیار مفید است، اما باید با محاسبات دقیق تکمیل شود تا سیستم دچار کمبود فشار یا دبی نشود.

روش ترکیبی

اما در نهای، یکی دیگر از روش‌های محاسبه دبی پمپ اسپرینکلر، روش ترکیبی است. امروزه در پروژه‌های بزرگ و حساس، معمولا از ترکیب چند روش استفاده می‌شود. ابتدا ناحیه طراحی و تراکم از استاندارد NFPA تعیین می‌شود، سپس افت فشار سیستم از طریق تحلیل هیدرولیکی محاسبه می‌گردد. در پایان نیز دبی نهایی با داده‌های تجربی و جداول خطر تطبیق داده می‌شود تا از عملکرد صحیح سیستم اطمینان حاصل شود. مزیت روش ترکیبی این است که علاوه بر دقت بالا، خطای طراحی را به حداقل رسانده و انتخاب پمپ را بهینه می‌کند. به طور کلی، در پروژه‌های حیاتی مانند نیروگاه‌ها، صنایع پتروشیمی و مراکز خرید بزرگ از این روش استفاده می‌شود.

اهمیت محاسبه دبی پمپ اسپرینکلر

ممکن است بپرسید که چرا محاسبه دبی پمپ اسپرینکلر تا این حد اهمیت دارد؟ دبی پمپ در واقع میزان آبی است که باید در زمان وقوع آتش ‌سوزی با فشار مناسب به اسپرینکلرها رسانده شود تا بتوانند شعله‌ها را در کوتاه‌ترین زمان ممکن مهار کنند. اگر دبی پمپ کمتر از مقدار مورد نیاز باشد، فشار در شبکه کاهش یافته و اسپرینکلرها قادر به پوشش کامل ناحیه حریق نخواهند بود. در نتیجه احتمال گسترش آتش و خسارت‌های جانی و مالی افزایش می‌یابد. از سوی دیگر، انتخاب پمپی با دبی بیش از حد نیز منجر به افزایش غیر ضروری هزینه‌ها، مصرف انرژی و استهلاک سیستم می‌شود.

به همین دلیل، محاسبه دبی پمپ اسپرینکلر بر اساس استانداردهایی مانند NFPA 13 و BS EN 12845 نه ‌تنها ضامن عملکرد بهینه سیستم است، بلکه به کاهش هزینه‌های نگهداری و صرفه‌ جویی در منابع آبی نیز کمک می‌کند. این محاسبه دقیق، توازن بین فشار، حجم آب و ایمنی را برقرار کرده و اطمینان می‌دهد که در هر شرایط اضطراری، سیستم اطفای حریق عملکردی سریع، قابل اعتماد و استاندارد داشته باشد.

بیشتر بخوانید: روش های غیر فعال کردن سیستم اعلام حریق – بررسی 8 راهکار کلیدی

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی روش‌های محاسبه دبی پمپ اسپرینکلر پرداختیم. دانستیم که برای محاسبه دبی پمپ اسپرینکلر باید ترکیبی از دقت مهندسی و آشنایی با استانداردهای بین ‌المللی به کار گرفته شود. روش تراکم آب‌ پاشی و طراحی ناحیه‌ای دقیق‌ترین روش‌ها برای طراحی نهایی هستند، در حالی که روش تجربی یا جدول خطر برای برآورد اولیه مناسب‌اند. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

ما در گروه مجموعه اسپین الکتریک به صورت تخصصی در زمینه تامین و عرضه انواع تجهیزات سیستم اعلام حریق فعالیت می‌کنیم. شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با کارشناسان ما تماس بگیرید . از مشاوره پیش از خرید بهره مند شوید.

سوالات متداول

چگونه می‌توان دبی پمپ اسپرینکلر را به‌ صورت دقیق محاسبه کرد؟

برای محاسبه دقیق دبی پمپ اسپرینکلر باید ابتدا نوع خطر مشخص شود، سپس بر اساس استاندارد NFPA 13 یا BS EN 12845، مساحت ناحیه طراحی و تراکم آب ‌پاشی تعیین گردد. با ضرب این دو مقدار، دبی مورد نیاز سیستم به دست می‌آید و در نهایت باید افت فشار لوله‌ها، ارتفاع ساختمان و تعداد اسپرینکلرهای فعال نیز به محاسبه افزوده شود تا پمپ توان کافی برای پوشش تمام نواحی آتش را داشته باشد.

چه عواملی بر میزان دبی مورد نیاز پمپ اسپرینکلر تاثیر می‌گذارند؟

عواملی مانند نوع کاربری ساختمان، مساحت ناحیه طراحی، فشار کاری اسپرینکلر، ارتفاع ساختمان، قطر لوله‌ها و میزان خطر آتش ‌سوزی به طور مستقیم بر دبی پمپ اثر دارند. به طور کلی، هر چه خطر آتش بیشتر یا ساختمان مرتفع‌تر باشد، به دبی بالاتری نیاز است. همچنین در سیستم‌هایی با افت فشار زیاد یا لوله ‌کشی طولانی، باید پمپی با ظرفیت بالاتر انتخاب شود تا آب با فشار مناسب به تمام نقاط شبکه برسد.

چرا رعایت استانداردهای NFPA و EN در محاسبه دبی پمپ اسپرینکلر ضروری است؟

استانداردهای NFPA 13 و BS EN 12845 تمامی جزئیات طراحی، دبی مورد نیاز، فشار کاری و شرایط عملیاتی پمپ‌های اسپرینکلر را مشخص می‌کنند. رعایت این استانداردها باعث می‌شود سیستم اطفای حریق در هر شرایطی عملکردی قابل اعتماد و موثر داشته باشد. در غیر این صورت، احتمال نارسایی در عملکرد اسپرینکلرها، هدر رفتن آب یا حتی خاموش ‌نشدن کامل آتش به‌ شدت افزایش می‌یابد.

طراحی سیستم اعلام حریق بخش مهمی از ایمنی ساختمان‌ها محسوب می‌شوند. این سیستم‌ها با تشخیص به موقع دود، حرارت یا شعله، امکان هشدار سریع و جلوگیری از گسترش حریق را فراهم می‌کنند. طراحی اصولی سیستم اعلام حریق نه تنها از جان ساکنین محافظت می‌کند، بلکه خسارات مالی ناشی از آتش‌ سوزی را کاهش می‌دهد. البته فراموش نکنید که 0 تا 100 پروسه طراحی سیستم اعلام حریق و نصب آن می‌بایست تحت نظر یک متخصص صورت بگیرد تا شاهد بیشترین بازدهی باشید. با این حال، امروز و در این مقاله قصد داریم به طور کامل به بررسی راهنمای طراحی سیستم اعلام حریق بپردازیم. پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

راهنمای طراحی سیستم اعلام حریق

همانگونه که گفتیم، طراحی سیستم اعلام حریق یک فرایند تخصصی است که کوچک‌ترین خطا در اجرای آن می‌تواند فاجعه بار باشد. از همین روی، توجه به راهنمای زیر می‌تواند یک آشنایی مختصر را در حوزه طراحی سیستم اعلام حریق و اجرای اصولی آن برای شما به همراه داشته باشد:

ارزیابی خطر و نیازهای ساختمان

در نخستین گام از طراحی سیستم اعلام حریق، باید تمامی خطرات احتمالی و نیازهای خاص ساختمان شناسایی شوند. این بررسی شامل نوع کاربری ساختمان، مواد قابل اشتعال موجود، تعداد طبقات، اندازه فضاها و وجود تجهیزات برقی پر خطر است. برای مثال، انبارهای حاوی مواد شیمیایی نیازمند دتکتورهای حساس به گاز و حرارت هستند، در حالی که فضاهای اداری ممکن است تنها به دتکتورهای دود استاندارد نیاز داشته باشند. انجام ارزیابی دقیق، پایه‌ای برای طراحی سیستم بهینه، انتخاب نوع دتکتورها، تعداد تجهیزات و نحوه نصب آن‌ها است و از نصب غیر ضروری یا ناکارآمد جلوگیری می‌کند.

انتخاب نوع سیستم اعلام حریق

به طور کلی، سیستم‌های اعلام حریق به دو دسته اصلی تقسیم می‌شوند: متعارف و آدرس ‌پذیر:

1. سیستم‌های متعارف برای ساختمان‌های کوچک و متوسط مناسب هستند و دتکتورها به صورت منطقه‌ای کنترل می‌شوند.
2. سیستم‌های آدرس ‌پذیر برای ساختمان‌های بزرگ یا پیچیده کاربرد دارند و هر دتکتور قابلیت شناسایی دقیق محل خود را به پنل مرکزی دارد.

در پروسه طراحی سیستم اعلام حریق،  انتخاب سیستم مناسب باعث کاهش خطاهای کاذب، افزایش سرعت واکنش در شرایط اضطراری و تسهیل در نگهداری و عیب ‌یابی می‌شود. در این مرحله باید استانداردهای ملی و بین ‌المللی (مانند NFPA یا استانداردهای EN) رعایت شوند تا سیستم قابلیت اطمینان و عملکرد بالا داشته باشد.

تعیین محل نصب دتکتورها و تجهیزات هشدار

اما پس از انتخاب سیستم، باید مکان دقیق نصب دتکتورها، آژیرها و چراغ‌های هشدار مشخص شود. دتکتورها باید در نقاطی نصب شوند که بیشترین احتمال وقوع حریق وجود دارد، مانند آشپزخانه‌ها، موتورخانه‌ها، انبارهای مواد قابل اشتعال و فضاهای عمومی. فاصله استاندارد بین دتکتورها بر اساس ارتفاع سقف و نوع سنسور تعیین می‌شود تا پوشش کامل محیط تامین گردد. همچنین لازم به ذکر است که تجهیزات هشدار باید در نقاطی نصب شوند که همه ساکنین یا کارکنان بتوانند آن‌ها را ببینند و بشنوند. در پایان فراموش نکنید که طراحی دقیق محل نصب باعث افزایش سرعت تشخیص و کاهش ریسک خطاهای عملکردی می‌شود.

طراحی مدارها و کابل‌ کشی سیستم

در این مرحله از طراحی سیستم اعلام حریق، نقشه کابل‌ کشی و طراحی مدارهای برق انجام می‌شود. طراحی مدار باید به گونه‌ای باشد که در صورت خرابی یک بخش، کل سیستم دچار اختلال نشود (Redundancy). نوع کابل‌ها (مقاوم در برابر حرارت و حریق) و مسیر عبور آن‌ها باید مطابق با استانداردهای ایمنی و مقررات ساختمانی انتخاب شود. لذا کابل‌ها باید به گونه‌ای نصب شوند که از آسیب‌های مکانیکی و حرارتی محافظت شوند و تداخل الکترو مغناطیسی باعث اختلال در عملکرد نشود. لازم به یادآوری است که طراحی صحیح مدار و کابل ‌کشی از مهم‌ترین عوامل تضمین عملکرد پایدار و دقیق سیستم اعلام حریق به شمار می‌آید.

انتخاب و نصب تجهیزات کمکی و کنترل مرکزی

همانگونه که می‌دانید، سیستم اعلام حریق شامل پنل کنترل مرکزی، آژیرها، چراغ‌های هشدار، منابع تغذیه اضطراری، شستی‌ها و تجهیزات ارتباطی است. پنل کنترل مرکزی قلب سیستم محسوب می‌شود و باید قادر باشد تمام دتکتورها و تجهیزات هشدار را مدیریت کند و در شرایط اضطراری پیام هشدار دقیق صادر نماید. منابع تغذیه اضطراری اطمینان می‌دهند که سیستم حتی در زمان قطعی برق نیز به درستی کار کند. انتخاب تجهیزات با کیفیت، استاندارد و سازگار باعث عملکرد پایدار سیستم، کاهش خطا و افزایش طول عمر تجهیزات می‌شود و نقش تاثیر گذاری در طراحی سیستم اعلام حریق خانگی، اداری یا صنعتی دارد.

تست و راه‌ اندازی سیستم

اما پس از نصب کامل تجهیزات، باید تست‌های عملی و شبیه‌ سازی حریق انجام شود تا از صحت عملکرد سیستم مطمئن شویم. در این مرحله دتکتورها، آژیرها، چراغ‌ها و پنل مرکزی بررسی می‌شوند. این آزمایش شامل شبیه‌ سازی دود، حرارت و تحریک شستی‌ها برای اطمینان از واکنش صحیح است. تست دقیق قبل از بهره‌ برداری، شناسایی خطاها و رفع نواقص را ممکن می‌سازد و از وقوع مشکلات جدی در زمان واقعی جلوگیری می‌کند. شایان ذکر است که در این تست باید تک تک تجهیزات مورد امتحان قرار بگیرند تا اطمینان از عملکرد صحیح سیستم حاصل شود.

نگهداری و سرویس دوره‌ای

اما در پایان لازم است بگوییم که نگهداری منظم یک سیستم اعلام حریق حیاتی است. سرویس دوره‌ای شامل بازرسی دتکتورها، تعویض باتری‌ها، پاکسازی سنسورها، تست عملکرد آژیرها و بررسی کابل‌ کشی در پروسه طراحی سیستم اعلام حریق است. به طور کلی، نگهداری اصولی باعث افزایش طول عمر تجهیزات، کاهش خطاهای کاذب و اطمینان از عملکرد درست سیستم در شرایط اضطراری می‌شود. توصیه می‌شود که این سرویس‌ها حداقل هر ۶ ماه یک ‌بار انجام شود و گزارش کامل از وضعیت سیستم ثبت گردد تا در صورت نیاز به عیب یابی یا تعمیر و تعویض قطعات، به مشکلی برنخورید.

بیشتر بخوانید: روش های غیر فعال کردن سیستم اعلام حریق – بررسی 8 راهکار کلیدی

نکات ایمنی در طراحی سیستم اعلام حریق

حال با فرض این که توانستید کل پروسه طراحی سیستم اعلام حریق را یاد بگیرید، نوبت به این می‌رسد که در طول اجرای سیستم، از دستورالعمل‌های ایمنی تصویب شده نیز پیروی کنید. این نکات شامل موارد زیر می‌شود:

رعایت استانداردهای ملی و بین ‌المللی

یکی از مهم‌ترین نکات ایمنی در طراحی سیستم اعلام حریق، پیروی از استانداردهای معتبر ملی و بین ‌المللی مانند NFPA، EN 54 و استانداردهای ایران است. این استانداردها شامل معیارهایی برای نوع دتکتورها، فاصله نصب، کابل ‌کشی، پنل کنترل و عملکرد سیستم در شرایط اضطراری هستند. رعایت این استانداردها تضمین می‌کند که سیستم در شرایط واقعی حریق به درستی عمل کند و خطرات ناشی از نصب غیر اصولی یا تجهیزات نامناسب به حداقل برسد. عدم رعایت استانداردها می‌تواند منجر به خطاهای کاذب، تاخیر در هشدار یا حتی از کار افتادن کامل سیستم شود.

انتخاب محل نصب مناسب دتکتورها و تجهیزات هشدار

همانطور که می‌دانید، محل نصب دتکتورها، شستی‌ها و آژیرها باید با دقت و مطابق با اصول ایمنی تعیین شود. دتکتورها باید در نقاطی نصب شوند که بیشترین احتمال وقوع حریق وجود دارد، ولی در عین حال در معرض گرد و غبار، بخار آب یا حرارت غیر مرتبط نباشند تا از خطاهای کاذب جلوگیری شود. آژیرها و چراغ‌های هشدار باید در مکان‌هایی قرار گیرند که توسط همه ساکنین قابل دیدن و شنیدن باشند. این نکته باعث افزایش سرعت واکنش در شرایط اضطراری و جلوگیری از آسیب‌های احتمالی ناشی از تاخیر در هشدار می‌شود.

استفاده از کابل ‌کشی و تجهیزات مقاوم در برابر حریق

در طور پروسه طراحی سیستم اعلام حریق، انتخاب کابل‌ها و تجهیزات مقاوم در برابر حرارت و آتش اهمیت بالایی دارد. کابل‌های مخصوص حریق با عایق مقاوم در برابر حرارت، در صورت وقوع حریق می‌توانند سیگنال هشدار را منتقل کنند و از قطع شدن سیستم جلوگیری کنند. همچنین، نصب تجهیزات به گونه‌ای که از آسیب مکانیکی و تداخل الکترو مغناطیسی محافظت شوند، باعث افزایش ایمنی و پایداری سیستم می‌شود. این اقدام ساده، نقش کلیدی در تضمین عملکرد مطمئن سیستم در شرایط بحرانی دارد.

طراحی مدارهای پشتیبان و منابع تغذیه اضطراری

یک سیستم اعلام حریق ایمن باید دارای مدارهای پشتیبان و منابع تغذیه اضطراری باشد تا در صورت قطع برق یا خرابی یک بخش، کل سیستم از کار نیفتد. استفاده از باتری‌های پشتیبان یا UPS باعث می‌شود سیستم حتی در زمان قطعی برق نیز قادر به هشدار و کنترل حریق باشد. طراحی مدار با قابلیت Redundancy و جدا سازی منطقی بخش‌ها، خطر از کار افتادن کامل سیستم را کاهش می‌دهد و اطمینان حاصل می‌کند که هشدار به موقع به افراد اعلام شود.

انجام تست‌های عملکردی و نگهداری دوره‌ای

حتی بهترین سیستم اعلام حریق بدون تست عملکرد و نگهداری منظم نمی‌تواند ایمن باشد. این تست شامل شبیه‌ سازی حریق، بررسی عملکرد دتکتورها، آژیرها و چراغ‌ها، و اطمینان از صحت سیگنال‌ها است. نگهداری دوره‌ای شامل تعویض باتری‌ها، پاکسازی سنسورها و بازبینی کابل ‌کشی است. رعایت این نکات در طراحی سیستم اعلام حریق، باعث افزایش طول عمر سیستم، کاهش خطاهای کاذب و اطمینان از عملکرد صحیح آن در شرایط واقعی می‌شود و جان و سرمایه افراد را محافظت می‌کند.

بیشتر بخوانید: لیست تجهیزات اعلام حریق مورد تایید آتش نشانی تهران 1404

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی راهنمای طراحی سیستم اعلام حریق پرداختیم. دانستیم که طراحی سیستم اعلام حریق نیازمند برنامه‌ ریزی دقیق، رعایت استانداردها و توجه به جزئیات فنی است. با پیروی از راهکارهای شده در این مقاله، می‌توان یک سیستم اعلام حریق کارآمد، قابل اعتماد و ایمن ایجاد کرد. رعایت استانداردها و تست‌های دوره‌ای باعث می‌شود سیستم در تمامی شرایط عملیاتی، از حفاظت جان و سرمایه‌ها اطمینان حاصل کند و ریسک خسارات ناشی از آتش ‌سوزی به حداقل برسد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم مطالب ارائه شده برای شما مفید بوده باشد.

مجموعه اسپین الکتریک به صورت تخصصی در زمینه طراحی و اجرای انواع سیستم اعلام حریق و عرضه تجهیزات مرتبط با آن فعالیت می‌کند. شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با ما تماس حاصل فرمایید.

سوالات متداول

سیستم اعلام حریق متعارف بهتر است یا آدرس ‌پذیر؟

سیستم متعارف برای ساختمان‌های کوچک و متوسط مناسب است و دتکتورها به صورت منطقه‌ای کنترل می‌شوند. اما در سوی مقابل، سیستم آدرس ‌پذیر برای ساختمان‌های بزرگ و پیچیده کاربرد دارد و می‌تواند محل دقیق وقوع حریق را مشخص کند. انتخاب نوع سیستم باید بر اساس اندازه، کاربری و میزان ریسک ساختمان انجام شود تا کارایی و دقت هشدار بهینه باشد.

دتکتورها و آژیرها را در چه فواصل و مکان‌هایی نصب کنیم؟

فاصله نصب دتکتورها بر اساس استانداردهای بین ‌المللی و ارتفاع سقف تعیین می‌شود. دتکتورها باید در نقاط پر خطر مانند آشپزخانه‌ها، موتورخانه‌ها و انبارهای مواد قابل اشتعال نصب شوند و در معرض بخار، گرد و غبار یا حرارت غیر مرتبط نباشند. شایان ذکر است که آژیرها و چراغ‌ها نیز باید در نقاطی قرار گیرند که توسط همه ساکنین قابل مشاهده و شنیدن باشند.

کابل ‌کشی و منابع تغذیه اضطراری چه اهمیتی دارند؟

کابل‌ها و تجهیزات مقاوم در برابر حرارت و آتش تضمین می‌کنند که سیگنال هشدار در حین حریق منتقل شود. منابع تغذیه اضطراری مانند باتری پشتیبان یا UPS اطمینان می‌دهند که سیستم حتی در زمان قطعی برق به کار خود ادامه دهد. همچنین طراحی مدار با قابلیت Redundancy، از از کار افتادن کامل سیستم جلوگیری می‌کند و امنیت ساختمان را افزایش می‌دهد.

نگهداری و تست دوره‌ای سیستم اعلام حریق چقدر ضروری است؟

نگهداری و تست دوره‌ای شامل شبیه‌ سازی حریق، بررسی عملکرد دتکتورها و آژیرها و پاکسازی سنسورها است. این اقدامات باعث کاهش خطاهای کاذب، افزایش طول عمر سیستم و اطمینان از عملکرد صحیح در شرایط واقعی می‌شوند. انجام منظم سرویس‌ها حداقل هر ۶ ماه یک ‌بار توصیه می‌شود تا سیستم همیشه آماده عمل باشد.

نصب دتکتور حرارتی خطی روی سینی کابل

یک الگوی موج سینوسی،  باید هنگام نصب دتکتور حرارتی خطی در کاربرد سینی کابل استفاده شود. حداکثر فاصله بین هر قله یا دره نباید از ۶ فوت (۱٫۸ متر) بیشتر باشد. سیم دتکتور در کناره‌های سینی کابل با استفاده از مناسب‌ترین گیره نصب، بر اساس ساختار سینی، در جای خود محکم می‌شود.

دتکتور بر روی تمامی کابل‌های برق و کنترل موجود در سینی نصب می‌شود و فاصله‌گذاری آن مطابق شکل انجام می‌گیرد. در آینده هنگامی که کابل‌های اضافی به داخل سینی کشیده می‌شوند، باید در زیر دتکتور حرارتی خطی  قرار گیرند.

برآورد طول دتکتور حرارتی خطی برای سینی کابل

نیاز است که دتکتور حرارتی خطی به‌صورت الگوی موج سینوسی اجرا شود، بنابراین ممکن است برآورد طول کلی مورد نیاز دتکتور حرارتی خطی برای یک مسیر مشخص دشوار باشد. محاسبه زیر به تعیین مقدار تقریبی دتکتور حرارتی خطی مورد نیاز برای نصب در سینی کابل کمک می‌کند.

برای تعیین تعداد کلیپ یا گیره نصب در طول سینی کابل، طول سینی کابل را بر ۳ تقسیم کرده و عدد ۱ را به آن اضافه کنید.

بیشتر بخوانید: طراحی لوله‌کشی سیستم اطفاء حریق با گاز CO₂ بر اساس استاندارد NFPA 12

نصب دتکتور حرارتی خطی روی تسمه نقاله

چندین ناحیه رایج برای حفاظت در سیستم‌های نقاله وجود دارد. غلتک‌هایی که به دلیل اصطکاک ناشی از از دست رفتن روغن ‌کاری بیش از حد داغ می‌شوند و یاتاقان‌های غلتکی داغ‌شده می‌توانند باعث آتش‌سوزی در تسمه نقاله و/یا مواد روی آن شوند. همچنین، مواد روی نقاله ممکن است بر اثر اصطکاک یا جرقه مشتعل شوند. خرابی یا فشار بیش از حد نیز ممکن است موجب داغ شدن بیش از حد موتورهای محرک و آتش‌سوزی شود. این‌ها همگی از نواحی رایج برای حفاظت در یک سیستم نقاله هستند. جزئیات مربوط به کاربرد دتکتور حرارتی خطی در نقاله‌ها در شکل‌های زیر نمایش داده شده است.

در برخی موارد، ممکن است لازم باشد برای پشتیبانی از دتکتور حرارتی خطی از یک سیم راهنما استفاده شود . در این نوع نصب، سیم باید در هر ۱۵ فوت (۴٫۵ متر) پشتیبانی شود. این کار از آویزان شدن سیم جلوگیری می‌کند، که ممکن است در عملکرد نقاله اختلال ایجاد کرده یا توسط مواد حمل‌شده آسیب ببیند.

حتماً با اپراتورهای کارخانه مشورت شود تا ارتفاع مواد حمل‌شده و نحوه بارگیری آن‌ها روی نقاله مشخص گردد. به‌عنوان‌مثال، اگر نقاله از سمت راست بارگیری شود، احتمالاً ارتفاع مواد در سمت چپ نقاله بیشتر خواهد بود. بنابراین، دقت بیشتری در تعیین محل نصب دتکتور باید صورت گیرد. در نظر گرفتن این موارد از آسیب غیرضروری به دتکتور حرارتی خطی جلوگیری می‌کند.

بیشتر بخوانید: طراحی سیستم اطفاء حریق با گاز دی‌اکسید کربن (CO₂)

راهنمای نصب دتکتور حرارتی خطی بالای تسمه نوار نقاله

شکل بالا دتکتور حرارتی خطی با سیم نگهدارنده نوع M را نشان می‌دهد که مستقیماً بالای نوار نقاله‌ای که باید تحت حفاظت قرار گیرد نصب شده است.
در صورت امکان، دتکتور باید به پوششی متصل شود که بیش از ۲٫۳ متر بالاتر از نوار نقاله نباشد و در یک سطح افقی یا موازی با خط نوار نقاله قرار گیرد. این پوشش به‌عنوان جمع‌کننده حرارت عمل کرده و باعث کشف زودهنگام می‌شود.
پشتیبانی توسط سیم نگهدارنده انجام می‌شود که با یک پیچ تنظیم (ترن‌باکل) در فاصله حداکثر ۷۵٫۷ متر مهار شده است. از وسایل مهار تأییدشده میانی در فواصل ۴٫۵ تا ۶ متر استفاده می‌شود تا کشیدگی مناسب دتکتور حفظ شود.

راهنمای نصب دتکتور حرارتی خطی بر روی بازوی هرزگرد تسمه نوار نقاله

نوع تسمه‌ای (نصب بر روی بازوی هرزگرد)
شکل‌های بالا دتکتور حرارتی خطی با سیم نگهدارنده نوع M را نشان می‌دهد که در هر دو طرف تسمه، در ناحیه بین هرزگرد و غلتک نصب شده است.
پشتیبانی توسط سیم نگهدارنده انجام می‌شود که با یک پیچ تنظیم (ترن‌باکل) در فاصله حداکثر ۷۵٫۷ متر مهار شده تا کشیدگی مناسب دتکتور حفظ شود.
از وسایل مهار تأییدشده در محل هر هرزگرد استفاده می‌شود تا از تماس دتکتور با قطعات متحرک جلوگیری شود.
*استفاده از سیم نگهدارنده اختیاری است؛ اما در صورت عدم استفاده از آن، ممکن است به بست‌های اضافی نیاز باشد.

Bottom of Form

راهنمای نصب دتکتور حرارتی خطی برای نصب در کنار تسمه نوار نقاله

نصب در کنار تسمه – به شکل‌های بالا مراجعه شود
(الف) محل سوم و اختیاری برای نصب دتکتور حرارتی خطی در کنار و کمی بالاتر از تسمه است.
(ب) دتکتور را با استفاده از سیم نگهدارنده نوع M* در هر دو طرف تسمه، زیر یک نبشی به ابعاد ۷٫۶ × ۷٫۶ × ۰٫۳ سانتی‌متر نصب کنید. این نبشی به‌عنوان جمع‌کننده حرارت و نگهدارنده عمل می‌کند. نبشی باید در فاصله ۷٫۶ تا ۱۰٫۲ سانتی‌متر بالاتر از تسمه و دقیقاً در بالای مسیر یاتاقان‌های بیرونی غلتک‌ها قرار گیرد.
(ج) دتکتور را با مهار سیم نگهدارنده به پیچ تنظیم و چشمی‌هایی که در فواصل حداکثر ۷۵٫۷ متر قرار دارند، و همچنین با استفاده از بست‌های تأییدشده  دتکتور حرارتی خطی که در فواصل حدود ۴٫۵ تا ۶ متر نصب می‌شوند، پشتیبانی کنید تا از افتادگی جلوگیری شده و تماس با قطعات متحرک صورت نگیرد.
(د) روش جایگزین، استفاده از دتکتور بدون سیم نگهدارنده است که در این حالت دتکتور مستقیماً با گیره‌های نصب تأییدشده در فواصل ۱٫۵ تا ۳ متر به نبشی متصل می‌شود.

راهنمای نصب دتکتور حرارتی خطی برای نصب در تجهیزات توزیع برق

شکل بالا دتکتور حرارتی خطی را نشان می‌دهد که از میان یک تابلو کنترل موتور عبور داده شده است. این دتکتور با بست‌های سیمی PM-3 به تجهیز تحت حفاظت مهار شده است. سایر تجهیزاتی که ممکن است به همین روش محافظت شوند شامل ترانسفورماتورها، تابلوهای برق، پست‌ها، بانک‌های مقاومت و غیره هستند، مشروط بر اینکه دمای محیط از حد مجاز دتکتور تجاوز نکند.

راهنمای نصب دتکتور حرارتی خطی برای نصب در تصفیه کننده ها یا گردگیرها یا Dust Collectors/Baghouses

شکل  دتکتور حرارتی خطی را نشان می‌دهد که با استفاده از براکت‌های زاویه‌دار، در ارتفاع ۸۰ سانتی‌متر بالاتر از کف داخلی یک غبارگیر نصب شده است.
از جعبه اتصال پایه، دتکتور به‌صورت دایره‌ای در اطراف دیواره داخلی بخش بیرونی دستگاه عبور داده شده، سپس از طریق لوله فلزی به لوله مرکزی منتقل می‌شود و در آنجا نیز به‌صورت دایره‌ای نصب شده است، همان‌طور که در شکل نشان داده شده است.
سپس دتکتور از طریق لوله به بالای غبارگیر منتقل می‌شود، جایی که با استفاده از سیم نگهدارنده مطابق الگوی نشان داده شده در شکل دوم مهار شده است.
دتکتور همچنین می‌تواند در اطراف قاب‌های موتور فن نصب شود تا شرایط داغ شدن بیش از حد در مراحل اولیه شناسایی گردد.

راهنمای نصب دتکتور حرارتی خطی برای نصب در برج های خنک کننده یا Cooling Towers

شکل بالا، نصب دتکتور حرارتی خطی را در یک برج خنک‌کننده نشان می‌دهد. این دتکتور از جعبه تقسیم نصب‌شده روی کف سکوی فن شروع شده، از روی موتور فن عبور داده شده، دور محیط داخلی پایه استوانه‌ای فن، درست در زیر سکوی فن حلقه شده و سپس به جعبه تقسیم بازگردانده شده است.

راهنمای نصب دتکتور حرارتی خطی برای نصب در قفسه بندی باز با چیدمان پالت

راهنمای نصب دتکتور حرارتی خطی برای نصب در مخازن سوخت با سقف متحرک

شکل‌های بالا، نصب دتکتور حرارتی خطی را در اطراف محیط یک مخزن سوخت با سقف شناور نشان می‌دهند. این دتکتور در ناحیه بین آب‌بند اولیه لوله و پوشش ثانویه محافظ در برابر شرایط جوی نصب شده است. نیاز به استفاده از کلیپس‌های نصب و نوع آن‌ها بسته به نوع مخزنی که باید تحت اطفاء حریق قرار گیرد، متفاوت خواهد بود.

شکل بالا یک آشکارساز حرارتی خطی را نشان می‌دهد که در بخشی از یک قفسه باز پالت‌دار نصب شده است.
زمانی که دتکتور حرارتی خطی در قفسه‌های باز تک‌ردیفه و دوردیفه که با اسپرینکلر محافظت می‌شوند استفاده شود، یک خط کابل آشکارساز در هر سطح اسپرینکلر درون قفسه مورد نیاز است.
قفسه‌های عریض‌تر ممکن است به اجرای اضافی آشکارساز در هر سطح نیاز داشته باشند.
برای به حداقل رساندن خطر آسیب مکانیکی به آشکارساز، روش نصب ترجیحی این است که آشکارساز در فضای دودکش طولی (longitudinal flue space) قرار گیرد و در هر سطح خط اسپرینکلر به تیر افقی بار (horizontal load beam) متصل شود.
اگر قفسه‌ها اسپرینکلر نداشته باشند و ارتفاع آن‌ها بیشتر از ۱۶ فوت (۴.۹ متر) باشد، آشکارساز باید در دو سطح اجرا شود.
اگر ارتفاع قفسه‌ها بیشتر از ۳۲ فوت (۹.۸ متر) باشد، آشکارساز باید در سه سطح اجرا شود و به همین ترتیب ادامه می‌یابد.

راهنمای نصب دتکتور حرارتی خطی

آشنایی با مدارها

مدارها
تمامی مدارها باید به صورت حلقه سری اجرا شوند. آن‌ها نباید شاخه‌های “T” یا “Y” داشته باشند و باید در یک محفظه خاتمه یابند که الزامات مشخص‌کننده را برآورده کند. مدارهای کلاس A (چهارسیمه) باید از تابلو کنترل اصلی خارج شده و به آن بازگردند، در حالی که مدارهای کلاس B (دو یا چهارسیمه) می‌توانند در یک مقاومت انتهایی از راه دور یا در تابلو اصلی خاتمه یابند.
حداکثر طول مدار دتکتور حرارتی خطی محدود به ظرفیت تابلو کنترل است که معمولاً بین ۵۰۰۰ تا ۱۰۰۰۰ فوت (۱۵۲۴ متر تا ۳۰۴۸ متر) بسته به مدل می‌باشد.
برای رسیدن به نواحی مورد نظر جهت اطفاء حریق، می‌توان از سیم مسی با نوع تأیید شده استفاده کرد، اما فقط دتکتور حرارتی خطی باید در هر بخشی از مدار که برای تشخیص افزایش دما یا آتش‌سوزی در نظر گرفته شده، به کار رود.

ممکن است بخش‌هایی از ناحیه تحت حفاظت وجود داشته باشد که در آن، سیم موجود در مدار به‌عنوان دتکتور در نظر گرفته نشود. چنین شرایطی معمولاً در مکان‌هایی با دمای محیطی بسیار بالا یا زمانی که لازم است مداری برای رسیدن به ناحیه مورد نظر از روی یک مدار فعال تشخیص دیگر عبور کند، اتفاق می‌افتد. در این شرایط، تنها در این بخش‌های محدود باید از سیم مسی استفاده شود و این سیم باید درون محفظه‌های مناسب به دتکتور حرارتی خطی متصل (اسپلایس) گردد.

راهنمای نصب دتکتور حرارتی خطی

نصب و اتصالات

نصب و اتصال
تمام جزئیات نصب باید به‌صورت منظم و حرفه‌ای انجام شود. تمام خم‌کاری‌ها و نصب دتکتور حرارتی خطی Protectowire باید با استفاده از انگشتان انجام شود. از انبردست یا سایر ابزارهای سخت نباید برای این منظور استفاده شود. تمام خم‌ها باید به‌صورت منحنی و گرد باشند. خم‌های ۹۰ درجه مجاز نیستند.

شکل A  ابزارهای اتصال برای سینی کابل، نقاله‌ها، نبشی‌ها، تیرهای I شکل، تیرهای مشبک و موارد مشابه را نشان می‌دهد. بست‌های سیمی PM-3 (شکل 10C) را می‌توان در سینی‌های کابل دارای پوشش با لبه‌های خم‌شده و همچنین در تجهیزات توزیع برق مانند تابلوهای برق، ترانسفورماتورها و پانل‌های کنترل موتور استفاده کرد

راهنمای نصب دتکتور حرارتی خطی

محافظت مکانیکی
دتکتور حرارتی خطی باید در هر محلی که به شستی‌های اعلام حریق دستی، ترمینال‌های آزمایش، جعبه‌های تقسیم و غیره متصل می‌شود، داخل لوله قرار گیرد. انتهای باز لوله‌های فلزی که دتکتور از آن عبور می‌کند باید به بوش مجهز شوند. پس از نصب تابلو کنترل و انجام کلیه سیم‌کشی‌ها و لوله‌گذاری‌ها، درب‌های تابلو باید بسته باقی بمانند. هر دو سر تمامی لوله‌ها یا مسیرهای سیم‌کشی که به تابلو کنترل متصل می‌شوند باید به‌طور کامل با درزگیر مسدود شوند تا از ورود گاز یا میعانات به داخل کابین تابلو جلوگیری شود.

راهنمای نصب دتکتور حرارتی خطی

اتصال و اتصال‌دهی
تمام اتصالات به ترمینال‌ها باید با استفاده از سیم‌های نرم مسی انعطاف‌پذیر PFL که توسط شرکت ارائه می‌شود، انجام شود، مگر در مواردی که تجهیزات دارای ترمینال‌های فشاری باشند که در این صورت می‌توان مستقیماً به دتکتور حرارتی خطی متصل شد. اتصال‌دهی در داخل دتکتور فقط باید با استفاده از کانکتورهای اتصال که توسط شرکت ارائه می‌شود، انجام گیرد. برای کاربردهای فضای باز، روش توصیه‌شده برای اتصال و انتهای‌زنی این است که تمام اتصالات در داخل جعبه‌های تقسیم با درجه حفاظتی مناسب انجام شود. در سایر کاربردها، به‌ویژه در مکان‌هایی با رطوبت بالا یا مرطوب، استفاده از نوار درزگیر SFTS برای تمام اتصالات درون‌خطی الزامی است.

راهنمای نصب دتکتور حرارتی خطی

دستورالعمل اتصال دو دتکتور به یکدیگر با استفاده از ترمینال شانه ای و چسب برق

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

استاندارد NFPA 86 یکی از مهم‌ترین استانداردهای ایمنی صنعتی است که با هدف کاهش خطرات ناشی از آتش‌سوزی، انفجار و سایر حوادث در کوره‌ها و اجاق‌های صنعتی تدوین شده است. این استاندارد برای مهندسان، اپراتورها و مدیران ایمنی در صنایعی مانند متالورژی، سرامیک و شیمیایی اهمیت حیاتی دارد. با افزایش میزان تولید صنعتی و استفاده از فرآیندهای حرارتی در صنایع مختلف، رعایت این استانداردها برای تضمین ایمنی و بهینه‌سازی عملکرد تجهیزات ضروری است. این استاندارد نه‌تنها در ایمنی نقش دارد، بلکه موجب افزایش بهره‌وری و کاهش هزینه‌های تعمیرات و نگهداری نیز می‌شود.

دتکتور شعله و عملکرد آن

دتکتور شعله، یکی از اصلی‌ترین تجهیزات ایمنی در فرآیندهای حرارتی صنعتی است که وظیفه شناسایی وجود شعله در محیط را بر عهده دارد. این تجهیزات به‌طور مستقیم در کاهش ریسک آتش‌سوزی و جلوگیری از انفجار نقش دارند. عدم استفاده از دتکتورهای مناسب یا نصب نادرست آن‌ها می‌تواند خسارات جبران‌ناپذیری به بار آورد.

بیشتر بخوانید: بررسی جامع بیم دتکتورها بر اساس استاندارد ISO 7240-12

اهمیت دتکتور شعله

دتکتورهای شعله برای تشخیص حضور آتش از فناوری‌های مختلفی استفاده می‌کنند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• • دتکتور فرابنفش (UV): این سنسورها برای شناسایی تابش فرابنفش ناشی از شعله‌های آتش به کار می‌روند.
  • دتکتور مادون قرمز (IR): این سنسورها تغییرات انرژی مادون قرمز ساطع‌شده از شعله را شناسایی می‌کنند.
  • دتکتور ترکیبی UV/IR: ترکیب این دو فناوری می‌تواند میزان تشخیص دقیق‌تر و کاهش هشدارهای کاذب را به همراه داشته باشد.
  • دتکتور مرئی (VIS): برخی دتکتورها از حسگرهای نوری استفاده می‌کنند که در محدوده نور مرئی کار می‌کنند.



استانداردهای نصب دتکتور شعله

براساس بندهای 8.2.2 و 8.2.5 استاندارد NFPA 86، نصب دتکتورهای شعله باید مطابق دستورالعمل‌های سازنده و استانداردهای بین‌المللی باشد. در نظر گرفتن موارد زیر می‌تواند از بروز مشکلات جلوگیری کند:

• نصب در مکان مناسب: دتکتور باید در نقطه‌ای قرار گیرد که بیشترین میدان دید را نسبت به شعله‌های احتمالی داشته باشد.
• نگهداری و کالیبراسیون: تجهیزات باید به‌طور دوره‌ای بررسی و تنظیم شوند تا از دقت عملکرد آن‌ها اطمینان حاصل شود.
• پیشگیری از هشدارهای کاذب: برخی از منابع نوری، جرقه‌ها یا بازتاب‌های ناخواسته می‌توانند باعث هشدارهای اشتباه شوند، لذا باید محل نصب با دقت انتخاب شود.

عملکرد سیستم‌های ایمنی احتراق

علاوه بر دتکتورهای شعله، سیستم‌های ایمنی احتراق (Combustion Safeguard Systems) نیز نقش مهمی در حفاظت از فرآیندهای حرارتی دارند. این سیستم‌ها شامل مجموعه‌ای از تجهیزات نظارتی، شیرهای ایمنی و سیستم‌های کنترلی هستند که با تشخیص تغییرات غیرعادی در احتراق، عملکرد دستگاه را کنترل می‌کنند.

اجزای کلیدی سیستم‌های ایمنی احتراق

• • کنترلر احتراق: وظیفه دارد وضعیت شعله و عملکرد سوخت را بررسی کند.
  • شیر قطع ایمنی (SSOV): این شیرها در صورت از دست رفتن شعله، جریان سوخت را متوقف می‌کنند.
  • حسگرهای فشار و دما: برای اطمینان از تعادل مناسب فشار و دمای گاز یا مایع سوختی استفاده می‌شوند.

نقش سنسورهای فرابنفش در تشخیص شعله

سنسورهای فرابنفش (UV Sensors) یکی از ابزارهای مهم در تشخیص شعله‌های آتش هستند، اما ممکن است در اثر خرابی، دیگر قادر به تشخیص خاموش شدن شعله نباشند. به همین دلیل، استاندارد NFPA 86 توصیه می‌کند که این سنسورها دارای قابلیت خودبررسی‌کننده (Self-Checking UV Detectors) باشند یا به‌صورت دوره‌ای آزمایش شوند.

بیشتر بخوانید: بیم دتکتور در استاندارد ISO 7240-12

تنظیمات دمایی و تهویه ایمنی در کوره‌ها

کنترل دمای سوخت

• در فرآیندهای صنعتی که از سوخت‌های مایع مانند نفت یا گازوئیل استفاده می‌شود، کنترل دمای سوخت برای جلوگیری از مشکلاتی نظیر افزایش ویسکوزیته یا تبخیر ناگهانی، ضروری است.
• دمای سوخت باید در محدوده‌ای باشد که موجب احتراق یکنواخت و جلوگیری از خاموش شدن ناگهانی شعله شود.

تنظیم محدودیت دمای اضافی

• نقطه تنظیم دمای اضافی باید بر اساس توصیه‌های سازنده تنظیم شود تا از رسیدن مواد قابل احتراق به دمای خوداشتعالی جلوگیری شود.
• این دما نباید از محدوده‌ای که می‌تواند باعث خرابی تجهیزات شود، فراتر رود.

اهمیت تهویه ایمنی

• در صورت افزایش دمای کوره، جریان هوای خروجی کاهش یافته و احتمال تجمع گازهای اشتعال‌پذیر افزایش می‌یابد.
• کاهش تهویه مناسب می‌تواند موجب انفجار گازهای فرار شده و باعث بروز حوادث جدی شود.
•

استفاده از PLC در نظارت بر دمای کوره‌ها

امروزه استفاده از PLC (Programmable Logic Controller) برای نظارت بر دما و عملکرد تجهیزات صنعتی به‌شدت رایج شده است. این سیستم‌ها می‌توانند به‌صورت خودکار وضعیت سنسورها و تجهیزات ایمنی را تحلیل کرده و در صورت بروز هرگونه ناهنجاری، اقدامات لازم را انجام دهند. مزایای استفاده از PLC شامل:

• پایش دائمی و ارسال هشدارهای زودهنگام
• کاهش خطای انسانی در نظارت بر تجهیزات
• امکان کنترل و تنظیم خودکار دما و فشار

نکات ایمنی در زمان قطع برق

استاندارد NFPA 86 تأکید دارد که مدارهای الکتریکی مرتبط با فرآیندهای احتراقی، در شرایط اضطراری باید به‌صورت خودکار یا دستی قطع شوند. این موارد شامل:

• • خرابی‌های سیستم که منجر به شرایط خطرناک شود.
  • افزایش غیرقابل‌کنترل دما که تهدیدی برای ایمنی تجهیزات و محیط اطراف باشد.
  • قطع ناگهانی برق که می‌تواند باعث از کار افتادن سیستم‌های ایمنی و احتراقی شود.



•

نتیجه‌گیری

استاندارد NFPA 86 مجموعه‌ای از دستورالعمل‌های مهم برای ایمنی فرآیندهای صنعتی ارائه می‌دهد. استفاده صحیح از دتکتورهای شعله، سیستم‌های ایمنی احتراق، کنترل دمای کوره و تهویه مناسب می‌تواند خطرات ناشی از آتش‌سوزی و انفجار را کاهش دهد. علاوه بر این، نظارت هوشمند با استفاده از PLC و رعایت الزامات نصب و نگهداری، نقش مهمی در بهبود عملکرد تجهیزات و افزایش طول عمر آن‌ها دارد.

• دتکتورهای شعله باید در مکان‌های مناسب نصب شوند تا دید کافی نسبت به شعله داشته باشند.
• سنسورهای فرابنفش باید دارای قابلیت خودبررسی باشند یا به‌صورت دوره‌ای تست شوند.
• سیستم‌های تهویه ایمنی باید همواره عملکرد مناسبی داشته باشند تا از تجمع گازهای خطرناک جلوگیری شود.
• در موارد افزایش دمای غیرمجاز، سیستم‌های کنترلی باید به‌صورت خودکار عمل کنند تا از خرابی یا حوادث ناگوار جلوگیری شود.
• نظارت مستمر بر عملکرد تجهیزات با استفاده از PLC باعث افزایش بهره‌وری و کاهش هزینه‌های نگهداری می‌شود.

با رعایت این موارد، می‌توان ایمنی در محیط‌های صنعتی را بهبود بخشید و از وقوع حوادث جلوگیری کرد.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

مثلث حریق چیست و چرا شناخت آن برای ایمنی و پیشگیری از آتش ‌سوزی اهمیت حیاتی دارد؟ درک صحیح از ساختارهای مفهومی مانند مثلث حریق به ما کمک می‌کند تا بدانیم آتش چگونه شکل می‌گیرد و چگونه می‌توان آن را به ‌صورت اصولی مهار کرد. وقتی بدانیم آتش تنها با حضور همزمان سه عنصر اصلی یعنی حرارت، سوخت و اکسیژن ایجاد می‌شود، بهتر می‌توانیم روش‌های موثر برای خاموش کردن آن را انتخاب کنیم. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به بررسی پاسخ این سوال بپردازیم که مثلث حریق چیست و چه راه‌هایی برای مهار آن وجود دارد؟ پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

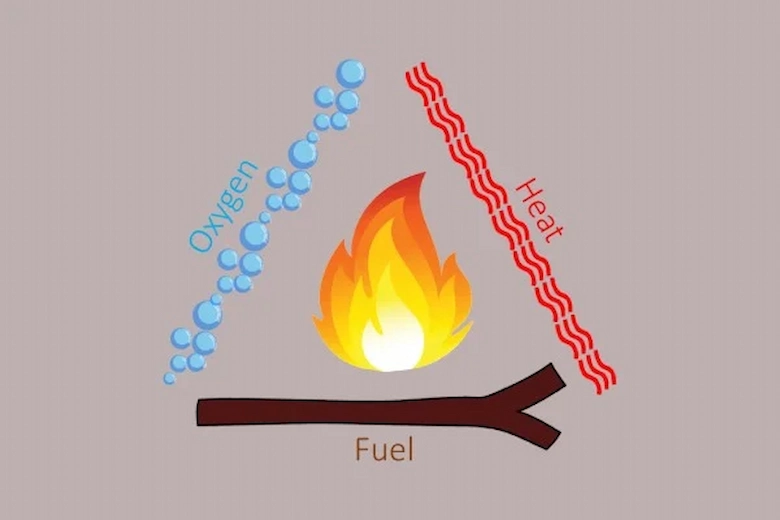

مثلث حریق چیست؟

در پاسخ به این سوال که مثلث حریق چیست، باید بگوییم که مثلث حریق ساختاری مفهومی برای توضیح عناصر ضروری ایجاد آتش است و در ایمنی آتش ‌نشانی اهمیت حیاتی دارد. این مثلث از سه جزء اصلی شامل حرارت، سوخت و اکسیژن تشکیل می‌شود که وجود همزمان آن‌ها باعث شروع و ادامه یافتن آتش می‌گردد. حرارت به ‌عنوان عامل آغازگر، انرژی لازم برای اشتعال مواد قابل ‌سوختن را فراهم می‌کند. سوخت شامل هر ماده‌ای است که قابلیت اشتعال داشته باشد و اکسیژن معمولا از هوای محیط تامین شده و فرآیند سوختن را پشتیبانی می‌کند. زمانی که هر یک از این سه ضلع حذف شود، آتش خاموش خواهد شد. به همین دلیل شناخت مثلث حریق برای طراحی سیستم‌های اعلام و اطفای حریق، افزایش ایمنی ساختمان‌ها و پیشگیری از آتش ‌سوزی نقش بسیار مهمی دارد.

بیشتر بخوانید: سیستم اعلام حریق بی سیم چیست؟ – 0 تا 100 چیزی که باید بدانید!

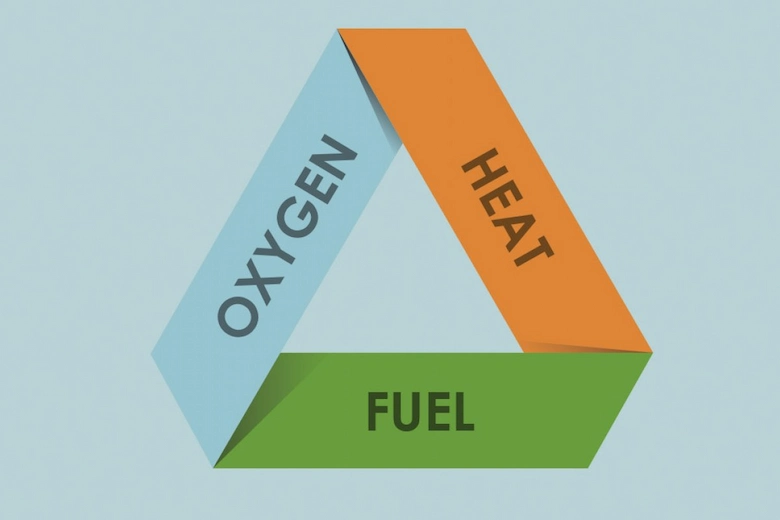

اجزاء مثلث حریق چیست؟

همانطور که گفتیم، مثلث حریق از سه ضلع اصلی به نام‌های سوخت، اکسیژن و حرارت تشکیل می‌شود. با ما همراه باشید تا بررسی کنیم که نقش هر یک از سه ضلع مثلث حریق چیست؟

حرارت

حرارت اولین و مهم‌ترین عامل در ایجاد آتش است، زیرا انرژی اولیه‌ای را فراهم می‌کند که سوخت را تا نقطه اشتعال گرم کرده و فرآیند سوختن را آغاز می‌کند. منابع حرارت می‌توانند بسیار متنوع باشند، از جرقه‌های الکتریکی، اصطحکاک و تجهیزات گرمایشی گرفته تا شعله‌های باز یا حتی نور مستقیم خورشید. در بسیاری از آتش ‌سوزی‌ها، حرارت به ‌عنوان عامل پنهان عمل می‌کند و به ‌مرور دمای مواد را بالا می‌برد تا جایی که آتش ‌سوزی رخ دهد. کنترل منابع حرارتی، عایق ‌کاری مناسب و نگهداری صحیح تجهیزات می‌تواند نقش مهمی در جلوگیری از افزایش حرارت و در نتیجه پیشگیری از وقوع آتش داشته باشد.

سوخت

اما سوخت به هر ماده جامد، مایع یا گازی گفته می‌شود که قابلیت اشتعال و شرکت در واکنش سوختن را داشته باشد. مواد رایجی مانند چوب، پارچه، کاغذ، گازهای صنعتی، سوخت‌های مایع و حتی گرد و غبار صنعتی می‌توانند به‌ عنوان سوخت عمل کنند. شایان ذکر است که شناخت نوع سوخت اهمیت زیادی دارد، زیرا هر ماده رفتار اشتعالی متفاوتی دارد و می‌تواند سرعت گسترش آتش را تغییر دهد. حذف یا کاهش مواد قابل ‌اشتعال، نگهداری اصولی و دسته ‌بندی صحیح آن‌ها می‌تواند ریسک آتش‌ سوزی را تا حد چشمگیری کاهش دهد. لازم به ذکر است که امروزه در سیستم‌های ایمنی، شناسایی منابع سوخت و مدیریت آن‌ها یکی از مهم‌ترین مراحل ارزیابی خطر محسوب می‌شود.

اکسیژن

در نهایت، اکسیژن عنصر سوم مثلث حریق است و بدون حضور آن، واکنش سوختن امکان‌ پذیر نخواهد بود. هوای معمولی حدود ۲۱ درصد اکسیژن دارد که مقدار کافی برای اشتعال و ادامه روند سوختن است. در بسیاری از آتش‌ سوزی‌ها، افزایش جریان هوا یا ایجاد تهویه نامناسب می‌تواند روند آتش‌ سوزی را تشدید کند. از سوی دیگر، یکی از روش‌های بهینه خاموش‌ کردن آتش، کاهش یا قطع دسترسی آتش به اکسیژن است، مانند استفاده از خاموش‌ کننده‌های CO2 یا پتوهای نسوز. فهم نقش اکسیژن کمک می‌کند تا سیستم‌های اطفای حریق مناسب طراحی شده و از گسترش آتش در فضاهای صنعتی و مسکونی جلوگیری شود.

تفاوت مربع حریق و مثلث حریق چیست؟

ممکن است نام مربع حریق را هم شنیده باشید. حال این سوال به وجود می‌آید که تفاوت مربع حریق با مثلث حریق چیست؟ به طور کلی، مربع حریق و مثلث حریق هر دو از مدل‌های مفهومی مهم در ایمنی آتش ‌نشانی هستند، اما تفاوت اصلی آن‌ها در تعداد و نوع عوامل ایجاد آتش است. مثلث حریق شامل سه عنصر ضروری یعنی حرارت، سوخت و اکسیژن می‌شود و توضیح می‌دهد که آتش تنها با حضور همزمان این سه عامل شکل می‌گیرد. در سوی مقابل، مربع حریق یک عنصر چهارم به نام واکنش زنجیره‌ای شیمیایی اضافه می‌کند که نقش مهمی در تداوم و گسترش شعله‌ها دارد.

در واقع، مربع حریق نگاه دقیق‌تری به ماهیت آتش ارائه می‌دهد و نشان می‌دهد که حتی اگر سه عامل اصلی وجود داشته باشند، بدون واکنش زنجیره‌ای، آتش نمی‌تواند ادامه پیدا کند. این تفاوت باعث می‌شود مربع حریق بیشتر برای تحلیل آتش‌ سوزی‌های پیچیده‌تر، انتخاب خاموش ‌کننده مناسب و طراحی سیستم‌های اطفای حریق پیشرفته استفاده شود و درک عمیق‌تری از فرآیند اشتعال و کنترل آتش ارائه دهد.

بهترین راه‌های مهار مثلث حریق چیست؟ – بهترین راه‌های خاموش کردن آتش

حال که به طور کامل دانستید که مثلث آتش چیست و از چه اجزاء و عناصری تشکیل می‌شود، بد نیست با برخی راهکارهای مهار آن نیز آشنا شوید. در این قسمت از مقاله بررسی می‌کنیم که بهترین راه‌های مهار مثلث حریق چیست و چگونه می‌توان به بهترین شکل ممکن آتش را خاموش کرد. با ما همراه باشید:

خنک ‌سازی با آب یا مه

خنک ‌سازی با آب یکی از بهترین روش‌ها برای خاموش کردن آتش‌های کلاس A است. همانگونه که می‌دانید، آب گرما را جذب کرده و دمای سطح سوخت را به زیر نقطه اشتعال می‌رساند و بدین ترتیب واکنش سوختن کند یا متوقف می‌شود. سیستم‌های اسپرینکلر، آب ‌پاش‌ها و خاموش ‌کننده‌های پر فشار آب‌ مه، همه بر همین اصل کار می‌کنند و برای فضاهای بزرگ و آتش‌های گسترده مناسب هستند. با این حال نباید از آب برای آتش‌های الکتریکی یا آتش ‌گیرهای روغن و بنزین استفاده کرد زیرا می‌تواند خطر پاشش یا شوک الکتریکی ایجاد کند. در طراحی ایمنی ساختمان، پیش ‌بینی منابع آب کافی و شبکه اسپرینکلر از مهم‌ترین اقدامات پیشگیرانه و کنترلی است.

خفه‌ سازی و پوشاندن با پتو، درپوش، کف سبک

خفه کردن آتش یعنی قطع دسترسی آتش به اکسیژن. این روش برای آتش‌های کوچک و کنترل ‌پذیر بسیار موثر است. استفاده از پتوهای نسوز، درپوش‌ گذاشتن روی قابلمه‌های داغ در آشپزخانه یا پوشش دادن منابع اشتعال با مواد غیر قابل ‌سوخت می‌تواند روند سوختن را سریع متوقف کند. این روش ساده و کم‌ هزینه است و برای آتش‌های ناشی از پخت‌ و پز یا حریق‌های کوچک خانگی مناسب است، اما باید توجه داشت که خفه‌ سازی در آتش‌های بزرگ یا جایی که با بخارات قابل ‌انفجار روبرو هستیم، می‌تواند خطرناک باشد. لذا در چنین مواردی ترکیب این روش با سایر روش‌ها یا فراخوانی تیم آتش ‌نشانی یک الزام به شمار می‌آید.

استفاده از کف (Foam) برای مایعات قابل ‌احتراق

کف‌های اطفایی مخصوص، برای خاموش کردن آتش‌های کلاس B یعنی مایعات قابل ‌احتراق مثل بنزین، نفت و روغن بسیار کارآمد هستند. کف روی سطح مایع یک لایه مانع تشکیل می‌دهد که تبخیر بخارات قابل ‌اشتعال را کاهش داده و از برخورد اکسیژن با سطح سوخت جلوگیری می‌کند. انواع کف مثل فوم‌های آبی شوینده یا فوم‌های پروتکتیو، برای مخازن سوخت، حمل ‌و نقل مواد خطرناک و ایستگاه‌های سوخت ‌گیری کاربرد زیادی دارند و در طراحی سیستم‌های اضطراری صنعتی نقش کلیدی دارند. در پایان فراموش نکنید که انتخاب نوع فوم مناسب بسته به نوع سوخت و شرایط محیطی باید توسط کارشناس ایمنی تعیین شود تا از بازگشت‌ شعله جلوگیری شود.

پودر خشک شیمیایی

اما پودرهای شیمیایی خشک با قطع واکنش شیمیایی بین رادیکال‌های آزاد در شعله، آتش را سریع مهار می‌کنند. این پودرها برای آتش‌های جامد، مایع و الکتریکی کاربرد دارند و به‌ دلیل سرعت عمل و پوشش ‌دهی خوب، در خاموش‌ کننده‌های قابل‌ حمل بسیار محبوب‌اند. معایب پودر خشک شیمیایی شامل آلودگی محیط و دستگاه‌ها، احتمال خوردگی قطعات حساس و نیاز به نظافت پس از عملیات است. به همین منظور، در فضاهای حساس الکترونیکی یا آزمایشگاهی گاهی از عوامل پاک ‌کننده ترجیح داده می‌شوند.

گازهای بی ‌اثر و عوامل پاک ‌کننده

یکی دیگر از بهترین خاموش کننده‌های آتش، گاز های بی اثر و عوامل پاک کننده هستند. این عناصر شیمیایی سازگار با محیط، با کاهش غلظت اکسیژن یا وقفه در زنجیره شیمیایی، آتش را بدون ایجاد بقایای جامد خاموش می‌کنند. این روش برای سرورها، اتاق‌های کنترل، موزه‌ها و فضاهای حساس که پاکیزگی و حفاظت از تجهیزات اهمیت دارد، کاملا ایده ‌آل است. از مزایای این روش می‌توان به عدم ایجاد رسوبات مخرب و کارایی بالا در فضاهای بسته اشاره کرد، اما نصب و مدیریت چنین سیستم‌هایی نیازمند طراحی دقیق، محاسبه غلظت‌های ایمن برای انسان و نگهداری تخصصی است. استفاده از CO₂ نیز نوعی کاربرد این دسته است ولی باید احتیاط شود زیرا غلظت‌های بالا خطر خفگی برای انسان دارند.

بیشتر بخوانید: رفع خطای سیستم اعلام حریق

قطع منبع سوخت و کنترل منابع خوراک آتش

و اما در نهایت، قطع منبع سوخت یکی از ایمن‌ترین روش‌ها برای جلوگیری از گسترش آتش است. بستن شیرهای گاز، قطع برق، جدا کردن مخازن سوخت یا حذف مواد قابل ‌احتراق از محدوده آتش می‌تواند فرآیند سوختن را متوقف یا کند نماید. در حوادث صنعتی یا حمل ‌و نقل مواد خطرناک، فراهم آوردن امکان قطع سریع سوخت می‌تواند از انفجار یا رشد فاجعه ‌بار حریق جلوگیری به عمل آورد. این روش همراه با سایر روش‌های اطفا بیشترین اثر را دارد و در برنامه‌ ریزی مدیریت ریسک و طراحی ایمنی تاسیسات باید به‌ دقت پیش ‌بینی شود.

بیشتر بخوانید: سیستم اعلام حریق هوشمند چیست؟ – معرفی 0 تا 100

کلام پایانی

همانگونه که دیدید در این مقاله به طور کامل به بررسی پاسخ این سوال پرداختیم که مثلث حریق چیست؟ دانستیم که آشنایی با اجزای مثلث و مربع حریق و همچنین شناخت بهترین روش‌های خاموش کردن آتش، دیدی روشن نسبت به نحوه رفتار آتش و شیوه کنترل آن ارائه می‌دهد. با انتخاب درست ابزارهای اطفا، آموزش صحیح کاربران و پیش‌ بینی خطرات، می‌توان احتمال وقوع حریق را به حداقل رساند و در صورت بروز حادثه نیز با کمترین خسارت آن را مهار کرد. توجه به اصول ایمنی و انتخاب روش مناسب، نه ‌تنها موجب محافظت از جان افراد می‌شود، بلکه مهم‌ترین گام در حفظ تجهیزات و دارایی‌های ارزشمند در برابر آتش ‌سوزی است. از همراهی شما عزیزان با ما تا پایان این مقاله متشکریم.

ما در مجموعه اسپین الکتریک با بهره گیری از تخصص متخصصان مجرب در حوزه مهار آتش، آماده ارائه بهترین سیستم‌ اعلام حریق و سیستم‌ اطفا حریق به شما عزیزان هستیم. شما همراهان محترم می‌توانید جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان، از طریق پل‌های ارتباطی با ما تماس حاصل فرمایید.

سوالات متداول

برای چه آتش‌هایی نباید از آب استفاده کرد؟

آب برای خاموش کردن آتش‌های الکتریکی و آتش مایعات قابل ‌احتراق مانند بنزین، گازوئیل یا روغن مناسب نیست، زیرا خطر برق ‌گرفتگی، پاشش مواد داغ و گسترش شعله را افزایش می‌دهد. در این موارد باید از پودر خشک شیمیایی، گاز CO₂ یا فوم مخصوص استفاده کرد.

بهترین خاموش‌ کننده برای خانه یا محیط کار کدام است؟

در محیط‌های مسکونی معمولا خاموش ‌کننده پودر خشک ABC بهترین گزینه است، زیرا برای بیشتر انواع آتش‌ها کاربرد دارد و سریع اثر می‌گذارد. در کنار آن، داشتن پتو نسوز برای حریق‌های کوچک و آتش ‌سوزی‌های آشپزخانه نیز به ‌شدت توصیه می‌شود. برای محیط‌های اداری یا فضاهای دارای تجهیزات الکترونیکی، خاموش ‌کننده CO₂ یا عوامل پاک ‌کننده گزینه‌های مناسب‌تر و تمیزتری هستند.

مثلث آتش چیست؟

ابتدا لازم است بگوییم که مثلث آتش دقیقا همان مثلث حریق است که از 3 عضور اصلی یعنی حرارت، ماده سوختنی و اکسیژن تشکیل می‌شود و نبود هر یک از این اجزا، می‌تواند منجر به از بین رفتن آتش شود.

سیستم‌های اعلام حریق به‌ عنوان یکی از اجزای کلیدی در ایمنی ساختمان‌ها، نقشی حیاتی در پیشگیری از خسارات جانی و مالی دارند. این سیستم‌ها با تشخیص سریع علائم حریق، امکان واکنش به ‌موقع را فراهم می‌کنند و از گسترش آتش‌ سوزی جلوگیری می‌کنند. وجود سیستم اعلام حریق در ساختمان‌های مسکونی، اداری و تجاری به ‌ویژه در فضاهای پرخطر مانند انبارها و کارگاه‌ها، نه ‌تنها اجباری بلکه ضروری است. این سیستم‌ها با هشدار دادن به ساکنین، فرصت خروج ایمن را فراهم می‌کنند و به تیم‌های آتش‌ نشانی در عملیات اطفای حریق کمک می‌کنند. یکی از اجزای مهم این سیستم‌ها، چراغ نشانگر است که نقش حیاتی در اطلاع ‌رسانی وضعیت سیستم ایفا می‌کند. چراغ نشانگر به‌ عنوان بخشی از تجهیزات هشدار دهنده، اطلاعات بصری واضحی درباره وقوع حریق ارائه می‌دهد و افراد را از وقوع خطر آگاه می‌سازد. در این مقاله قصد داریم به معرفی چراغ نشانگر اعلام حریق بپردازیم.

چراغ نشانگر اعلام حریق چیست؟

چراغ نشانگر اعلام حریق یکی از تجهیزات جانبی در سیستم‌های اعلام حریق است که از طریق نور، وضعیت سیستم را نمایش می‌دهد. این چراغ‌ها به‌ طور معمول بالای درب های ورودی واحد های ساختمان نصب می‌شوند و اطلاعاتی مانند وضعیت عادی، هشدار را نشان می‌دهند. چراغ نشانگر ، معمولا  در سیستمهای متعارف و قدیمی استفاده میشوند. زیرا آن سیستمها آدرس پذیر نیستند و توانایی شناسایی محل دقیق آتش سوزی را ندارند ، بنابراین ، چراغ نشانگر نصب شده در بالای درب ورودی واحد میتوتند حداقل  ، محل حدودی وقوع آتش سوزی را نشان دهند.( سیستمهای آدرس پذیر حتی امکان شناسایی محل دقیق وجود آتش سوزی  (اتاق ، آشپزخانه ، سالن و سایر نقاط داخل واحد)  را دارند.

چراغ نشانگر می‌تواند به شکل چراغ‌های LED یا لامپ‌های سنتی باشد و معمولاً رنگ‌های متفاوتی مانند قرمز، سبز یا زرد دارد که هرکدام معنای خاصی دارند. به‌ عنوان مثال، چراغ قرمز نشان ‌دهنده وقوع حریق، چراغ سبز علامت عملکرد عادی است. همچنین خاموش بودن چراغ به معنای شرایط عادی و روشن بودن آن نشان از وقوع آتش سوزی در واحد یا اتاق مربوطه است. این چراغ‌ها به دلیل طراحی ساده و قابلیت دیده شدن از فواصل دور، ابزار بسیار مفیدی برای افزایش ایمنی محسوب می‌شوند. استفاده از چراغ نشانگر به کاربران و تیم‌های فنی امکان می‌دهد به ‌سرعت وضعیت سیستم اعلام حریق را ارزیابی کنند.

عملکرد چراغ نشانگر اعلام حریق

عملکرد چراغ نشانگر اعلام حریق به گونه‌ای است که وضعیت سیستم اعلام حریق را از طریق روشن و خاموش شدن یا تغییر رنگ نور نشان می‌دهد. زمانی که یک سنسور حریق فعال می‌شود، چراغ نشانگر معمولاً به‌ صورت چشمک ‌زن یا مداوم روشن شده و وضعیت اضطراری را اعلام می‌کند. این چراغ‌ها در کنار هشدارهای صوتی، یک لایه اضافی از اطلاع ‌رسانی را ایجاد می‌کنند. در مکان‌هایی با نویز بالا یا برای افرادی که شنوایی محدود دارند، چراغ نشانگر می‌تواند جایگزینی کارآمد برای سیگنال‌های صوتی باشد. همچنین چراغ نشانگر به تیم‌های آتش ‌نشانی و تکنسین‌های سیستم اعلام حریق کمک می‌کند تا سریع‌تر محل وقوع مشکل را شناسایی کرده و اقدامات لازم را انجام دهند. این عملکرد دقیق و سریع باعث بهبود زمان واکنش در شرایط بحرانی می‌شود.

بیشتر بخوانید: سیستم پیجینگ اداری چیست؟ – معرفی 0 تا 100

انواع چراغ نشانگر اعلام حریق

چراغ نشانگر محلی: چراغ‌های نشانگر در سیستم‌های اعلام حریق به انواع مختلفی تقسیم می‌شوند که هرکدام کاربرد خاصی دارند. یکی از رایج‌ترین انواع، چراغ نشانگر محلی است که بالای درب ورودی واحد نصب می‌شود هنگام آتش سوزی روشن می‌شود نمایش می‌دهد.

استانداردها و نکات نصب چراغ نشانگر اعلام حریق

نصب چراغ نشانگر اعلام حریق باید مطابق با استانداردهای ایمنی و دستور العمل‌های تولیدکننده انجام شود. یکی از نکات مهم، انتخاب محل نصب مناسب است تا چراغ به ‌راحتی قابل دیدن باشد. معمولاً چراغ نشانگر باید در ارتفاع مناسب و نزدیک به تجهیزات هشدار دهنده نصب شود.

استفاده از چراغ‌های نشانگری که با استانداردهای معتبر مانند EN54 یا UL تأیید شده‌اند، تضمین‌ کننده کیفیت و عملکرد دستگاه خواهد بود. این استانداردها مشخصات فنی و کیفیت مورد نیاز برای چراغ‌های نشانگر را تعریف می‌کنند.

همچنین در زمان نصب باید به نوع برق مصرفی و میزان روشنایی چراغ توجه شود. چراغ‌هایی با مصرف انرژی کم و نور کافی، انتخاب بهتری برای مکان‌های مختلف خواهند بود. استفاده از کابل‌ کشی مناسب و محافظت‌ شده نیز برای جلوگیری از اختلالات ضروری است.

مزایای استفاده از چراغ نشانگر اعلام حریق

افزایش سرعت واکنش در مواقع اضطراری: چراغ نشانگر با ارائه سیگنال‌های بصری سریع، امکان واکنش به‌ موقع در زمان وقوع حریق را فراهم می‌کند. این ویژگی به خصوص در محیط‌هایی که نویز بالاست یا هشدارهای صوتی به ‌درستی شنیده نمی‌شوند، بسیار کاربردی است. چراغ نشانگر به افراد حاضر در محیط کمک می‌کند تا به ‌سرعت وضعیت اضطراری را تشخیص داده و اقدامات لازم را انجام دهند.

افزایش ایمنی در محیط‌های پر خطر: در محیط‌های پرخطر مانند کارخانه‌ها، انبارهای مواد شیمیایی یا بیمارستان‌ها، وجود چراغ نشانگر اعلام حریق نقش مهمی در افزایش ایمنی دارد. این چراغ‌ها به ‌صورت مداوم وضعیت سیستم اعلام حریق را نمایش می‌دهند و در صورت بروز خطر، به‌ سرعت افراد حاضر در محیط را آگاه می‌سازند.

سازگاری با نیازهای افراد کم‌ توان: چراغ نشانگر اعلام حریق به‌عنوان یک ابزار بصری، برای افرادی که دارای مشکلات شنوایی هستند یا در محیط‌های شلوغ و پر سر و صدا فعالیت می‌کنند، بسیار مفید است. این دستگاه‌ها از طریق نمایش نور، جایگزینی مناسب برای هشدارهای صوتی ارائه می‌دهند و دسترسی ایمنی را برای تمامی افراد فراهم می‌کنند.

کاهش هزینه‌های نگهداری و تعمیرات: با استفاده از چراغ نشانگر اعلام حریق، می‌توان وضعیت سیستم را به‌ صورت لحظه‌ای پایش کرد و در صورت بروز مشکل، اقدامات لازم را در کوتاه‌ترین زمان انجام داد. این قابلیت از آسیب‌های جدی به سیستم و هزینه‌های بالای تعمیرات جلوگیری می‌کند. همچنین، نگهداری منظم چراغ نشانگر ساده و مقرون ‌به ‌صرفه است.

بیشتر بخوانید: آشنایی جامع با اجزای سیستم اعلام حریق و کاربرد آن‌ها

کلام پایانی

همانگونه که دیدید در این مقاله به صورت 0 تا 100 به معرفی و بررسی چراغ نشانگر اعلام حریق پرداختیم. دانستیم که چراغ نشانگر یکی از اجزای اساسی سیستم‌های اعلام حریق است که با ارائه اطلاعات بصری، نقش مهمی در بهبود ایمنی ساختمان‌ها دارد. این دستگاه‌ها با قابلیت نمایش وضعیت سیستم، سرعت واکنش به حوادث را افزایش می‌دهند و از خسارات جانی و مالی جلوگیری می‌کنند. برای افزایش ایمنی و کارایی سیستم اعلام حریق، توصیه می‌شود از برندهای معتبر و محصولات تاییدشده استفاده کنید. نصب صحیح و رعایت نکات فنی می‌تواند بهره‌ وری سیستم را به حداکثر برساند و در مواقع اضطراری، جان و مال افراد را نجات دهد. ضمن سپاس از همراهی شما عزیزان با ما تا پایان این مقاله، امیدواریم که مطالب ارائه شده برای شما مفید بوده باشد.

شما می‌توانید نظرات و نکات پیشنهادی خودتان را از طریق قسمت کامنت‌های سایت اسپین الکتریک با ما به اشتراک بگذارید.



سوالات متداول

1. 1. چراغ نشانگر اعلام حریق چه کاربردی دارد؟

چراغ نشانگر اعلام حریق برای نمایش وضعیت سیستم اعلام حریق و اطلاع ‌رسانی بصری به کاربران طراحی شده است. این دستگاه می‌تواند وقوع حریق را نشان دهد.

2. 2. آیا نصب چراغ نشانگر اعلام حریق در همه سیستم‌های اعلام حریق ضروری است؟

خیر. در سیستمهای آدرس پذیر ، به دلیل اینکه ، پنل کنترل مرکزی اعلام حریق ، محل دقیق وقوع آتش را روی صفحه نمایش خود نشان میدهد و افراد گروه اطفا حریق را مستقیما به آن محل هدایت میکند. اما در سیستمهای متعارف تنها محدوده آتش مشخص میشود ( مثلا طبقه سوم) و بعد از ورود افراد اطفاء کننده به آن محل و مشاهده چراغ نمایشگر روشن شده بالای درب واحد میتوانیم از محل آتش سوزی مطلع شویم.

3. 3. چگونه می‌توان چراغ نشانگر اعلام حریق مناسب را انتخاب کرد؟

در انتخاب چراغ نشانگر اعلام حریق باید به عواملی مانند استانداردهای ایمنی، شدت نور، مصرف انرژی و نوع کاربرد آن توجه کنید تا با نیازهای محیط سازگار باشد.
