بررسی جامع بیم دتکتورها بر اساس استاندارد UL 268

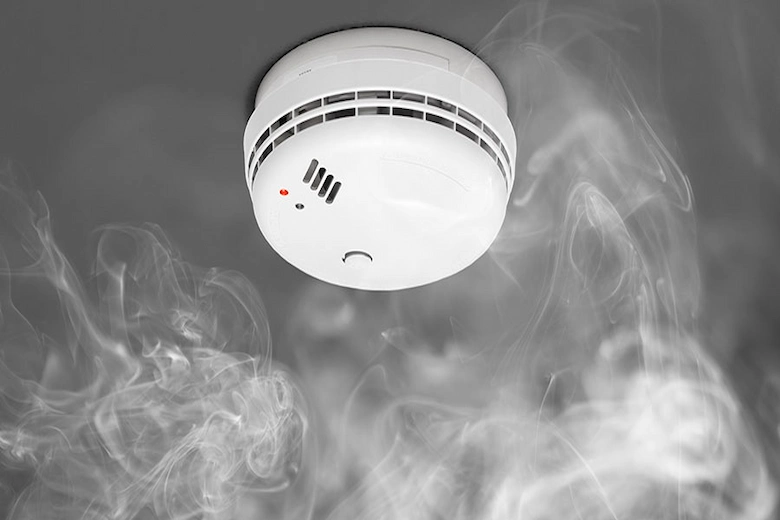

تصویری از استاندارد UL 268

ایمنی در برابر آتش‌سوزی یکی از مهم‌ترین چالش‌های هر ساختمان یا تأسیسات صنعتی است. در این میان، دتکتورهای دودی نقشی کلیدی در تشخیص به‌موقع حریق و کاهش خسارات احتمالی دارند. بیم دتکتور استاندارد UL 268 به‌عنوان یکی از معتبرترین مراجع جهانی، معیارهایی دقیق برای عملکرد و نصب این تجهیزات تعیین کرده است. در این مقاله، با تمرکز بر بیم دتکتورها که برای فضاهای وسیع و بلند طراحی شده‌اند، جزئیات این استاندارد را بررسی خواهیم کرد. اگر به افزایش ایمنی محیط خود علاقه‌مندید و می‌خواهید با آخرین الزامات و روش‌های آزمون بیم دتکتورها آشنا شوید، این مطلب را تا انتها دنبال کنید!

تعریف و عملکرد بیم دتکتورها

بیم دتکتورها نوعی دتکتور دودی نوری هستند که برای تشخیص دود در فضاهای بزرگ مانند انبارها، سالن‌های تولید، فرودگاه‌ها و آشیانه‌های هواپیما طراحی شده‌اند. این دتکتورها از یک منبع نور (فرستنده) و یک حسگر (گیرنده) استفاده می‌کنند تا کاهش میزان نور عبوری را در اثر وجود دود شناسایی کنند.

دو نوع اصلی بیم دتکتورها عبارت‌اند از:

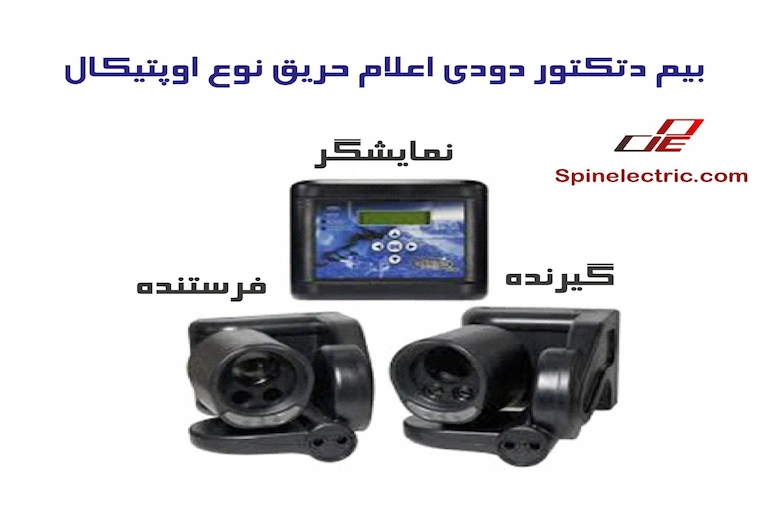

  1. بیم دتکتور نوع فرستنده-گیرنده جدا

بیم دتکتور نوع فرستنده-گیرنده جدا

 (Projected Beam Smoke Detector)

شامل دو واحد مجزا، یکی برای ارسال پرتو و دیگری برای دریافت آن.

بیشتر بخوانید: راهنمای طراحی سیستم ‌های تشخیص شعله بر اساس استاندارد NFPA 72

 بیم دتکتور استاندارد UL 268

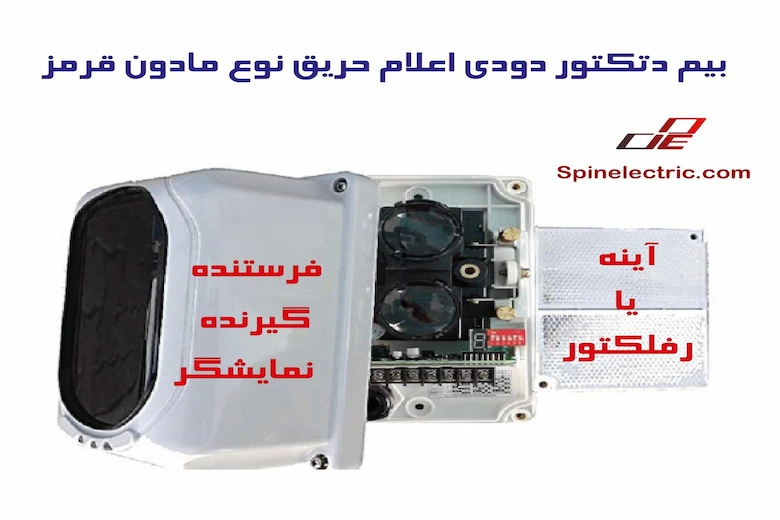

  1. بیم دتکتور نوع انعکاسی (Reflective Beam Smoke Detector):

شامل یک واحد یکپارچه و یک بازتابنده که نور را به فرستنده بازمی‌گرداند.

بیم دتکتور نوع انعکاسی

الزامات بیم دتکتورها در استاندارد  UL 268

استاندارد UL 268 مجموعه‌ای از دستورالعمل‌های فنی را برای طراحی، نصب، آزمون و نگهداری بیم دتکتورها ارائه می‌دهد. مهم‌ترین این الزامات شامل موارد زیر است:

1: معیارهای عملکردی

  • بیم دتکتورها باید قابلیت تشخیص دود رقیق را با دقت بالا داشته باشند.
  • محدوده تشخیص بیم دتکتورها باید بین 10 تا 100 متر باشد.
  • حساسیت دستگاه باید قابل تنظیم بوده و نسبت به عوامل محیطی مقاوم باشد.

2: شرایط محیطی و محدودیت‌ها

  • بیم دتکتورها نباید تحت تأثیر نور مستقیم خورشید، گرد و غبار، رطوبت بالا یا تغییرات دمایی شدید قرار گیرند.
  • در محیط‌هایی با جریان هوای شدید یا نوسانات دمایی زیاد، نیاز به بررسی و کالیبراسیون منظم دارند.
  • دتکتورها باید نسبت به حرکت اشیاء در مسیر پرتو نور مقاوم باشند.

3:  الزامات نصب

  • بیم دتکتورها باید در فضاهای وسیع با ارتفاع سقف زیاد نصب شوند.
  • فاصله بین بیم دتکتورها و دیوارها باید حداقل 0.5 متر باشد.
  • نباید موانعی در مسیر پرتو نوری وجود داشته باشد، در غیر این صورت باید از چندین دتکتور مکمل استفاده شود.

4: الزامات نگهداری و آزمون‌های دوره‌ای

  • دتکتورها باید دارای سیستم خودآزمایی (Self-Testing) و قابلیت تشخیص خرابی (Fault Detection) باشند.
  • آلودگی‌های محیطی مانند گرد و غبار باید به‌طور منظم از سطح فرستنده و گیرنده پاک شوند.
  • کالیبراسیون دوره‌ای جهت اطمینان از عملکرد صحیح دستگاه ضروری است.

 بیشتر بخوانید: دتکتور گاز کاتالیستی چیست؟ – بررسی 0 تا 100

روش‌های آزمون بیم دتکتورها بر اساس UL 268

استاندارد UL 268 مجموعه‌ای از آزمون‌های عملکردی و محیطی را برای ارزیابی بیم دتکتورها تعیین کرده است. برخی از مهم‌ترین آزمون‌ها عبارت‌اند از:

  1. آزمون حساسیت به دود: بررسی میزان کاهش نور لازم برای فعال شدن هشدار.
  2. آزمون محیطی: بررسی عملکرد دتکتور در شرایط مختلف دمایی و رطوبتی.
  3. آزمون تأخیر هشدار: ارزیابی مدت‌زمان تأخیر در تشخیص دود جهت کاهش هشدارهای کاذب.
  4. آزمون مقاومت در برابر نور خارجی: بررسی تأثیر منابع نوری خارجی بر عملکرد دتکتور.
  5. آزمون مقاومت در برابر لرزش و ضربه: اطمینان از دوام و پایداری دتکتور در شرایط نامساعد.

مقاومت در برابر عوامل مزاحم و هشدارهای کاذب

  • دتکتورها باید دارای فیلترهای نوری و الگوریتم‌های پردازش سیگنال پیشرفته باشند.
  • مقاومت در برابر دودهای غیرحریق مانند بخار آب و گرد و غبار ضروری است.
  • دتکتور نباید نسبت به تغییرات ناگهانی نور محیط حساس باشد.



نتیجه‌گیری

استاندارد UL 268 مجموعه‌ای از الزامات فنی برای بیم دتکتورها ارائه می‌دهد که رعایت آن‌ها باعث افزایش دقت و کاهش هشدارهای کاذب می‌شود. طراحی، نصب و نگهداری صحیح بیم دتکتورها بر اساس این استاندارد نقش مهمی در بهبود عملکرد سیستم‌های اعلام حریق دارد. رعایت این الزامات موجب افزایش قابلیت اطمینان و ایمنی ساختمان‌ها و تأسیسات حیاتی می‌شود.

با بیم دتکتورهای استاندارد اسپین الکتریک، از حداکثر دقت در تشخیص حریق و حداقل هشدارهای کاذب بهره‌مند شوید.

اگر به دنبال خرید بیم دتکتور هستید، همین حالا به فروشگاه اینترنتی اسپین الکتریک مراجعه کنید. ما مجموعه‌ای از بهترین برندهای بیم دتکتور را با مناسب ترین قیمت بیم دتکتور و گارانتی اصالت کالا ارائه می‌دهیم. برای مشاهده مشخصات فنی، مقایسه مدل‌ها و ثبت سفارش آنلاین، همین حالا وارد سایت شوید و با چند کلیک ساده، خریدی مطمئن را تجربه کنید!

نوشته‌های مشابه

  • راهنمای جامع ارزیابی ریسک خطر سیستم اعلام حریق استاندارد

    ارزیابی ریسک یکی از مهم‌ترین ابزارهای مدیریتی در حفظ ایمنی و کاهش خطرات است که به‌ویژه در طراحی سیستم‌های اعلام حریق اهمیت ویژه‌ای دارد. این فرآیند شامل شناسایی خطرات، تحلیل احتمال وقوع آن‌ها و تدوین راهکارهای پیشگیرانه است. با استفاده از این روش، می‌توان به طراحی سیستمی پرداخت که هم از نظر فنی و اقتصادی بهینه باشد و هم امنیت جانی و مالی را به حداکثر برساند. امروز و در این مقاله قصد داریم به صورت 0 تا 100 به معرفی و بررسی ارزیابی ریسک خطر سیستم اعلام حریق بپردازیم. پس این مقاله را از دست ندهید و ما را تا پایان همراهی کنید.

    ارزیابی ریسک خطر چیست؟

    ارزیابی ریسک خطر به فرآیندی گفته می‌شود که در آن خطرات احتمالی در یک محیط یا سیستم شناسایی، تحلیل و ارزیابی می‌شوند تا اقدامات پیشگیرانه مناسب برای کاهش یا حذف آنها تعیین شود. این فرآیند در صنایع مختلف از جمله تولید، بهداشت و درمان، ساخت و ساز و حتی در فعالیت‌های روزمره کسب‌وکارها کاربرد دارد. ارزیابی ریسک معمولاً شامل شناسایی منابع خطر (مانند دستگاه‌ها، مواد شیمیایی یا فرآیندهای کاری)، تعیین احتمال وقوع خطر و شدت تأثیر آن بر افراد، تجهیزات یا محیط، و در نهایت اولویت‌بندی اقدامات کنترلی است. هدف اصلی ارزیابی ریسک این است که ایمنی و سلامت افراد تضمین شود، بهره‌وری افزایش یابد و هزینه‌های ناشی از وقوع حوادث کاهش یابد.

    برای انجام ارزیابی ریسک خطر سیستم اعلام حریق ، ابتدا باید خطرات شناسایی شوند. این کار از طریق بررسی محل کار، مشاهده فرآیندها و مشورت با کارکنان انجام می‌شود. سپس، خطرات شناسایی‌شده از نظر احتمال وقوع و میزان تأثیرشان ارزیابی می‌شوند. در این مرحله از ابزارهایی مانند ماتریس ریسک یا نرم‌افزارهای تخصصی استفاده می‌شود. پس از آن، اقدامات کنترلی مناسب برای کاهش ریسک‌ها برنامه‌ریزی و اجرا می‌شود. این اقدامات می‌توانند شامل تغییر فرآیندها، آموزش کارکنان، استفاده از تجهیزات ایمنی یا ایجاد سیاست‌های جدید باشند. در نهایت، نتایج ارزیابی باید مستند شده و به طور منظم بازبینی شوند تا از اثربخشی اقدامات اطمینان حاصل شود. ارزیابی مداوم ریسک به سازمان‌ها کمک می‌کند تا همگام با تغییرات محیطی و تکنولوژیکی، ایمنی و کارایی خود را حفظ کنند.

    سیستم اعلام حریق

    عوامل مؤثر در ارزیابی ریسک خطر در طراحی سیستم اعلام حریق

    1. نوع ساختمان و کاربری آن: یکی از مهم‌ترین عوامل در ارزیابی ریسک خطر سیستم اعلام حریق، نوع ساختمان و کاربری آن است. به‌ عنوان مثال، یک ساختمان مسکونی با یک مرکز صنعتی یا بیمارستان تفاوت‌های زیادی در نیازهای ایمنی دارد. تراکم جمعیت، نوع فعالیت‌ها و حساسیت تجهیزات مورد استفاده در هر ساختمان، نوع و شدت خطرات احتمالی را تعیین می‌کند.
    2. مواد ساختمانی و دکوراسیون داخلی: مواد به ‌کار رفته در ساخت و دکوراسیون داخلی ساختمان تأثیر زیادی بر سرعت گسترش آتش و میزان دود تولیدی دارند. استفاده از مواد غیر قابل اشتعال و مقاوم در برابر حریق می‌تواند ریسک خطر را به ‌طور قابل ‌توجهی کاهش دهد. در ارزیابی ریسک خطر سیستم اعلام حریق، این عامل باید در انتخاب تجهیزات و موقعیت سنسورها در نظر گرفته شود.
    3. منابع احتمالی اشتعال: شناسایی منابع بالقوه ایجاد حریق از جمله دستگاه‌های الکتریکی، تجهیزات گرمایشی، مواد شیمیایی و سایر عوامل خطرزا اهمیت زیادی دارد. این اطلاعات کمک می‌کند تا نقاط پر خطر شناسایی شده و سنسورها و تجهیزات در مکان‌های استراتژیک نصب شوند.
    4. تعداد و ویژگی‌های ساکنان: تعداد افراد حاضر در ساختمان و توانایی آن‌ها برای واکنش سریع در مواقع اضطراری نیز بر ارزیابی ریسک خطر سیستم اعلام حریق تأثیرگذار است. در مکان‌هایی مانند بیمارستان‌ها یا مدارس که افراد ممکن است به کمک بیشتری نیاز داشته باشند، سیستم باید به ‌گونه‌ای طراحی شود که هشدارها به ‌سرعت و به ‌وضوح منتقل شوند.
    5. دسترسی و خروجی‌های اضطراری: طراحی مناسب خروجی‌های اضطراری و سهولت دسترسی به آنها عامل مهمی در کاهش خطرات جانی است. سیستم اعلام حریق باید با در نظر گرفتن موقعیت درها، پنجره‌ها و مسیرهای خروج طراحی شود تا افراد بتوانند به ‌سرعت ساختمان را ترک کنند.

    مراحل طراحی سیستم اعلام حریق بر اساس ارزیابی ریسک

    طراحی سیستم اعلام حریق یک فرآیند دقیق و چند مرحله‌ای است که با ارزیابی ریسک خطر سیستم اعلام حریق آغاز شده و به انتخاب و نصب تجهیزات مناسب ختم می‌شود. این فرآیند تضمین می‌کند که سیستم به‌طور مؤثر عمل کرده و از جان و مال افراد محافظت می‌کند. در ادامه، مراحل طراحی سیستم اعلام حریق بر اساس ارزیابی ریسک خطر سیستم اعلام حریق را توضیح خواهیم داد:

    شناسایی و ارزیابی ریسک‌های احتمالی

    ابتدا باید خطرات بالقوه‌ای که می‌توانند منجر به وقوع حریق شوند شناسایی شوند. این مرحله شامل:

    1. شناسایی منابع خطر: دستگاه‌های الکتریکی، مواد شیمیایی، سیستم‌های گرمایشی و سایر عوامل ایجاد حریق.
    2. تحلیل شدت خطرات: بررسی احتمال وقوع حریق و میزان خسارات احتمالی بر اساس نوع ساختمان، مواد استفاده شده و کاربری آن.به عنوان مثال ، ساختمانی که از چوب ساخته شده بسیار پر خطر تر از یک ساختمان بتنی میباشد
    3. اولویت ‌بندی ریسک‌ها: تعیین نقاطی که نیاز به تجهیزات و سنسورهای خاص دارند. برای مثال هنگام طبخ غذا در آشپزخانه ، احتمال تولید دود ناشی از سوختن روغن ، یا مواد غذایی وجود دارد ، بنابراین نمیتوانیم از دتکتور دود استفاده کنیم و به جای آن به یک دتکتور حساس به حرارت نیاز داریم.

    تعیین نیازهای سیستم بر اساس نوع ساختمان و کاربری آن

    کاربری ساختمان و ویژگی‌های آن (مانند تعداد طبقات، تعداد ساکنان و دسترسی‌ها) تأثیر زیادی در ارزیابی ریسک خطر سیستم اعلام حریق دارد. برای مثال:

    در ساختمان‌های صنعتی با وجود مواد قابل اشتعال، سنسورهای حساس‌تر به دود و حرارت مورد نیاز هستند.

    در ساختمان‌های مسکونی یا بیمارستان‌ها، سیستم‌های هشدار صوتی و نوری قوی‌تر ضروری است.

    مطابقت با استانداردها و مقررات ایمنی

    در این مرحله باید قوانین و استانداردهای ایمنی محلی و بین ‌المللی مانند NFPA 72 یا EN54 رعایت شوند. این استانداردها شامل مواردی مانند فاصله بین سنسورها، نوع تجهیزات مورد استفاده و نحوه نصب آن‌ها هستند.

    انتخاب نوع سیستم اعلام حریق

    با توجه به ارزیابی ریسک، یکی از انواع سیستم‌های زیر انتخاب می‌شود:

    1. سیستم متعارف: ارزان تر و مناسب برای ساختمان‌های کوچک.
    2. سیستم‌های آدرس ‌پذیر: برای ساختمان‌های بزرگ که نیاز به شناسایی دقیق محل حریق دارند.
    3. سیستم بی‌سیم: برای محیط‌هایی که امکان سیم ‌کشی وجود ندارد. این نوع از سیستم برای محیطهای کوچک مناسب است زیرا دتکتورها باید از طریق بلوتوث متصل شوند و برد محدودی دارند.

    آزمایش و شبیه ‌سازی عملکرد سیستم

    قبل از نصب کامل، شبیه ‌سازی‌هایی برای اطمینان از عملکرد صحیح سیستم انجام می‌شود. این شامل تست سنسورها، آژیرها و عملکرد پنل مرکزی است.

    بیشتر بخوانید: سیستم F&G چیست و چگونه کار می‌کند؟

    آموزش کاربران و مستند سازی

    پس از نصب، کاربران سیستم باید آموزش ببینند تا بتوانند در مواقع اضطراری واکنش مناسب نشان دهند. همچنین، مستند سازی کامل شامل نقشه‌ها، دستورالعمل‌ها و گواهی ‌نامه‌های تجهیزات به کاربران ارائه می‌شود.

    بازبینی و نگهداری دوره‌ای

    پس از راه ‌اندازی، سیستم باید به‌ طور دوره‌ای بازبینی شود تا از عملکرد صحیح آن اطمینان حاصل شود که این مورد شامل تست سنسورها، آژیرها و باتری‌های پشتیبان است.

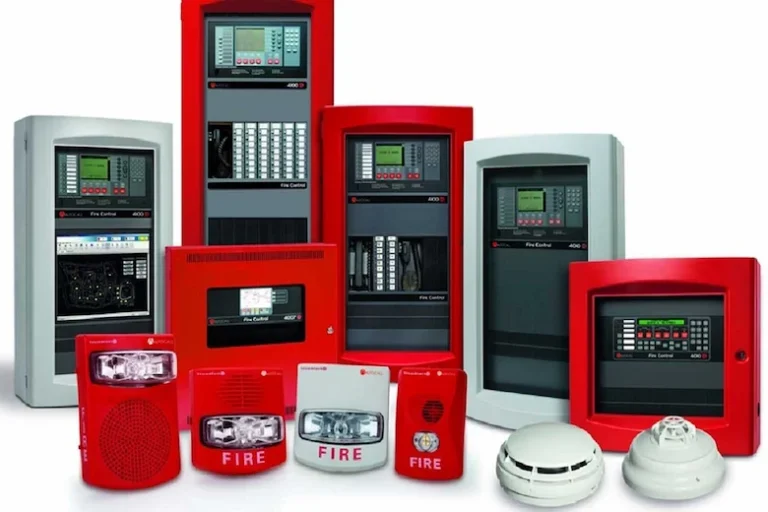

    تصویری از سیستم اعلام آتش
